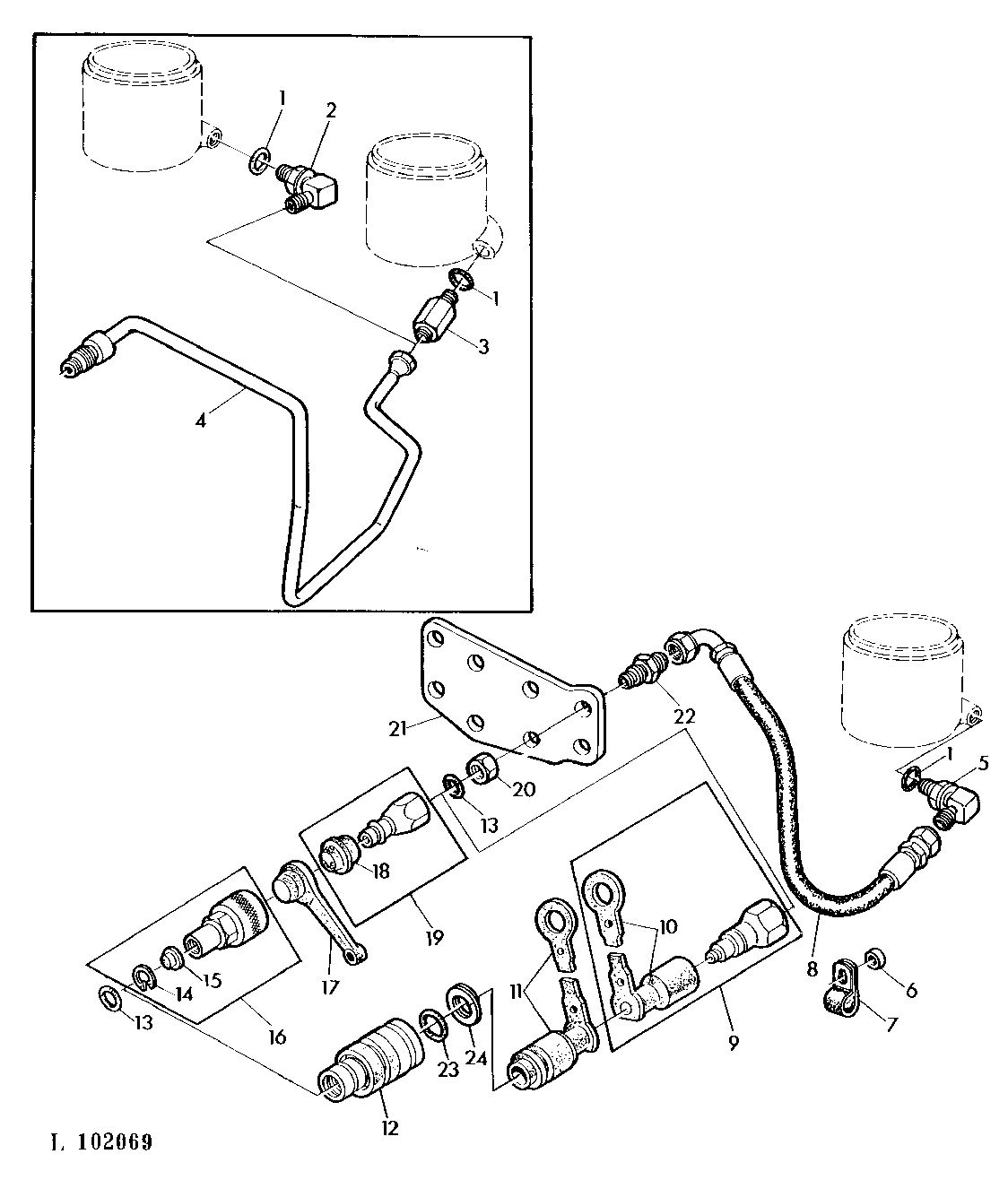

CONNECTING PARTS FOR HYDRAULIC MOTOR (REAR) [03F04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	(SUB FOR F3171R APPL)
2	AR26723	1	ELBOW FITTING	-
3	T33164	1	FITTING	-
4	AL25714	1	OIL LINE	(SUB FOR AL24716)
5	AR28251	1	ELBOW FITTING	-
6	L33629	1	Spacer	-
7	L37536	1	Clamp	-
8	AL35123	1	Hydraulic Hose	-
9	AL26971	1	HYDR.QUICK COUPLER PLUG	"ISO"
10	L31745	1	Dust Shield	"ISO"
11	L31744	1	Dust Shield	"ISO"
12	AL26972	1	Hydr. Quick Coupler Socket	"ISO",INCL KEYS 23,24
13	R26375	2	O-Ring	-
14	R33282	1	Snap Ring	-
15	L32513	1	SEALING WASHER	-
16	AL27026	1	HYD. QUICK-CONNECT COUPLER	"JOHN DEERE" (SUB FOR AR31613)
17	R80324	1	PLUG	(SUB FOR R32419)
18	R28006	1	CAP	-
19	AL27019	1	HYDR.QUICK COUPLER PLUG	"JOHN DEERE" (SUB FOR AR30210)
20	R26627	1	Nut	-
21	L30207	1	PLATE	-
22	L38047	1	Adapter Fitting	-
23	L40690	1	O-Ring	-
24	L40691	1	Back-Up Ring	-

CONNECTING PARTS FOR HYDRAULIC MOTOR (REAR) [03F04]
