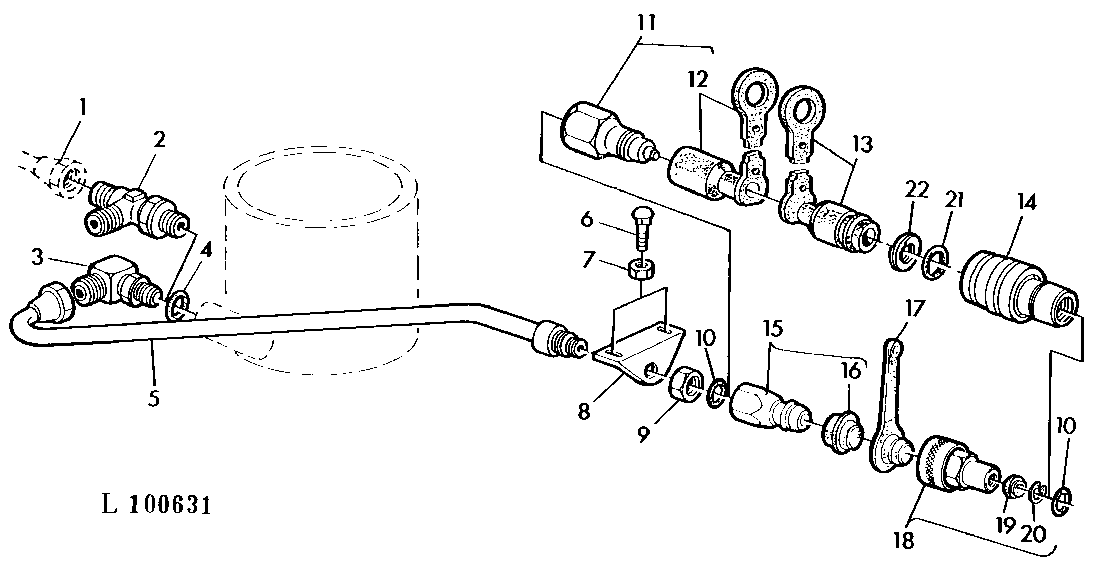

CONNECTING PARTS FOR HYDRAULIC MOTOR (FRONT) [03E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	AT32429	1	TEE FITTING	-
3	AR26723	1	ELBOW FITTING	-
4	U12547	1	O-Ring	(SUB FOR F3171R APPL)
5	AL24697	1	OIL LINE	-
6	03H2275	2	Bolt	3/8"X5/8" (SUB FOR 03H1680)
7	14H812	2	NUT	3/8"
8	L30191	1	Retainer	-
9	R26627	1	Nut	-
10	R26375	2	O-Ring	-
11	AL26971	1	HYDR.QUICK COUPLER PLUG	"ISO" (ORD W/ L31745)
12	L31745	1	Dust Shield	"ISO"
13	L31744	1	Dust Shield	"ISO"
14	AL26972	1	Hydr. Quick Coupler Socket	"ISO",INCL KEYS 21,22
15	AL27019	1	HYDR.QUICK COUPLER PLUG	"JOHN DEERE" (SUB FOR AR30210)
16	R28006	1	CAP	-
17	R80324	1	PLUG	(SUB FOR R32419)
18	AL27026	1	HYD. QUICK-CONNECT COUPLER	"JOHN DEERE" (SUB FOR AR31613)
19	L32513	1	SEALING WASHER	-
20	R33282	1	Snap Ring	-
21	L40690	1	O-Ring	-
22	L40691	1	Back-Up Ring	-

CONNECTING PARTS FOR HYDRAULIC MOTOR (FRONT) [03E25]
