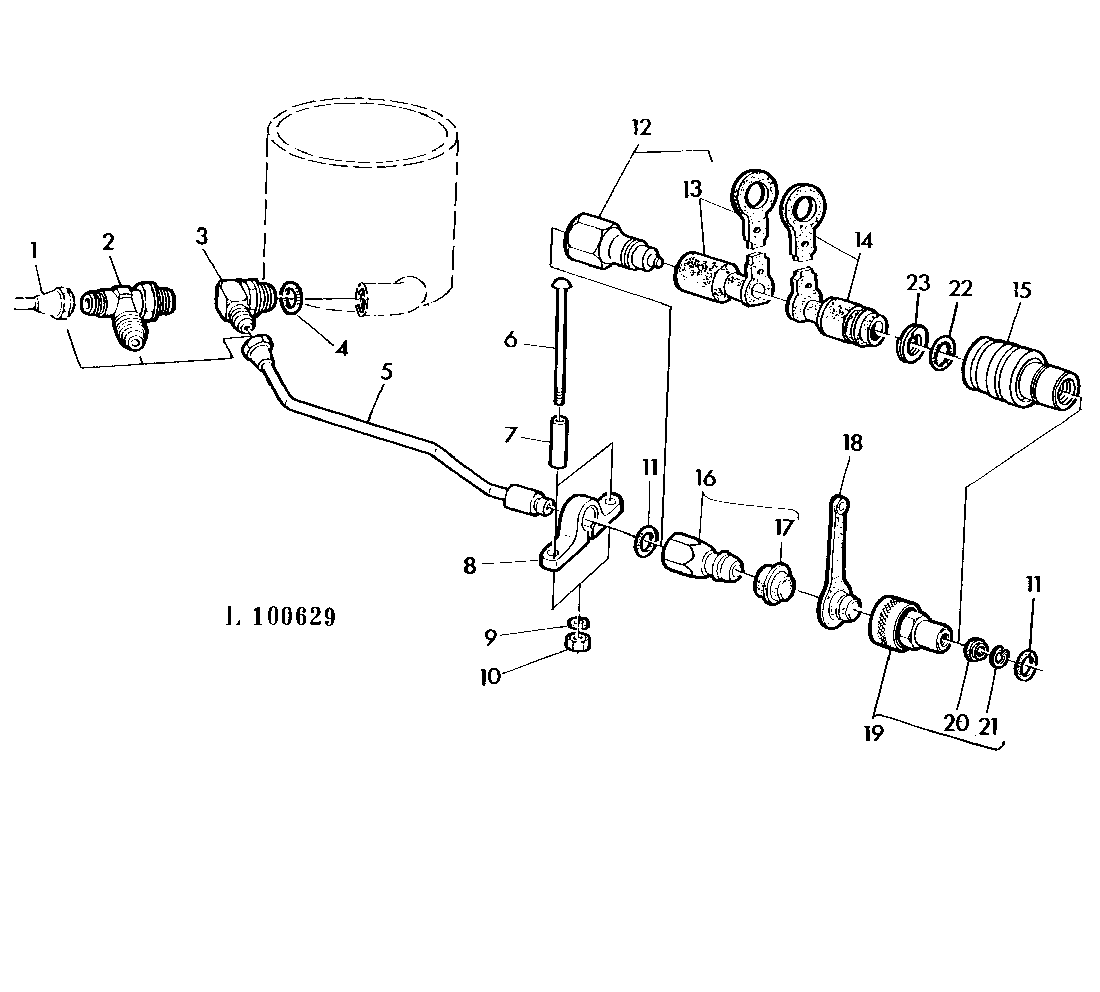

CONNECTING PARTS FOR HYDRAULIC MOTOR (FRONT) [03E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	AT32429	1	TEE FITTING	-
3	AR26723	1	ELBOW FITTING	-
4	U12547	2	O-Ring	(SUB FOR F3171R APPL)
5	AL23066	1	OIL LINE	-
6	03H1836	2	Bolt	3/8"X3-1/2"
7	28H1932	2	SPACER	-
8	L28631	1	CLAMP	-
9	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	R26375	2	O-Ring	-
12	AL26971	1	HYDR.QUICK COUPLER PLUG	"ISO" INCL L31745
13	L31745	1	Dust Shield	"ISO"
14	L31744	1	Dust Shield	"ISO"
15	AL26972	1	Hydr. Quick Coupler Socket	"ISO",INCL KEYS 22,23
16	AL27019	1	HYDR.QUICK COUPLER PLUG	"JOHN DEERE" (SUB FOR AR30210)
17	R28006	1	CAP	-
18	R80324	1	PLUG	(SUB FOR R32419)
19	AL27026	1	HYD. QUICK-CONNECT COUPLER	"JOHN DEERE" (SUB FOR AR31613)
20	L32513	1	SEALING WASHER	-
21	R33282	1	Snap Ring	-
22	L40690	1	O-Ring	-
23	L40691	1	Back-Up Ring	-

CONNECTING PARTS FOR HYDRAULIC MOTOR (FRONT) [03E21]
