Auxiliary Pilot Control Valve and Foot Pedals

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FYB60000024	1	Hyd Actuated Control Valve	Auxiliary Pilot Components On Separate Page
2	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
3	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
4	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
5	8101299	1	Bracket	-
7	4317640	1	Bolt	-
8	14M7273	1	Nut	M8, SUB FOR M500807
9	8106893	1	Bracket	-
10	-	3	Part 9	J271025 NLA
10	19M7402	3	Cap Screw	M10 X 25, SUB FOR J901025
10	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
11	9766166	1	Stop	-
12	4279604	1	Spring	-
13	4287795	1	Pin	-
14	11M7080	1	Cotter Pin	2.500 X 16 mm, SUB FOR A763016
15	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
16	9765447	1	Bracket	-
17	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
18	1033219	1	Pedal	-
19	4660755	1	Plate	-
20	-	2	Part 21	J260835 NLA
20	19M7298	2	Cap Screw	M8 X 35, SUB FOR J900835
20	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
21	3106855	1	Pedal	-
30	-	1	Part 25	Furnish Components Whole Goods Additional Components On Separate Page, AT390739 NLA

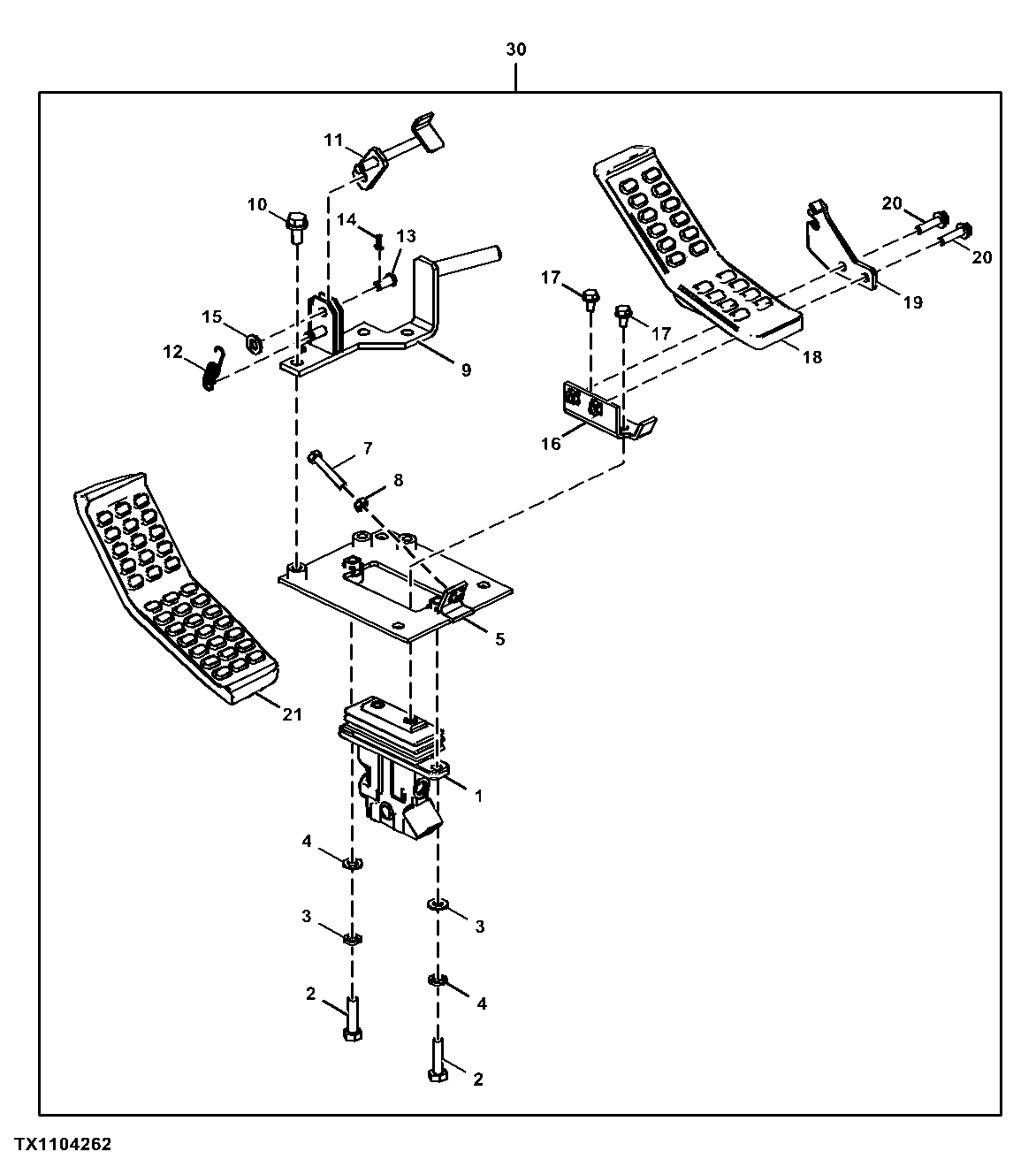

Auxiliary Pilot Control Valve and Foot Pedals
