Arm High Flow Auxiliary Lines, 3.21 m (10.53 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8092597G	1	Oil Line	SUB FOR 8092597
1	8092598G	1	Pipe	SUB FOR 8092598
3	4657485	1	Hydraulic Hose	Fabricate
4	4657483	1	Hydraulic Hose	Fabricate
5	T77858	2	O-Ring	SUB FOR 4187308
6	T76938	3	O-Ring	SUB FOR 4187328
8	4447675	2	Flow Control Hyd. Valve	Auxiliary Stop Valve
9	A853188	1	Adapter Fitting	INCLUDES TH101926
9	TH101926	1	O-Ring	-
11	4205196	1	Adapter Fitting	INCLUDES TH101926
11	TH101926	1	O-Ring	-
12	T78612	1	O-Ring	SUB FOR 4187329
13	A885008	2	Pipe Plug	INCLUDES TH101926
13	TH101926	1	O-Ring	-
14	-	4	Part 15	J271080 NLA
14	19M8081	4	Cap Screw	M10 X 80, SUB FOR J901080
14	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
16	4190126	2	Clamp	-
17	4190127	2	Clamp	-
18	-	4	Part 20	J271270 NLA
18	19M7753	4	Cap Screw	M12 X 70
18	24M7345	4	Washer	13.500 X 24 X 2.500 mm
20	AT415232	1	Field Installation Kit	3.21 m (10.53 ft), Whole Goods Long Arm High Flow Auxiliary Lines Additional Components On Separate Pages

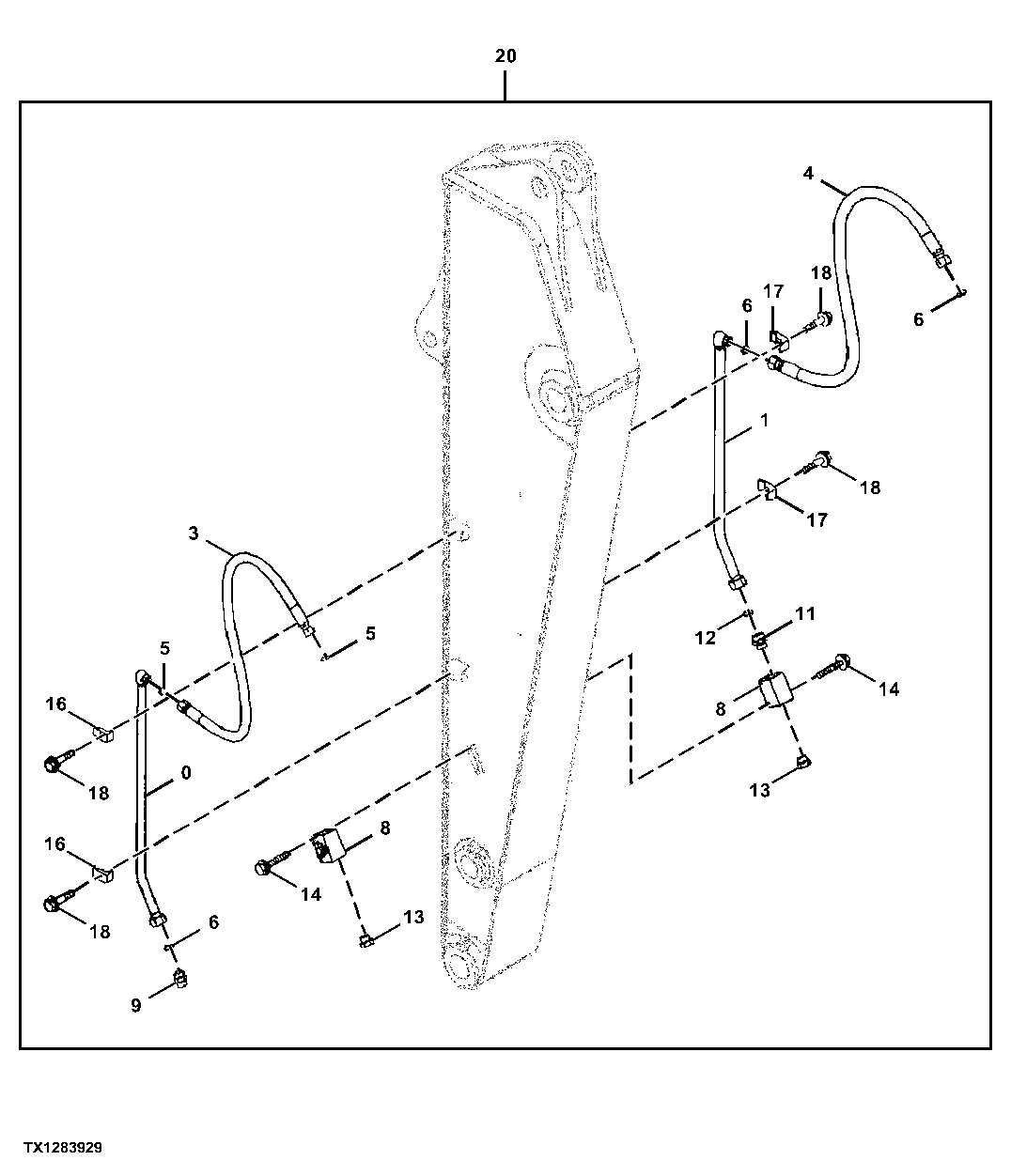

Arm High Flow Auxiliary Lines, 3.21 m (10.53 ft)
