Air Conditioner (A/C) Refrigerant Hose and Compressor Belt

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FF800364	1	Bracket	-
2	4355515	1	Bracket	-
3	4346770	1	Pulley	-
4	FF100493	1	V-Belt	-
5	4721305	1	Hose	ALSO ORDER (2) 4421946
5	4421946	2	O-Ring	One Each End of Hose Not Illustrated
6	4190263	3	Clip	-
7	H77698	1	Tie Band	SUB FOR 4055311
8	24M7055	12	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
9	DH400240	1	Tie Band	-
10	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR DH400703
11	24M7101	8	Washer	11 X 34 X 3 mm, SUB FOR J217083
12	12M7065	4	Lock Washer	8 mm, SUB FOR A590908
13	12H294	2	Lock Washer	5/8", SUB FOR A590916
14	24M7053	2	Washer	17 X 30 X 3 mm, SUB FOR A590116
15	19M7881	4	Screw	M8 X 20, SUB FOR J900820
16	19M7288	2	Cap Screw	M8 X 30, SUB FOR J900830
17	19M7938	11	Cap Screw	M10 X 20, SUB FOR J901020
19	19M7941	2	Cap Screw	M16 X 120, SUB FOR J901604
20	19M8404	4	Cap Screw	M8 X 130, SUB FOR J920806
21	19M7298	1	Cap Screw	M8 X 35, SUB FOR J900835
22	4411911	1	Hose Clamp	-
23	FF801320	1	Bracket	-
24	FF801321	1	Bracket	-

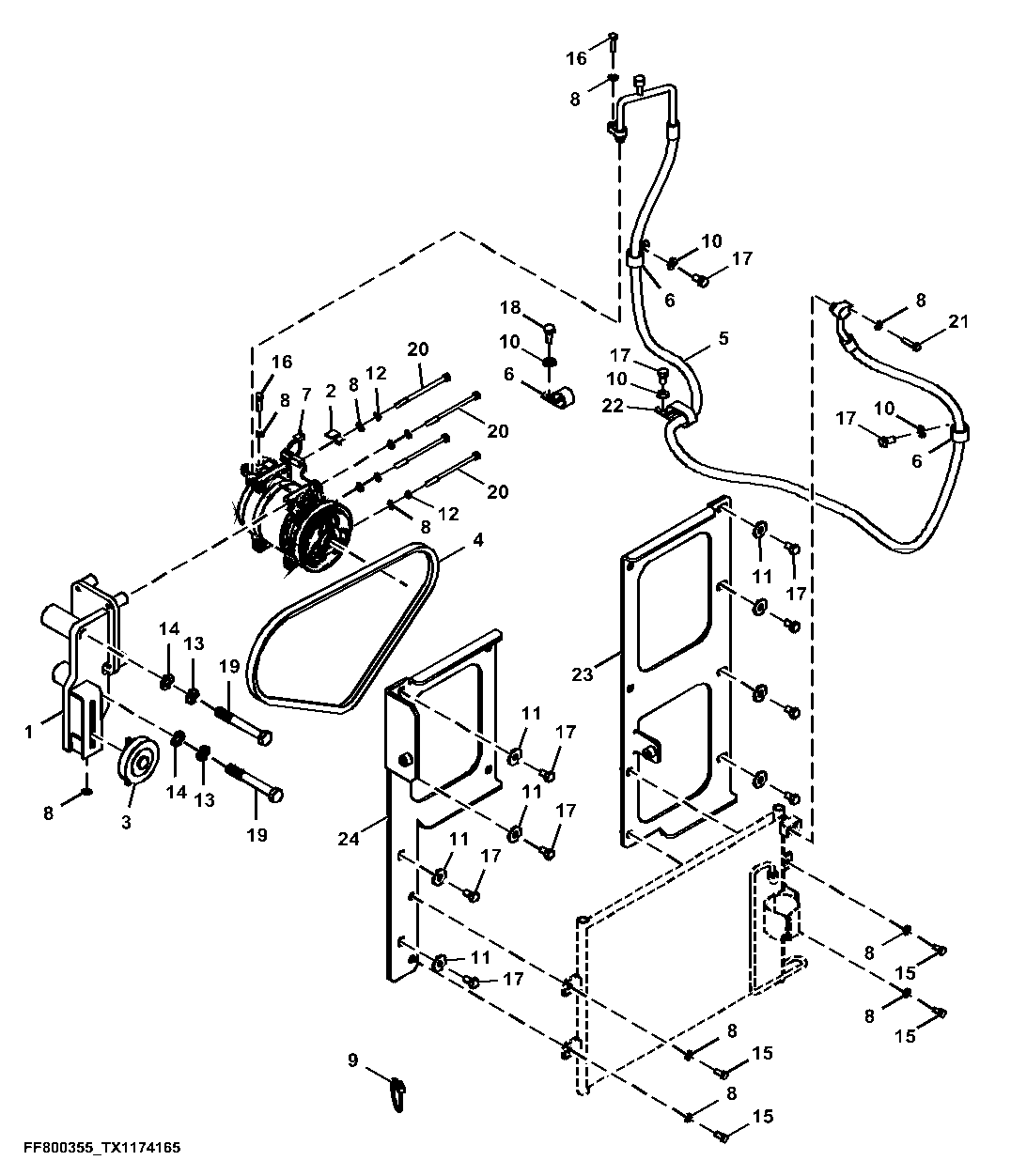

Air Conditioner (A/C) Refrigerant Hose and Compressor Belt
