Открытый узел

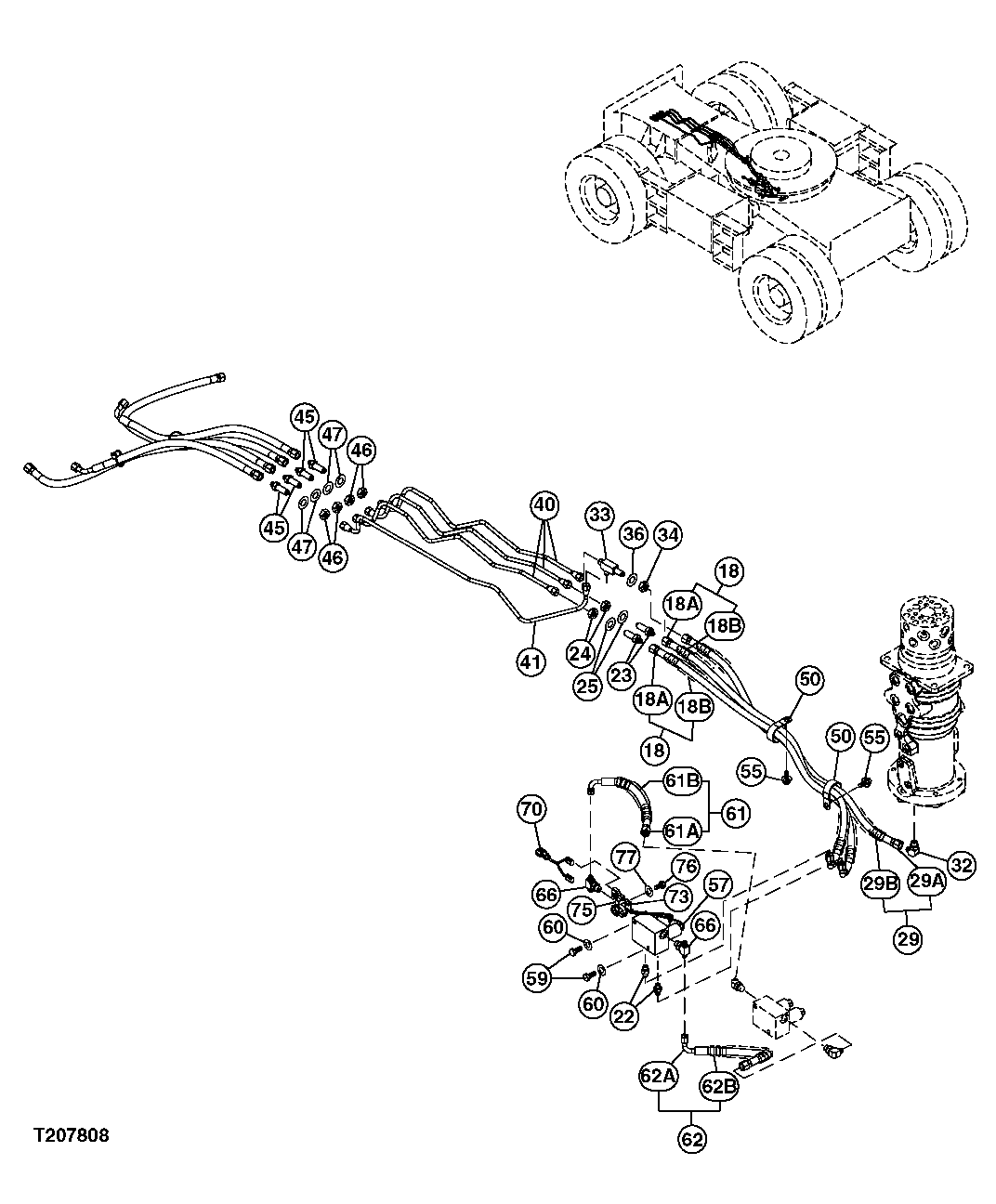

ROTARY MANIFOLD LINES TO STABLIZER OUTRIGGER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
18	-	2	Part 1	9223211 NOT AVAILABLE FOR SERVICE
22	A852123	2	Adapter Fitting	-
22	M800650	1	Packing	SUB FOR 957366
23	4183224	2	Adapter Fitting	-
24	-	2	Part 7	J952016 NOT AVAILABLE FOR SERVICE
25	24M7053	2	Washer	17 X 30 X 3 mm, SUB FOR A590116
29	-	1	Part 9	9228659 NOT AVAILABLE FOR SERVICE
32	A852333	1	Elbow Fitting	-
32	CH11570	1	O-Ring	SUB FOR 4509180
33	3048482	1	Tee Fitting	-
34	14H888	1	Nut	9/16", SUB FOR 4202531
36	24M7085	1	Washer	15 X 28 X 2.500 mm, SUB FOR A590114
40	3095853	3	Line	-
41	3095852	1	Line	-
45	4183224	4	Adapter Fitting	-
46	-	4	Part 20	J952016 NOT AVAILABLE FOR SERVICE
47	24M7053	4	Washer	17 X 30 X 3 mm, SUB FOR (4) A590116
50	XCL-29	2	Hose Clamp	SUB FOR (2) 4190264 OR 4193848
55	-	2	Part 23	J271020 NOT AVAILABLE FOR SERVICE
55	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
55	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
57	4463199	1	Solenoid Valve	-
59	19M7938	2	Cap Screw	M10 X 20, SUB FOR (2) J901020
60	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
61	-	1	Part 29	9213805 NOT AVAILABLE FOR SERVICE
62	-	1	Part 32	9219899 NOT AVAILABLE FOR SERVICE
66	A852533	2	Tee Fitting	-
66	CH11570	1	O-Ring	SUB FOR 4509180
70	4468438	1	Wiring Harness	SOLENOID VALVE
73	4190261	1	Clip	-
75	4602634	1	Bracket	-
76	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020
77	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
18A	4479838	1	Hydraulic Hose	SUB FOR 4442221
18B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE
29A	4606526	1	Hose	-
29B	4327315	2	Hose Guard	4327293 NO LONGER AVAILABLE
61A	4472731	1	Hose	-
61B	4327315	1	Hose Guard	4327293 NO LONGER AVAILABLE
62A	TH4436254	1	Hydraulic Hose	SUB FOR 4473366
62B	4327315	1	Hose Guard	4327293 NO LONGER AVAILABLE

ROTARY MANIFOLD LINES TO STABLIZER OUTRIGGER

Нет текстового описания
