Открытый узел

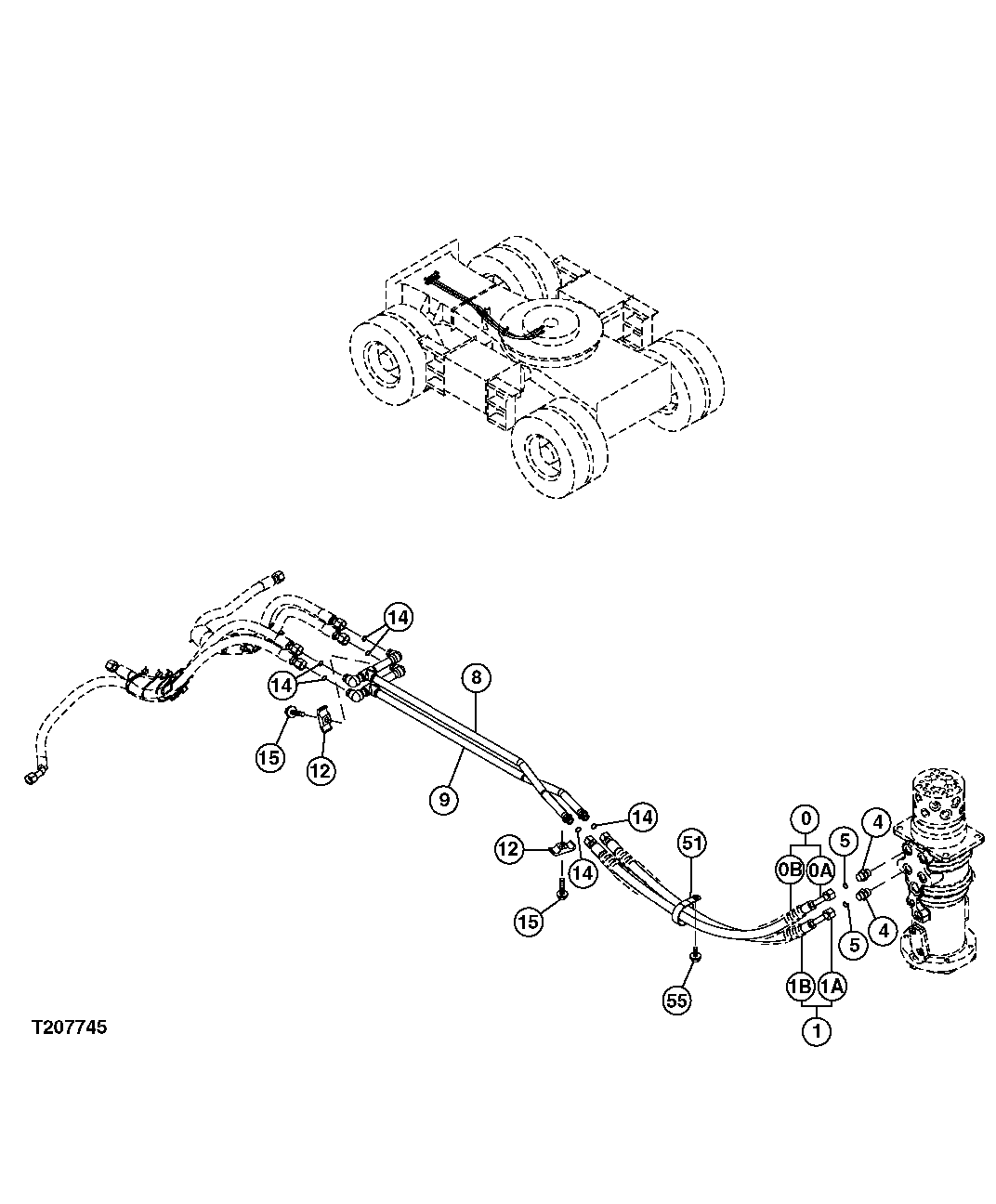

ROTARY MANIFOLD FRONT LINES TO CARRIER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	( 9223958 NOT AVAILABLE FOR SERVICE)
1	-	1	Part 4	( 9223961 NOT AVAILABLE FOR SERVICE)
4	A853144	2	Adapter Fitting	-
4	4506418	1	O-Ring	-
5	T77857	2	O-Ring	(SUB FOR 4138938)
8	8089056	1	Line	-
9	8089055	1	Line	-
12	4189858	2	Clamp	-
14	T77857	6	O-Ring	(SUB FOR 4138938)
15	-	2	Part 14	( J271255 NOT AVAILABLE FOR SERVICE)
15	19M7362	2	Cap Screw	M12 X 55, (SUB FOR J901255)
15	24M7345	2	Washer	13.500 X 24 X 2.500 mm, (SUB FOR J222012)
51	R134002	1	Clamp	(SUB FOR 4193816)
55	24M7346	1	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
55	19M7938	1	Cap Screw	M10 X 20, (SUB FOR J901020)
55	-	1	Part 18	( J271020 NOT AVAILABLE FOR SERVICE)
0A	4487213	1	Hose	(SUB FOR 4389104)
0B	-	2	Part 3	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), ( 4327294 NLA)
1A	4422973	1	Hose	-
1B	-	2	Part 6	(MAKE FROM XHG-075, BULK MATERIAL, CUT TO LENGTH), ( 4327294 NLA)

ROTARY MANIFOLD FRONT LINES TO CARRIER
