Открытый узел

RADIATOR AND HYDRAULIC PUMP COMPARTMENT ACCESS DOORS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	7044095	1	Door	-
3	7044096	1	Door	-
5	14M7274	8	Nut	M10, SUB FOR J950010
6	12M7066	8	Lock Washer	10 mm, SUB FOR A590910
7	24M7028	8	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
10	4341788	2	Rod	SUB FOR 4341788J
11	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
12	H132922	2	Cotter Pin	SUB FOR 4022697
1A	-	1	Part 2	6021720 NLA
1B	4404208	2	Hinge	SUB FOR 3072015
1C	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
1D	FYA00015875	1	Isolator	SUB FOR 4425576
3A	-	1	Part 7	6021710 NLA
3B	4409446	1	Lock	-
3C	4404208	2	Hinge	SUB FOR 3072015
3D	19M7402	4	Cap Screw	M10 X 25, SUB FOR J901025
3E	4425575	1	Isolator	-
3F	4412573	1	Isolator	-
3G	4600780	2	Isolator	-
3H	4409446	1	Lock	-

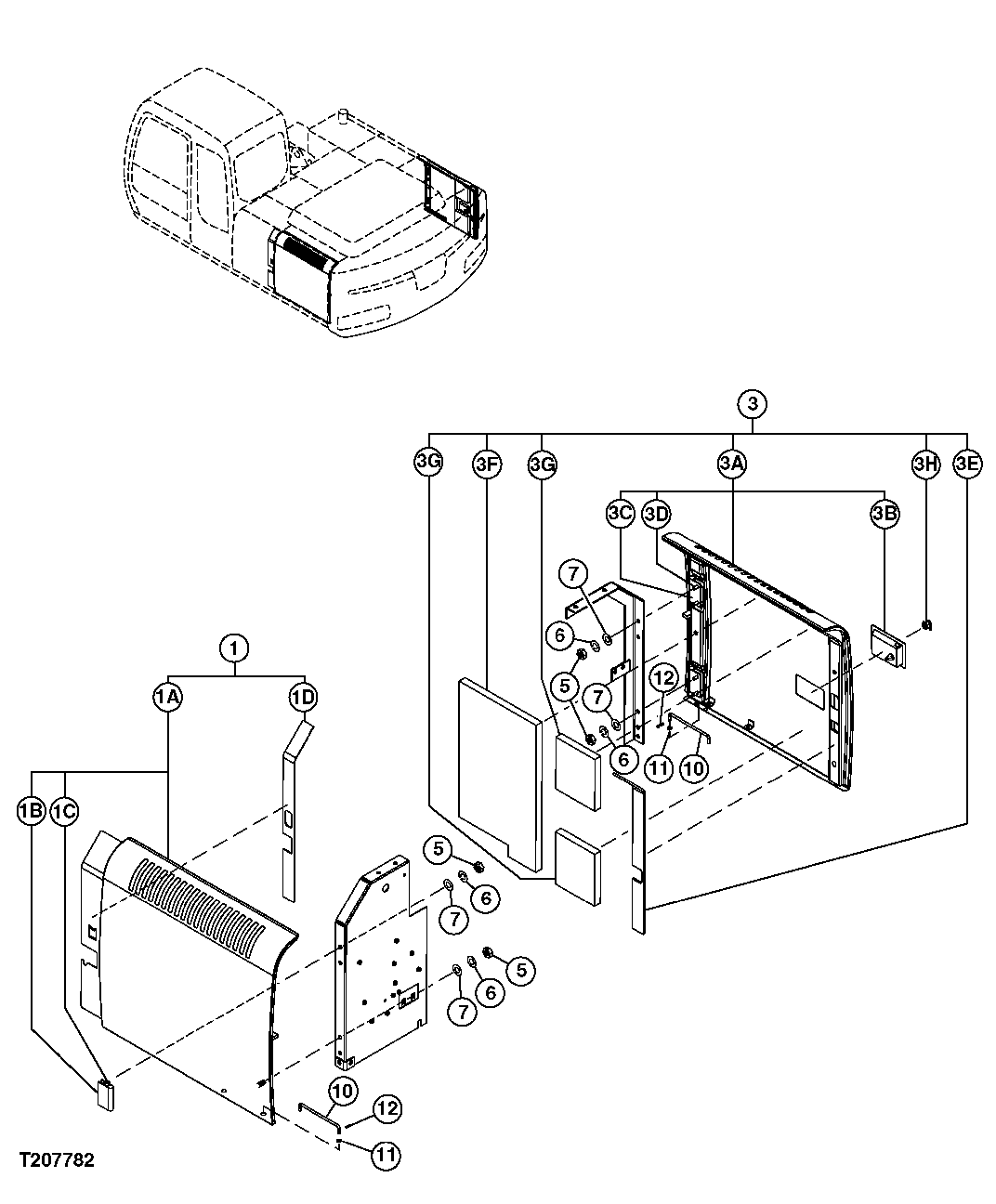

RADIATOR AND HYDRAULIC PUMP COMPARTMENT ACCESS DOORS

Нет текстового описания
