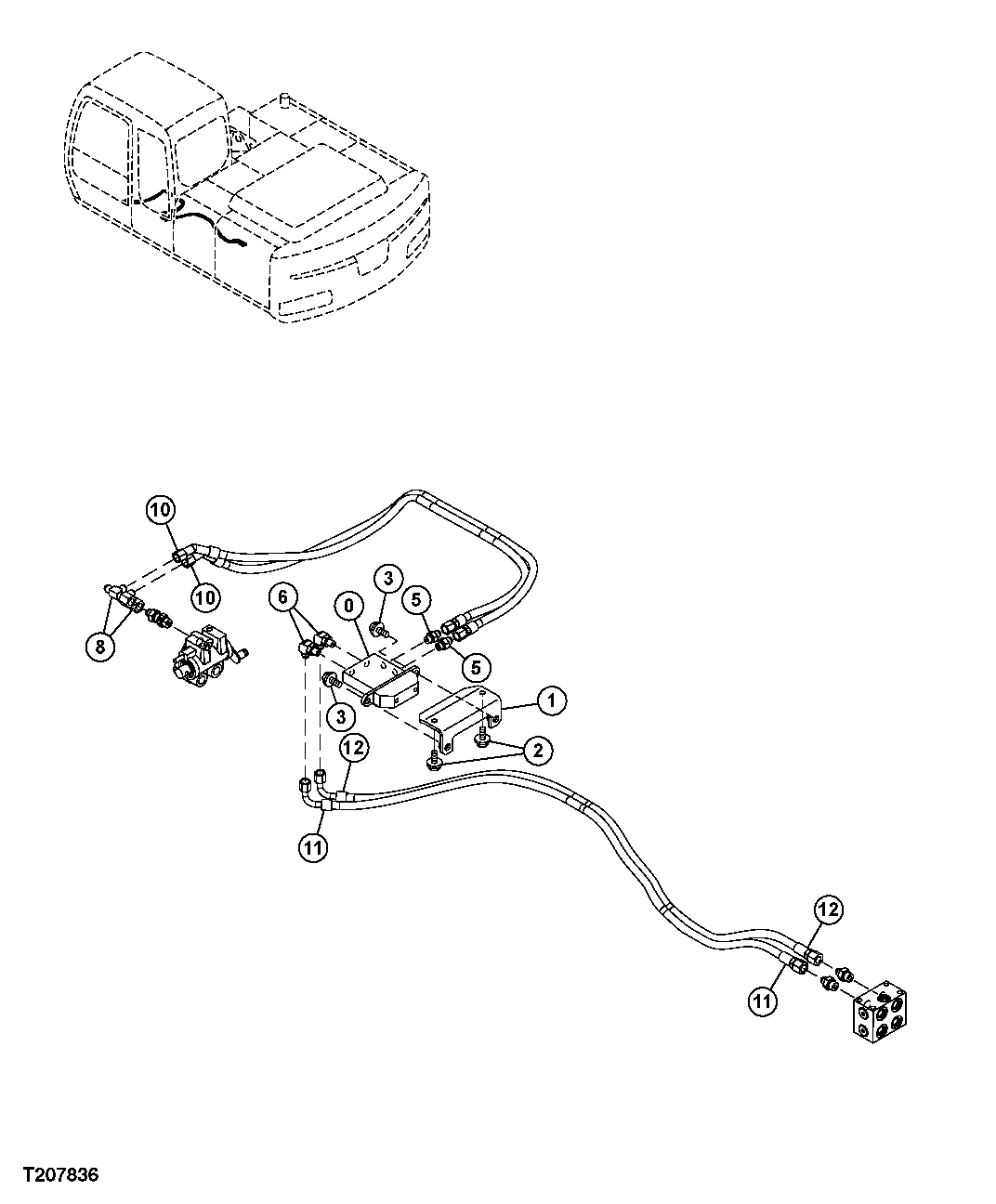

PILOT LINES (OUTRIGGER)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4465183	1	Hydr./Pilot Control Valve	-
1	8086254	1	Bracket	-
2	-	2	Part 3	( J271030 NOT AVAILABLE FOR SERVICE)
2	19M7662	2	Cap Screw	M10 X 30, (SUB FOR J901030)
2	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
3	-	2	Part 6	( J271025 NOT AVAILABLE FOR SERVICE)
3	19M7402	2	Cap Screw	M10 X 25, (SUB FOR J901025)
3	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
5	A852123	2	Adapter Fitting	-
5	M800650	1	Packing	(SUB FOR 957366)
6	A852323	2	Elbow Fitting	-
6	M800650	1	Packing	(SUB FOR 957366)
8	4246672	2	Tee Fitting	-
10	4466511	2	Hose	-
11	4451138	1	Hose	(SUB FOR 4484606 AND 4428110)
12	4451138	1	Hose	(SUB FOR 4484607 AND 4428110)
