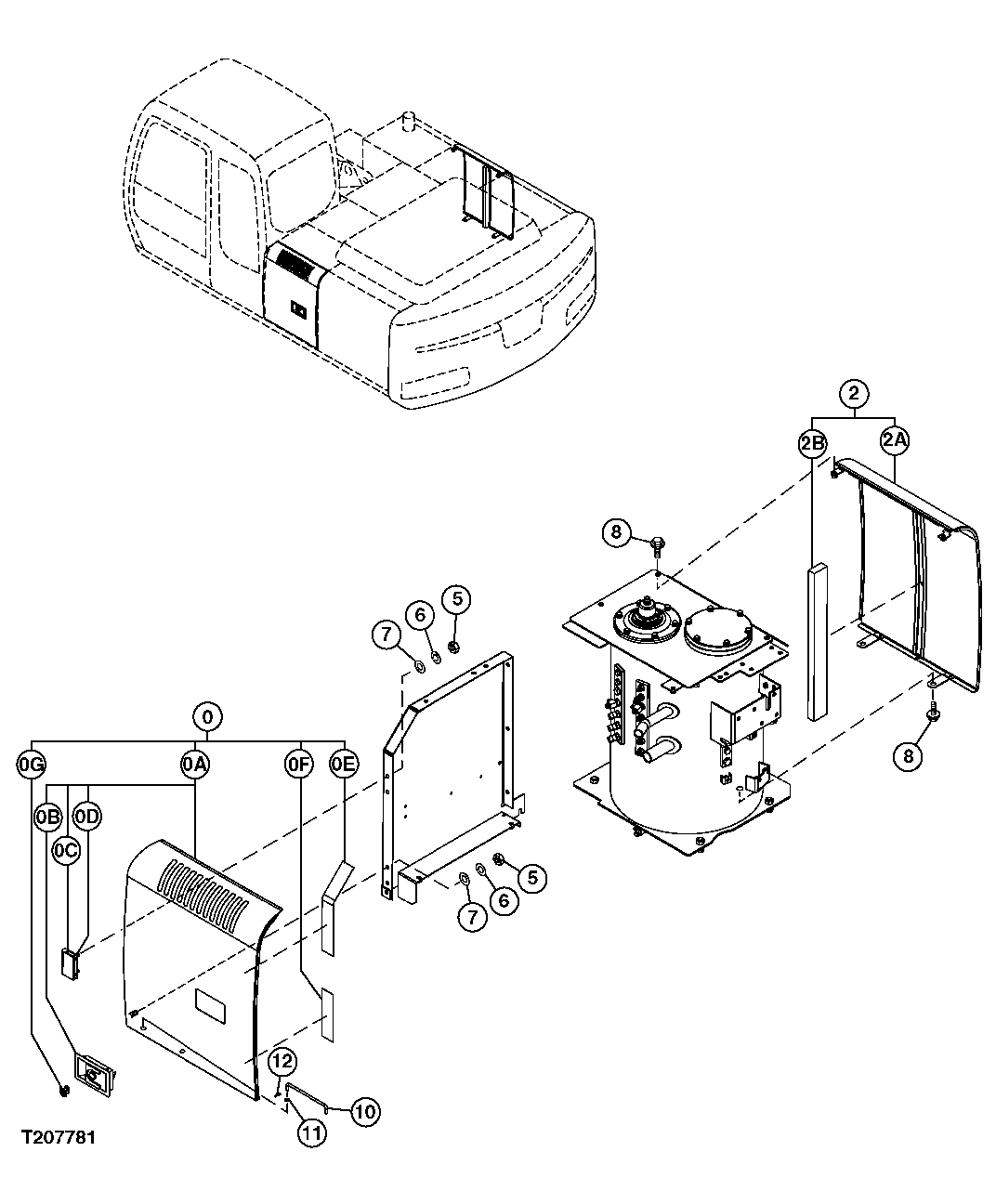

COMPARTMENT COVER DOORS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	7044094	1	Door	-
2	8094328	1	Cover	-
5	14M7474	4	Flange Nut	M20, (SUB FOR J950010)
6	12M7066	4	Lock Washer	10 mm, (SUB FOR A590910)
7	24M7028	4	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
8	4486055	4	Washer	-
8	19M7662	4	Cap Screw	M10 X 30, (SUB FOR J901030)
8	-	4	Part 15	( J281030 NO LONGER AVAILABLE)
10	4341788	1	Rod	(SUB FOR 4341788J)
11	24M7055	1	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
12	H132922	1	Cotter Pin	(SUB FOR 4022697)
0A	-	1	Part 2	( 6021709 NOT AVAILABLE FOR SERVICE)
0B	4409394	1	Lock	-
0C	4404208	2	Hinge	(SUB FOR 3072015)
0D	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
0E	4453760	1	Isolator	-
0F	4453765	1	Isolator	-
0G	4409394	1	Lock	-
2A	-	1	Part 10	( 7044075 NOT AVAILABLE FOR SERVICE)
2B	4612589	1	Isolator	-
