AUXILIARY HYDRAULIC FIELD KIT (HAMMER) (TWO PIECE BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4286816	1	Hydraulic Hose	-
2	8093169	1	Oil Line	-
3	4286269	1	Hose	-
4	8089206	1	Line	-
6	T76938	3	O-Ring	SUB FOR 4187328
7	T77858	3	O-Ring	SUB FOR 4187308
10	-	5	Part 7	Rubber, 4285723 NLA; ORDER 4189859
10	4189859	5	Clamp	Steel
11	A885006	2	Plug	-
11	AT318035	1	O-Ring	SUB FOR 4506424
12	A885008	2	Pipe Plug	-
12	TH101926	1	O-Ring	SUB FOR 4506429
14	24M7345	5	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
14	19M7363	5	Cap Screw	M12 X 60, SUB FOR J901260
14	-	5	Part 13	J271260 NLA
15	-	6	Part 16	J271270 NLA
15	19M7753	6	Cap Screw	M12 X 70, SUB FOR J901270
15	24M7345	6	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
17	9760754	1	Weld Nut	-
21	8093171	1	Oil Line	-
23	8093170	1	Oil Line	-
26	-	1	Part 22	J271265 NLA
26	19M7331	1	Cap Screw	M12 X 65
26	24M7047	1	Washer	13 X 24 X 2.500 mm
27	14M7275	1	Nut	M12, SUB FOR J950012
28	12H301	1	Lock Washer	1/2", SUB FOR A590912
29	-	2	Part 27	Rubber, 4285723 NLA; ORDER 4189859
29	4189859	2	Clamp	Steel
30	-	1	Part 29	Whole Goods Contains All Components On This Page Additional Components Listed On Separate Pages, AT320903 NLA

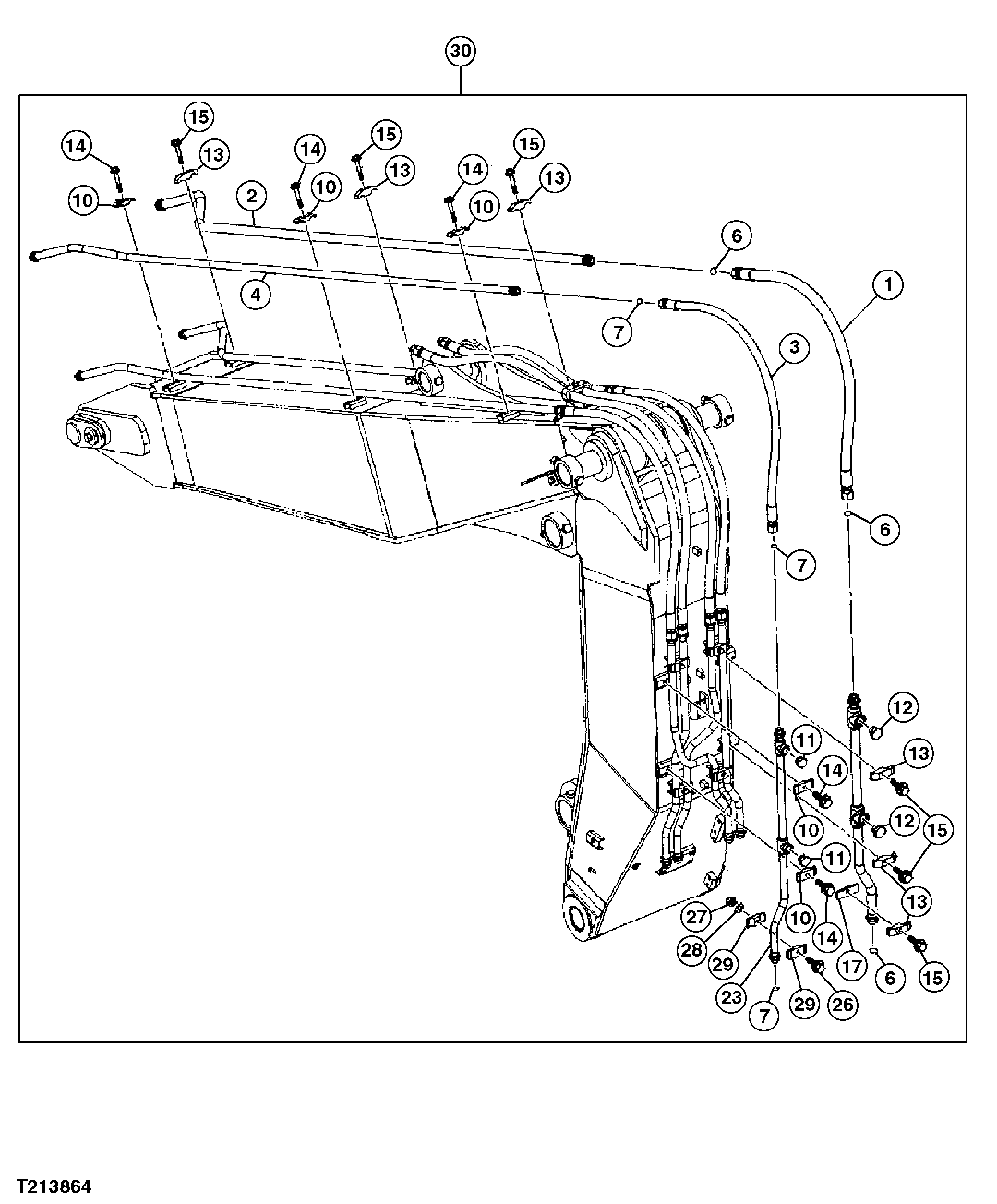

AUXILIARY HYDRAULIC FIELD KIT (HAMMER) (TWO PIECE BOOM)
