Открытый узел

Upper Main Frame Cover (Parts)

Upper Main Frame Cover (Parts)

Upper Main Frame Cover (Parts)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

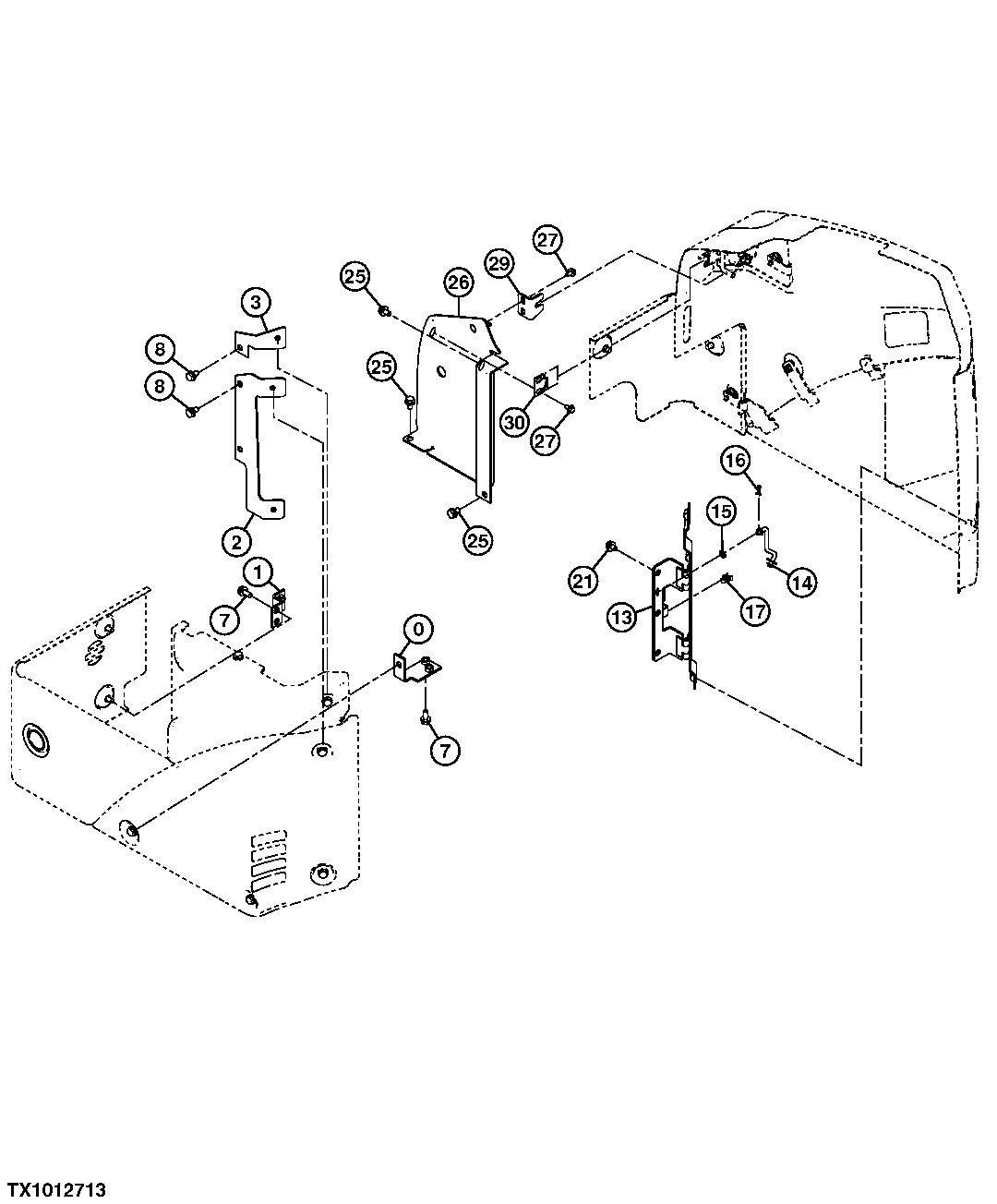

Upper Main Frame Cover (Parts)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9766430	1	Bracket	-
1	-	1	Part 2	(9766432 NLA)
2	8105792	1	Bracket	-
3	9766431	1	Bracket	-
7	-	4	Part 5	(J271025 NLA)
7	19M7402	4	Cap Screw	M10 X 25, (SUB FOR J901025)
7	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
7	-	2	Part 8	-
7	19M7402	2	Cap Screw	M10 X 25
7	24M7346	2	Washer	11 X 20 X 2 mm
8	-	3	Part 11	(J271020 NLA)
8	19M7938	3	Cap Screw	M10 X 20, (SUB FOR J901020)
8	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
13	8105793	1	Bracket	-
14	9766433	1	Latch	-
15	24M7055	1	Washer	8.400 X 16 X 1.600 mm
16	11M7009	1	Cotter Pin	2 X 16 mm, (SUB FOR 4402852)
17	4399244	1	Clip	-
21	-	3	Part 19	(J271016 NLA)
21	19M8324	3	Cap Screw	M10 X 16, (SUB FOR J901016)
21	24M7346	3	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
25	-	4	Part 22	(J271020 NLA)
25	19M7938	4	Cap Screw	M10 X 20, (SUB FOR J901020)
25	24M7346	4	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
26	7051084	1	Bracket	-
27	-	4	Part 26	(J260816 NLA)
27	19M7932	4	Cap Screw	M8 X 16, (SUB FOR J900816)
27	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
29	4657505	1	Guide	-
30	4665059	1	Plate	-
