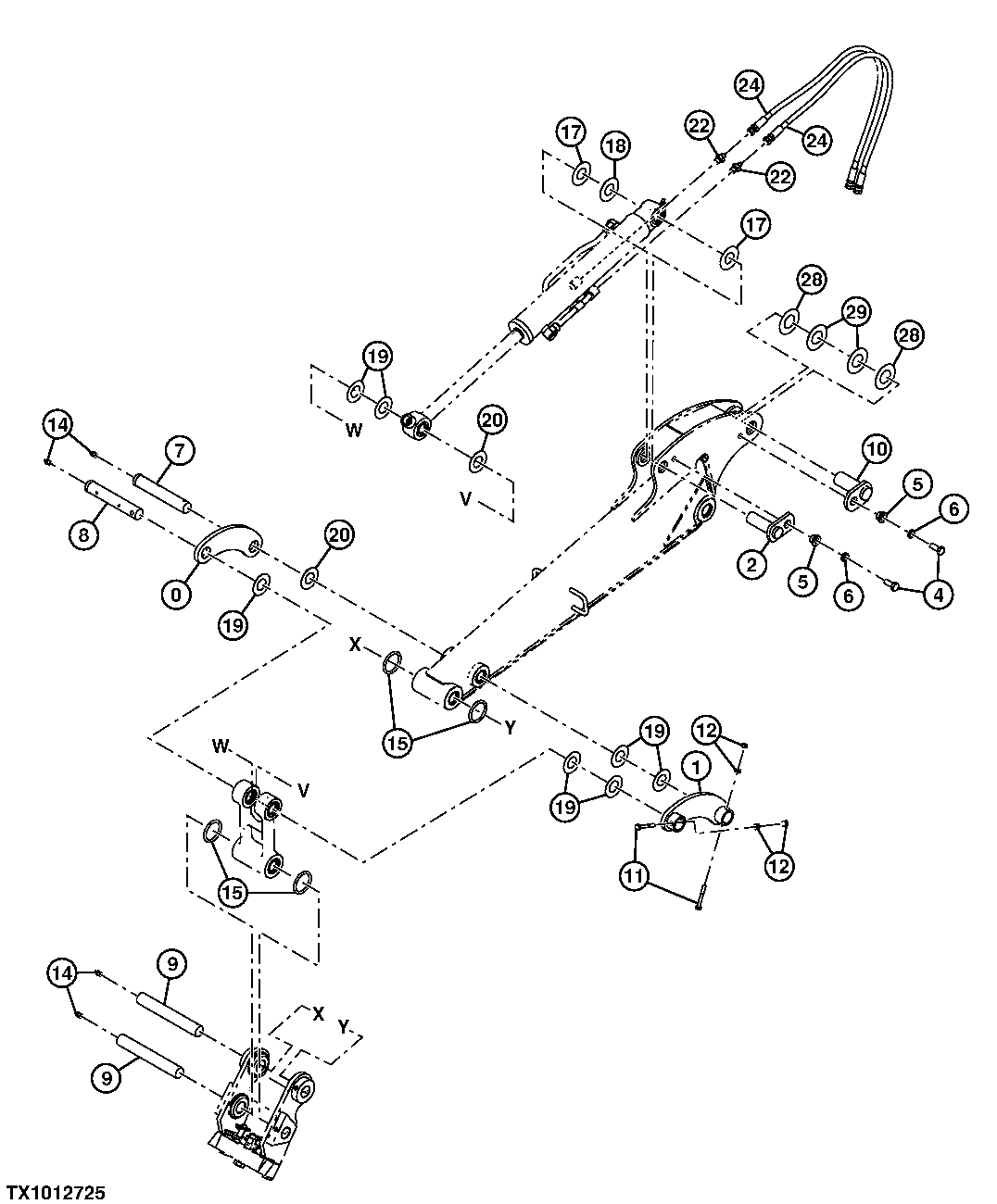

Standard Arm Assembly 0.93m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4682772J	1	Link	(SUB FOR 3056342)
1	8112985J	1	Link	(SUB FOR 8050822)
2	9767009	1	Pin Fastener	-
4	19M8011	2	Cap Screw	M12 X 30, (SUB FOR J901230)
5	4339354	2	Bushing	-
6	12H301	2	Lock Washer	1/2", (SUB FOR A590912)
7	4333015	1	Pin Fastener	-
8	4333016	1	Pin Fastener	-
9	4333018	2	Pin Fastener	-
10	9766808	1	Pin Fastener	-
11	4621818	2	Bolt	-
12	14M7273	4	Nut	M8, (SUB FOR M500807)
14	TH100074	4	Lubrication Fitting	(SUB FOR J75481)
15	4275463	4	O-Ring	-
17	4352134	2	Shim	0.5 mm
18	4354264	1	Shim	1.0 mm
19	4359554	7	Shim	0.5 mm
20	4359556	2	Shim	1.0 mm
22	A852122	2	Adapter Fitting	-
22	M800650	1	Packing	(SUB FOR 957366)
24	4658172	2	Hydraulic Hose	-
28	4367639	2	Shim	0.5 mm
29	4367641	2	Shim	1.0 mm
