Открытый узел

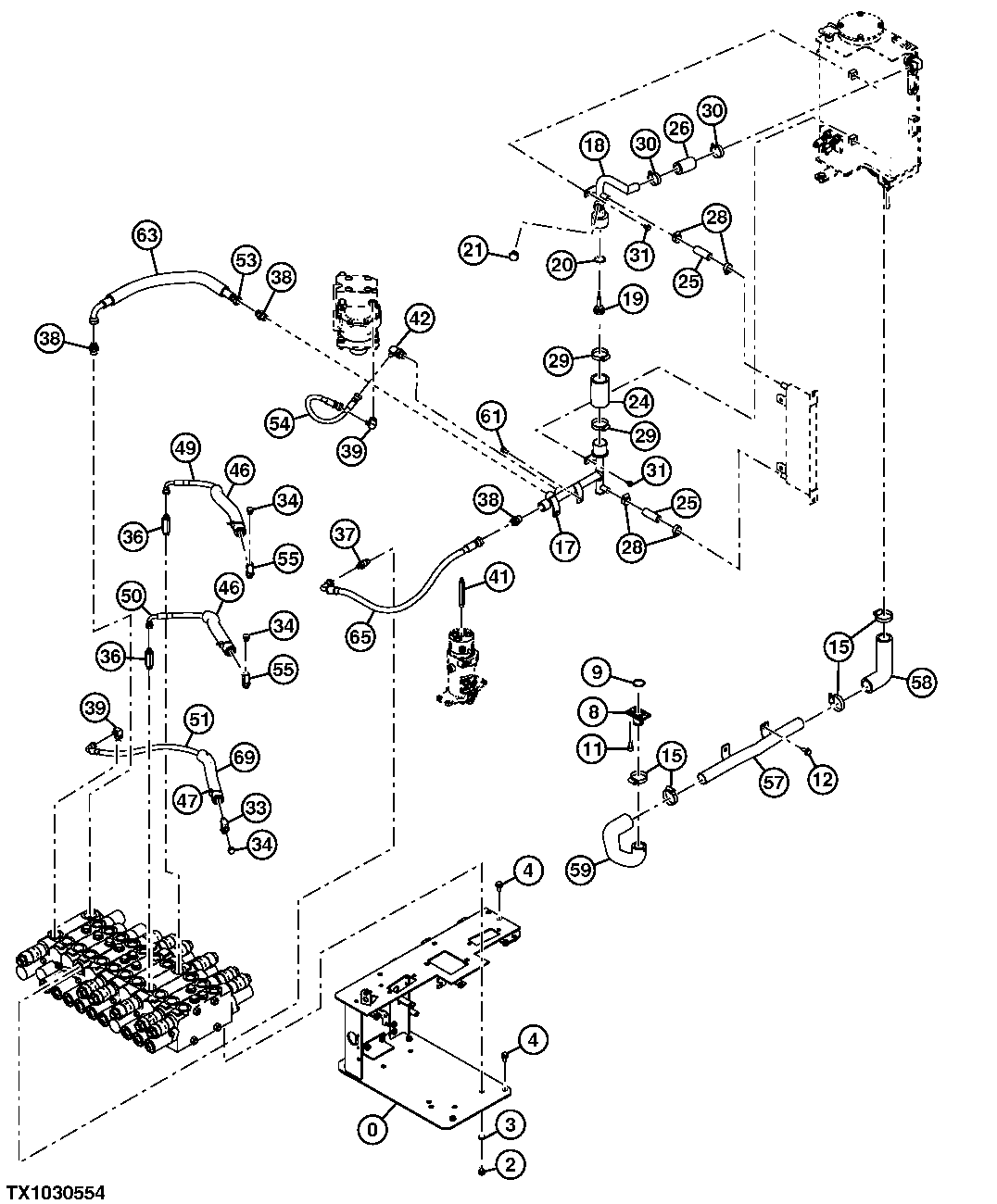

Oil Cooler Piping ( - 222454)

Oil Cooler Piping ( - 222454)

Oil Cooler Piping ( - 222454)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Oil Cooler Piping ( - 222454)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	5011286	1	Bracket	SUB 5011286
0	-	1	Part 1	6024642 NLA
2	12M7066	4	Lock Washer	10 mm
2	19M7938	4	Cap Screw	M10 X 20, SUB FOR 4623691, ALSO ORDER 12M7066
3	24M7346	4	Washer	11 X 20 X 2 mm, SUB FOR J222010
4	-	5	Part 6	J271025 NLA
4	19M7402	5	Cap Screw	M10 X 25, SUB FOR J901025
4	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR J222010
8	9766228	1	Pipe	-
9	AT264324	1	O-Ring	SUB FOR A810035
11	19M8440	4	Screw	M10 X 25, SUB FOR J781025
12	-	2	Part 12	J271025 NLA
12	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
12	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
15	AR65293	4	Clamp	SUB FOR 4505385
17	8111387	1	Pipe	NLA, ORDER FYD40003467, ALSO ORDER FYD40003466, FYD40003468, Z970860, SUB FOR 8105303
18	8105304	1	Pipe	NLA, ORDER FYD40003466, ALSO ORDER FYD40003467, FYD40003468, Z970860
19	4255212	1	Check Valve	-
20	40M7123	1	Snap Ring	SUB FOR 446751
21	4174541	1	Fitting	SUB FOR A885004
21	4506418	1	O-Ring	-
24	4087298	1	Hose	-
25	4655746	2	Isolator	-
26	4120247	1	Hose	SUB FOR 4418644
28	FF500010	4	Hose Clamp	SUB FOR 4514699
29	AR65293	2	Clamp	SUB FOR 4504198
30	TY22467	2	Clamp	SUB FOR 4623907, 4505243 AND AT145650
31	-	2	Part 28	J260816 NLA
31	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
31	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
33	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
33	4385817	1	Tee Fitting	-
34	A885002	3	Plug	-
34	M800650	3	Packing	SUB FOR 957366
36	4674890	2	Adapter	SUB FOR 4325979
36	4297380	2	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
37	4657326	1	Adapter Fitting	-
37	4297380	1	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
38	A852144	3	Adapter Fitting	-
38	4506418	3	O-Ring	-
39	A852333	2	Elbow Fitting	-
39	4297380	2	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
41	4657410	1	Adapter Fitting	-
42	A852343	1	Elbow Fitting	-
42	4506418	1	O-Ring	-
46	4432868	2	Sleeve	SUB FOR 4621216, APPL
47	H77698	3	Tie Band	SUB FOR 4055311
49	4664029	1	Hydraulic Hose	-
50	4664030	1	Hydraulic Hose	-
51	4664031	1	Hydraulic Hose	-
53	4664033	1	Hydraulic Hose	-
54	4676977	1	Hose	SUB FOR 4664034, APPL
55	4633820	2	Tee Fitting	-
55	4297380	2	O-Ring	SUB FOR 4622346, 4674883 OR 4509180
57	8108564	1	Pipe	-
58	3109850	1	Hose	-
59	3109851	1	Hose	-
61	-	2	Part 58	J260825 NLA
61	19M7163	2	Cap Screw	M8 X 25, SUB FOR J900825
61	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
63	4432868	1	Sleeve	-
65	4670488	1	Hydraulic Hose	-
69	4663290	1	Structural Tube	SUB FOR 4621216, APPL
