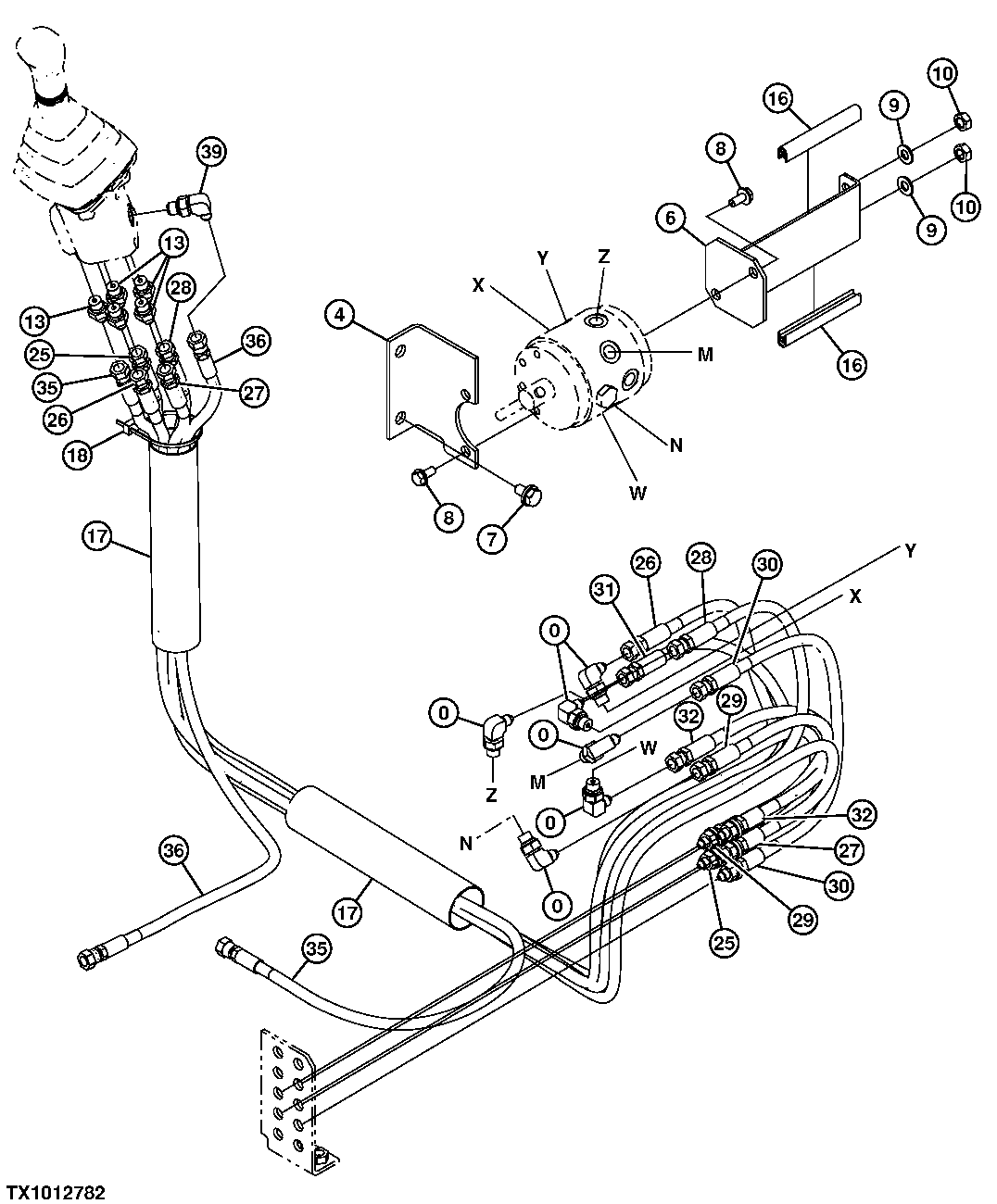

Hydraulic Hoses (Pattern Changer - RH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	M800650	6	Packing	(SUB FOR 957366)
0	4154670	6	Elbow Fitting	(SUB FOR A852322)
4	4662382	1	Bracket	-
6	8094646	1	Bracket	-
7	-	2	Part 5	(J271020 NLA)
7	19M7938	2	Cap Screw	M10 X 20, (SUB FOR J901020)
7	24M7346	2	Washer	11 X 20 X 2 mm, (SUB FOR J222010)
8	-	4	Part 8	(J260820 NLA)
8	19M7881	4	Screw	M8 X 20, (SUB FOR J900820)
8	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
9	24M7028	2	Washer	10.500 X 20 X 2 mm, (SUB FOR A590110)
10	14M7274	2	Nut	M10, (SUB FOR J950010)
13	A852122	5	Adapter Fitting	-
13	M800650	1	Packing	(SUB FOR 957366)
16	4362081	2	Cushion	(SUB FOR 4352133)
17	-	2	Part 16	(MAKE FROM XHG-075) (CTL) (4323247 NLA)
18	H77698	1	Tie Band	(SUB FOR 4055312)
25	4664093	1	Hydraulic Hose	-
26	4664094	1	Hydraulic Hose	-
27	4664095	1	Hydraulic Hose	-
28	4664096	1	Hydraulic Hose	-
29	4664097	1	Hydraulic Hose	-
30	4664098	1	Hydraulic Hose	-
31	4664099	1	Hydraulic Hose	-
32	4664100	1	Hydraulic Hose	-
35	4716435	1	Hose	(SUB FOR 4664015)
36	4716565	1	Hose	(SUB FOR 4664016)
39	4652861	1	Screen	-

Hydraulic Hoses (Pattern Changer - RH)

Нет текстового описания
