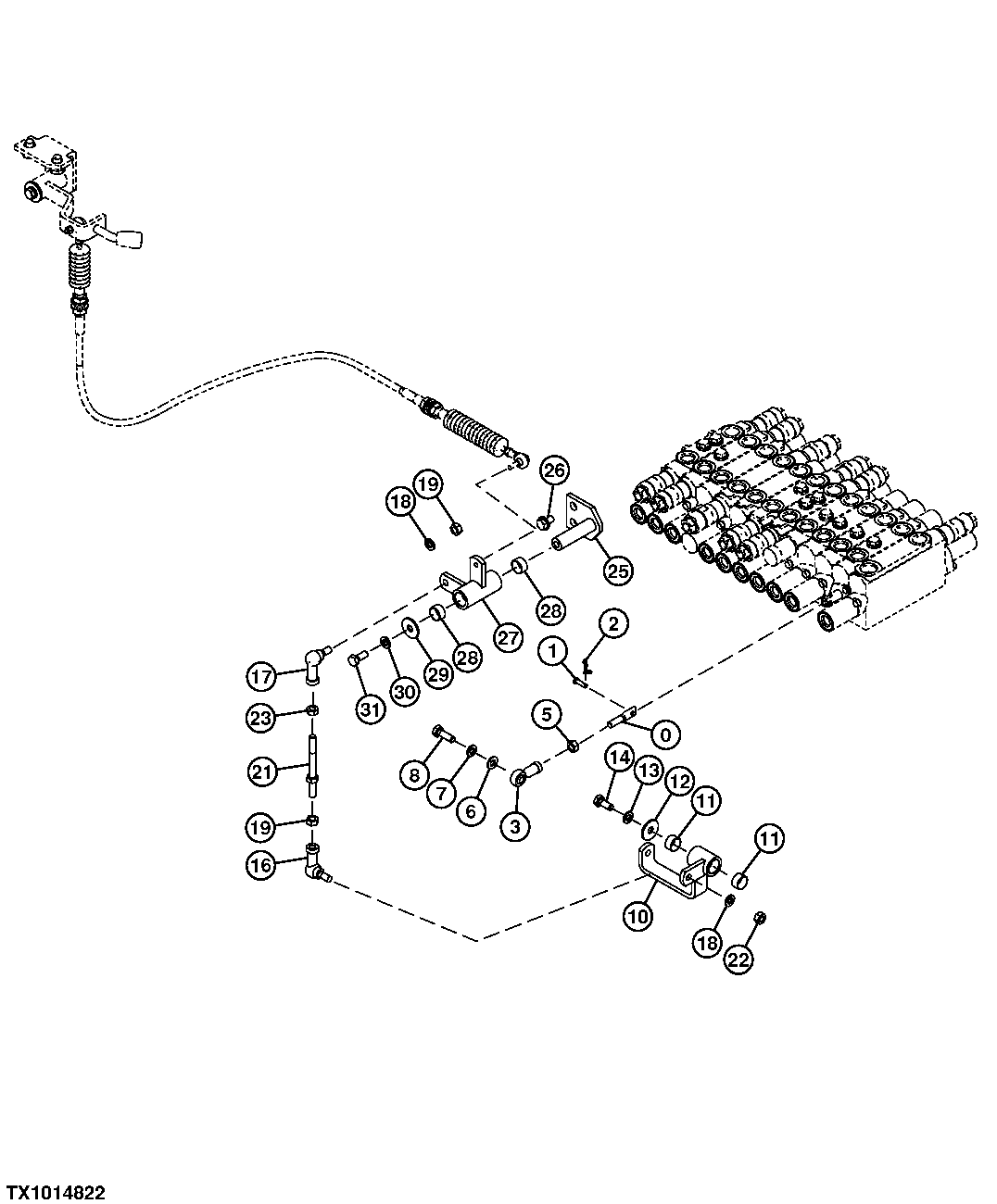

Extendable / Retractable Undercarriage Linkage

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4657498	1	Rod	-
1	4279607	1	Pin Fastener	-
2	4365839	1	Spring Locking Pin	-
3	4429634	1	Ball Joint	-
5	14M7273	1	Nut	M8, SUB FOR M500807
6	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
7	-	1	Part 7	8 mm, 12M7065 NLA; SUB FOR A590908
8	19M7407	1	Cap Screw	M8 X 25
10	8105783	1	Chain Link	-
11	4657499	2	Bushing	-
12	4346037	1	Washer	SUB FOR 4338215
13	12M7065	1	Lock Washer	8 mm, 12M7065 NLA; SUB FOR A590908
14	19M7881	1	Screw	M8 X 20, SUB FOR J900820
16	4287792	1	Ball Joint	-
17	4287793	1	Ball Joint	-
18	-	2	Part 16	8 mm, 12M7065 NLA; SUB FOR A590908
19	14M7273	2	Nut	M8, SUB FOR M500807
21	9766417	1	Rod	-
22	14M7273	1	Nut	M8, SUB FOR M500807
23	M580008	1	Nut	-
25	8105784	1	Pin Fastener	-
26	-	2	Part 22	J260816 NLA
26	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
26	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
27	9766416	1	Chain Link	-
28	4657499	2	Bushing	-
29	4346037	1	Washer	SUB FOR 4338215
30	-	1	Part 28	8 mm, 12M7065 NLA; SUB FOR A590908
31	19M7881	1	Screw	M8 X 20, SUB FOR J900820

Extendable / Retractable Undercarriage Linkage
