Открытый узел

Canopy Console Wiring Harness

Canopy Console Wiring Harness

Canopy Console Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

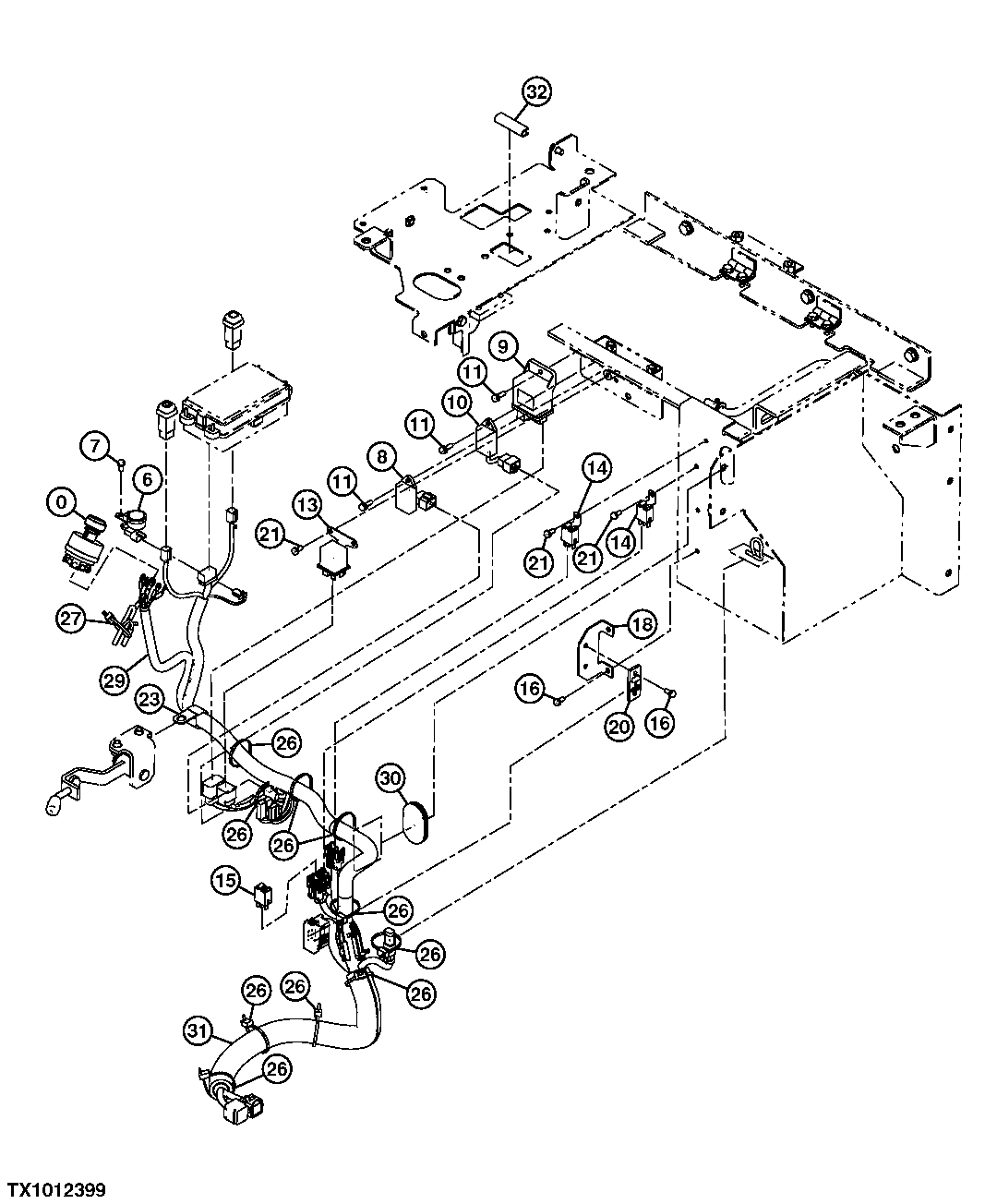

Canopy Console Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT194969	1	Key	Ignition Switch Not Illustrated
0	4619701	1	Switch	Ignition
6	4413756	1	Travel Warning Alarm	-
7	-	1	Part 4	J670614 NLA
7	J900614	1	Bolt	SUB FOR TH104056
7	12M7006	1	Lock Washer	6 mm
8	4657614	1	Timer	-
9	AT318151	1	Relay	Starter, SUB FOR 4626350
10	LVU800961	1	Timer	SUB FOR 4626351
11	J680620	2	Screw With Washer	-
11	J680620	3	Screw With Washer	-
13	MIA881863	1	Relay	Fuel Shutoff, SUB FOR 4626352
14	4607115	2	Relay	Starter Safety
15	4617341	1	Relay	Horn
16	-	4	Part 15	J670614 NLA
16	J900614	4	Bolt	SUB FOR TH104056
16	12M7006	4	Lock Washer	6 mm
18	9766453	1	Bracket	-
20	4656759	1	Bracket	J670614 NLA
21	J900614	4	Bolt	SUB FOR TH104056
21	12M7006	4	Lock Washer	6 mm
21	-	4	Part 20	-
23	R72659	1	Clamp	SUB FOR 4190263 OR 4235654
26	H77698	10	Tie Band	SUB FOR 4055312
27	H77698	1	Tie Band	SUB FOR 4055311
29	57M7689	4	Fuse	SUB FOR 4428911, 10 A
29	57M7689	4	Fuse	10 A, SUB FOR 4428911
29	4618684	2	Fuse	30 A
29	4628754	1	Diode	-
29	1037115	1	Wiring Harness	Platform Harness, INCLUDES 4628754 AND 4618684 AND 57M7689
29	4618684	2	Fuse	30 A
29	4628754	1	Diode	-
29	1033875	1	Wiring Harness	Platform Harness, INCLUDES 4628754 AND 4618684 AND 57M7689
30	4469497	1	Grommet	-
31	4643353	1	Structural Tube	-
32	4288797	1	Isolator	-
33	2053912	1	Cab Wiring Harness	Cab Extension Harness Not Illustrated
