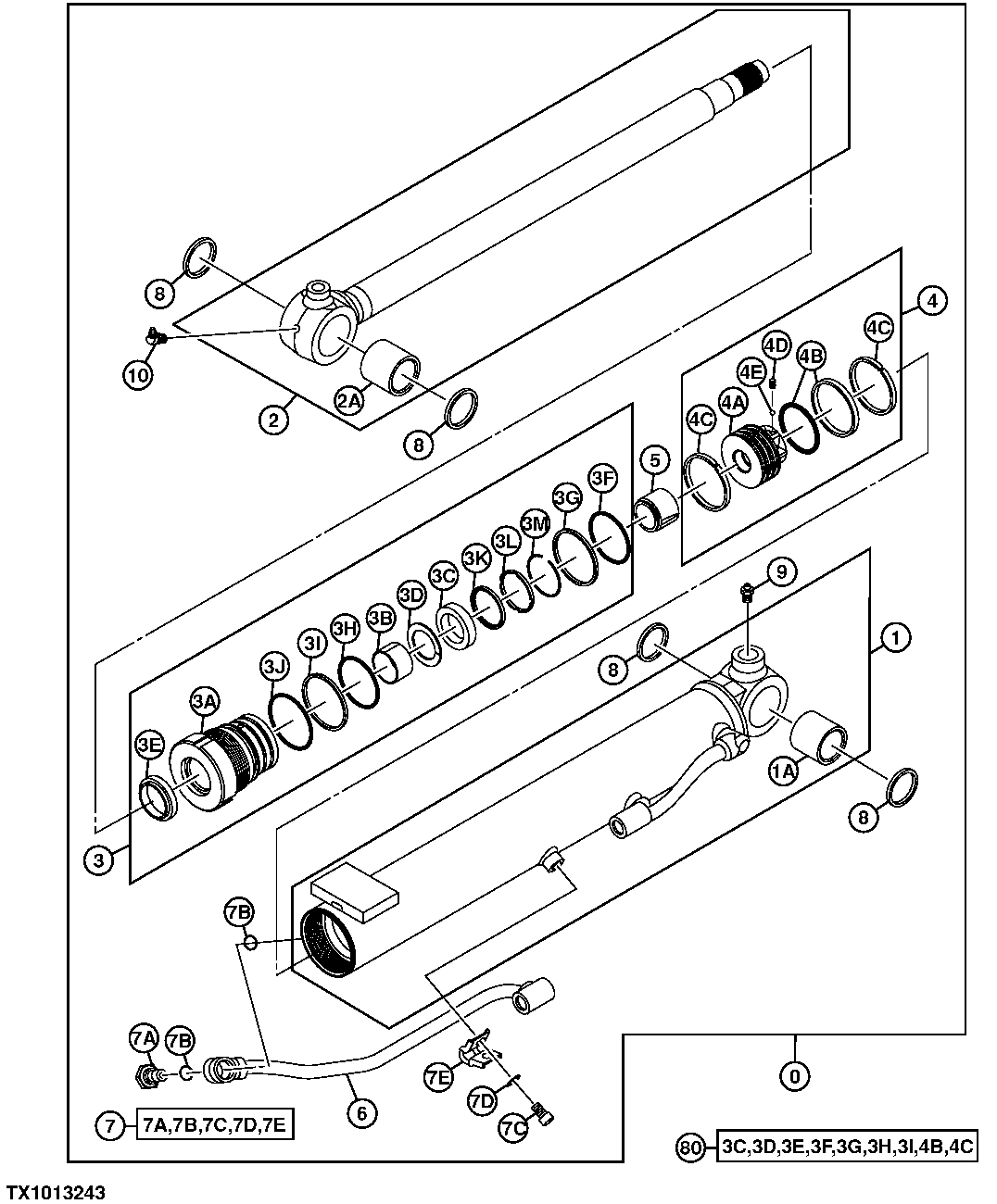

Boom Cylinder Components ( - 221801)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4655097G	1	Hydraulic Cylinder	-
1	1121501G	1	Hydraulic Cylinder Barrel	-
2	1121502G	1	Hydraulic Cylinder Rod	-
3	1121511	1	Cylinder Head	SUB FOR 1121503, APPL
4	1121506	1	Piston	-
5	1121509	1	Cushion	-
6	1121510	1	Pipe	-
7	1118104	1	Plug	-
8	FYD00011110	4	Seal	SUB FOR 4473085
9	TH100074	1	Lubrication Fitting	SUB FOR 0429920
10	T116334	1	Lubrication Fitting	SUB FOR 0429921
80	4667615	1	Seal Kit	-
1A	FYD00002611	1	Bushing	SUB FOR 4423773
2A	FYD00002611	1	Bushing	SUB FOR 4423773
3A	1121504	1	Hydraulic Cylinder Cap	-
3B	1153804	1	Bushing	SUB FOR 0430802
3C	0430803	1	Packing	-
3D	0884205	1	Back-Up Ring	-
3E	0736305	1	Seal	-
3F	0430808	1	O-Ring	-
3G	0403007	1	Back-Up Ring	-
3H	0736306	1	O-Ring	-
3I	1121505	1	Ring	-
3J	TH105683	1	O-Ring	SUB FOR 0736204
3K	0430810	1	Ring	-
3L	0430811	1	Spacer	-
3M	0430812	1	Stop	-
4A	1121507	1	Piston	-
4B	0354306	1	Ring	SUB FOR 0430815
4C	1121508	2	Ring	-
4D	22M7111	1	Set Screw	M6 X 6, SUB FOR 0429918, SUB FOR 0431909
4E	0431910	1	Ball	SUB FOR 0429917
7A	1118105	1	Plug	-
7B	1118106	1	O-Ring	-
7C	0986613	1	Bolt	-
7D	1118107	1	Washer	-
7E	1118108	1	Holder	-

Boom Cylinder Components ( - 221801)
