Открытый узел

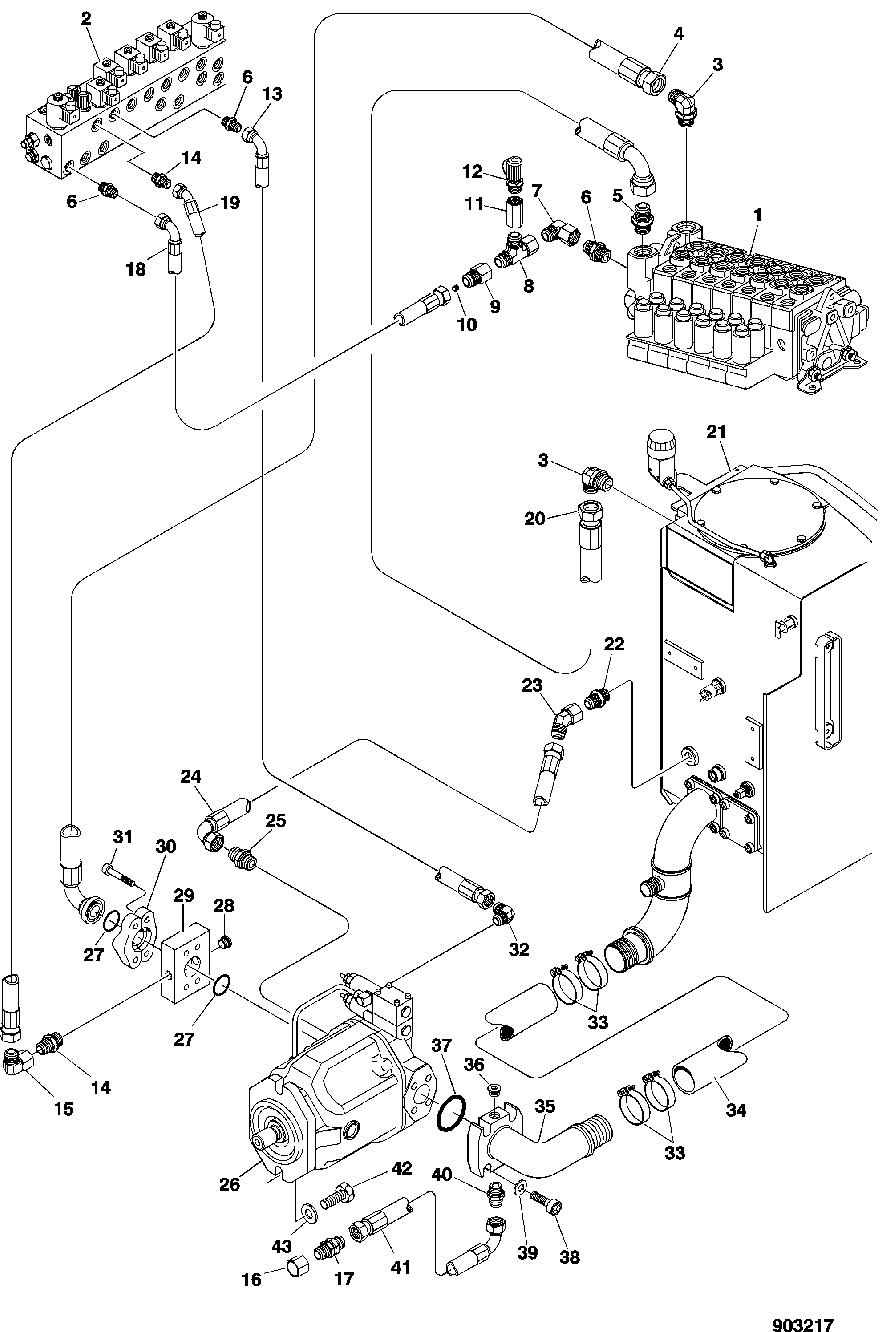

HYDRAULIC PUMP MOUNTING [01H13]

HYDRAULIC PUMP MOUNTING [01H13]

HYDRAULIC PUMP MOUNTING [01H13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HYDRAULIC PUMP MOUNTING [01H13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE 3762/04
2	-	1	Part 2	SEE 2162/02
3	F005094	1	Elbow Fitting	-
4	F040545	1	HOSE-ASSY	L= 1500
5	F005095	1	NIPPLE	-
6	F005057	3	Fitting	-
7	F022417	1	Elbow Fitting	-
8	F023535	1	Tee Fitting	-
9	F040264	1	Fitting	-
10	F004626	1	Orifice	-
11	F024364	1	Fitting	-
12	F023426	1	Fitting	-
13	F040546	1	HOSE-ASSY	L= 550
14	F005060	2	Fitting	-
15	F005045	1	Elbow Fitting	-
16	F013269	1	Nut	-
17	F026188	1	Fitting	-
18	F046807	1	HOSE-ASSY	L=600
19	F058785	1	HYDRAULIC HOSE - FABRICATE	L=350
20	F040547	1	HOSE-ASSY	L=1200
21	-	1	Part 21	SEE 2164/02
22	F005095	1	NIPPLE	-
23	F005090	1	Elbow Fitting	-
24	F056676	1	Hydraulic Hose	L=1400
25	F056540	1	Fitting	-
26	-	1	Part 26	SEE 2161/02
27	F003762	2	O-RING	-
28	F003383	1	PLUG	-
29	F033151	1	CONNECTION	-
30	F004405	2	Flange	-
31	F038294	4	SCREW	-
32	F024670	1	ELBOW NIPPLE	-
33	F008489	4	Hose Clamp	-
34	F058796	1	HOSE	L=690
35	F042376	1	FLANGE ASSY	-
36	F003382	1	PLUG	-
37	F003764	1	O-RING	-
38	F003775	4	SCREW	-
39	F003170	4	WASHER	-
40	F023015	1	Fitting	-
41	F031739	1	HOSE-ASSY	L=2100
42	F057111	2	SCREW	-
43	F604148	2	Washer	-
