Открытый узел

FUEL SYSTEMS [01D03]

FUEL SYSTEMS [01D03]

FUEL SYSTEMS [01D03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

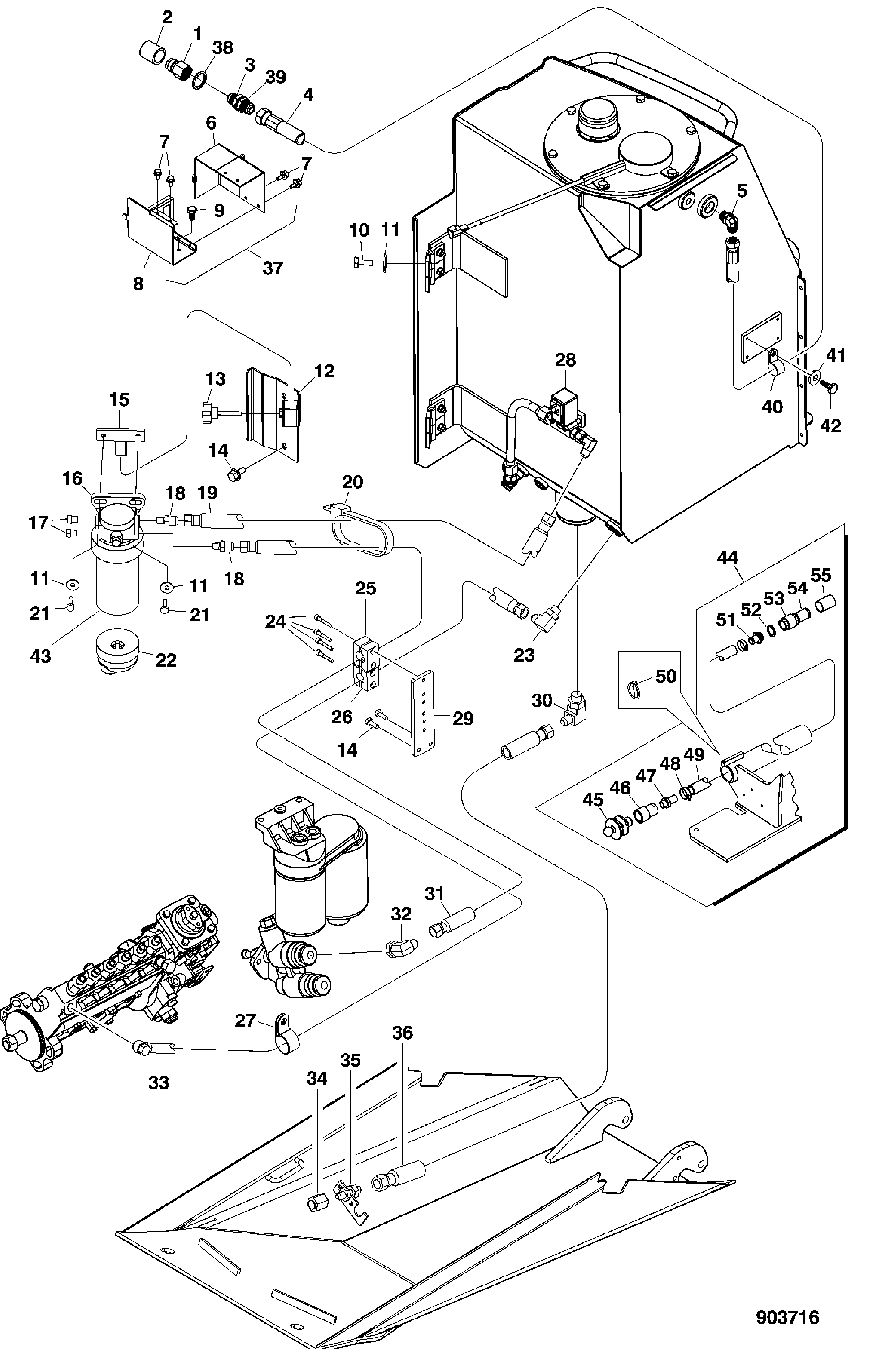

FUEL SYSTEMS [01D03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F041553	1	NIPPLE	-
2	F041554	1	Cover	-
3	F616290	1	Fitting	-
4	F616011	1	Hose	L= 1100
5	F005049	1	Elbow Fitting	-
6	F621611	1	PLATE	-
7	F048978	4	SCREW	-
8	F621606	1	COVER	-
9	F003522	2	SCREW	-
10	F003524	4	SCREW	-
11	F003722	6	WASHER	-
12	F613801	1	YOKE	-
13	F050264	1	KNOB	-
14	F038353	8	SCREW	-
15	F047060	1	FOOT BOARD	-
16	F051572	1	WATER TRAP	-
17	F050051	2	PLUG	-
18	F049360	2	Threaded Nipple	-
19	F047219	1	HYDRAULIC HOSE	L= 700
20	F005336	1	Tie Band	-
21	F003525	2	SCREW	-
22	F047261	1	CUP	-
23	F012592	1	Elbow Fitting	-
24	F028403	16	CAP SCREW	-
25	F008265	4	Hose Support	-
26	F017598	4	Hose Support	-
27	F038308	1	HOSE SUPPORT	-
28	-	1	Part 28	SEE 0564/02
29	F611972	3	HOLDER	-
30	F005055	1	NIPPLE	-
31	F047218	1	HYDRAULIC HOSE	L= 2800
32	F059533	1	ELBOW FITTING	-
33	F616010	1	FUEL HOSE	L= 3750
34	F025469	1	Nut	-
35	F024601	1	Fitting	-
36	F044678	1	FUEL HOSE	L=3300
37	F621672	1	HOUSING	INCL ITEMS 6,7,8
38	F005170	1	SEAL RING	-
39	F057599	1	Nut	-
40	F004422	1	Hose Support	-
41	F012838	1	WASHER	-
42	F001376	1	SCREW	-
43	F049326	1	FILTER ELEMENT	-
44	F616331	1	HOSE	INCL ITEMS 45-49,51-55
45	F616315	1	PLUG	-
46	F043141	1	Hose Fitting	-
47	F043172	1	Hose Fitting	-
48	F003672	2	Hose Clamp	-
49	F039918	1	Hose	L= 2400
50	F011037	1	RING SPLINE	-
51	F616395	1	Hose Fitting	-
52	F005171	1	Sealing Washer	-
53	F059997	1	Check Valve	-
54	F059998	1	Strainer	-
55	F616352	1	Hose	-
