Открытый узел

FRAME BRAKE MOUNT [01D24]

FRAME BRAKE MOUNT [01D24]

FRAME BRAKE MOUNT [01D24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

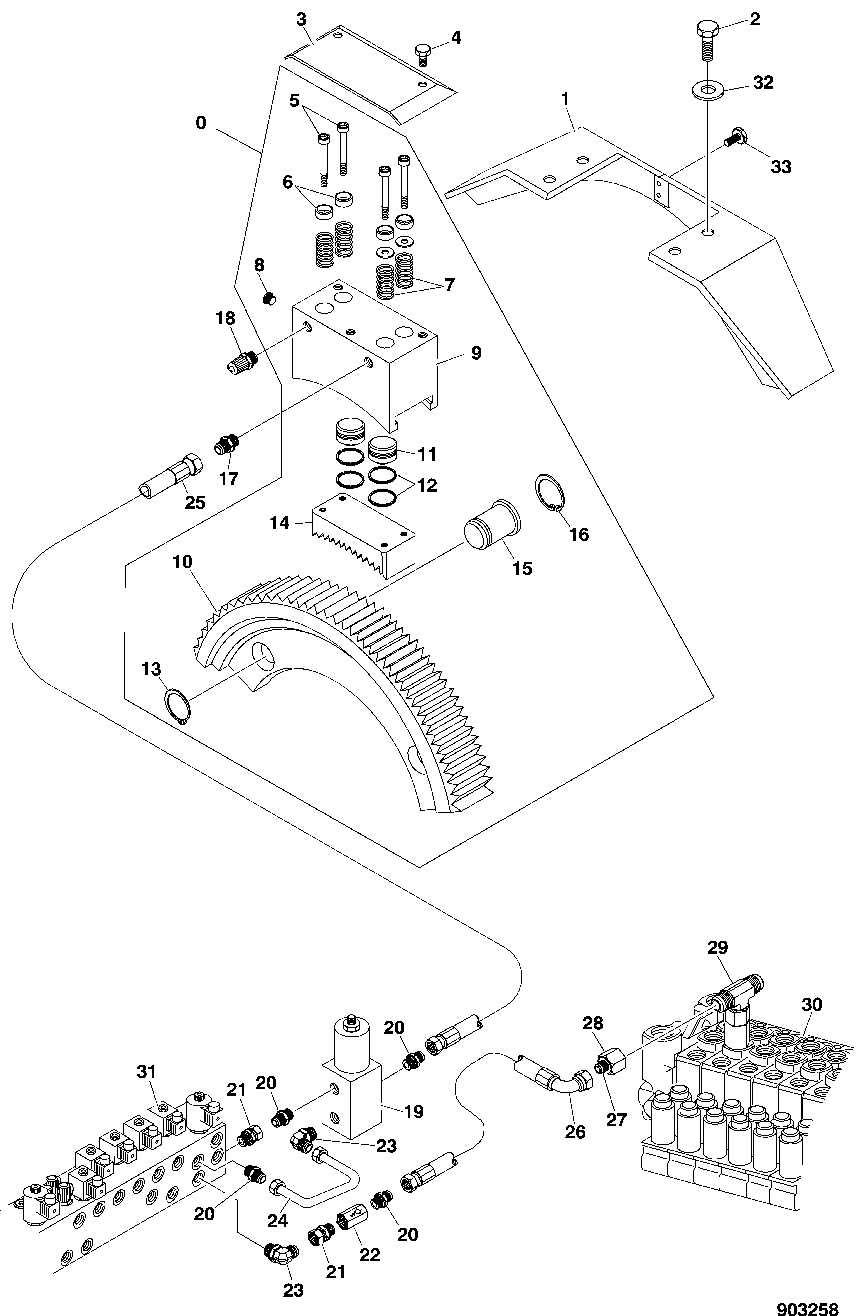

FRAME BRAKE MOUNT [01D24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F046145	1	FRAME BRAKE	-
1	F612000	1	GUARD	-
2	F003548	4	SCREW	-
3	F612608	1	PLATE	-
4	F003523	2	SCREW	-
5	F003433	4	SCREW	-
6	F600997	4	Sleeve	-
7	F049084	4	Spring	-
8	F026221	1	PLUG	-
9	F046146	1	FRAME	-
10	F046147	1	Rim	-
11	F046149	2	PISTON	-
12	F046368	4	SEAL	-
13	F003359	2	CIRCLIP	-
14	F046148	1	RACK	-
15	F046150	2	PIN	-
16	F003373	2	Snap Ring	-
17	F031740	1	NIPPLE	-
18	F043189	1	Fitting	-
19	F026899	1	RELIEF VALVE	-
20	F005057	4	Fitting	-
21	F024875	2	CONNECTION	-
22	F005140	1	CHECK VALVE	-
23	F024599	2	Elbow Fitting	-
24	F045703	1	PIPE	-
25	F027328	1	Hydraulic Hose	L= 1800
26	F025704	1	HOSE-ASSY	L= 600
27	F005078	1	Reducer	-
28	F005092	1	Sleeve Fitting	-
29	-	1	Part 30	SEE 3163/04
30	-	1	Part 31	SEE 3762/02
31	-	1	Part 32	SEE 2162/02
32	F003341	1	WASHER	-
33	F020748	2	SCREW	-
