Открытый узел

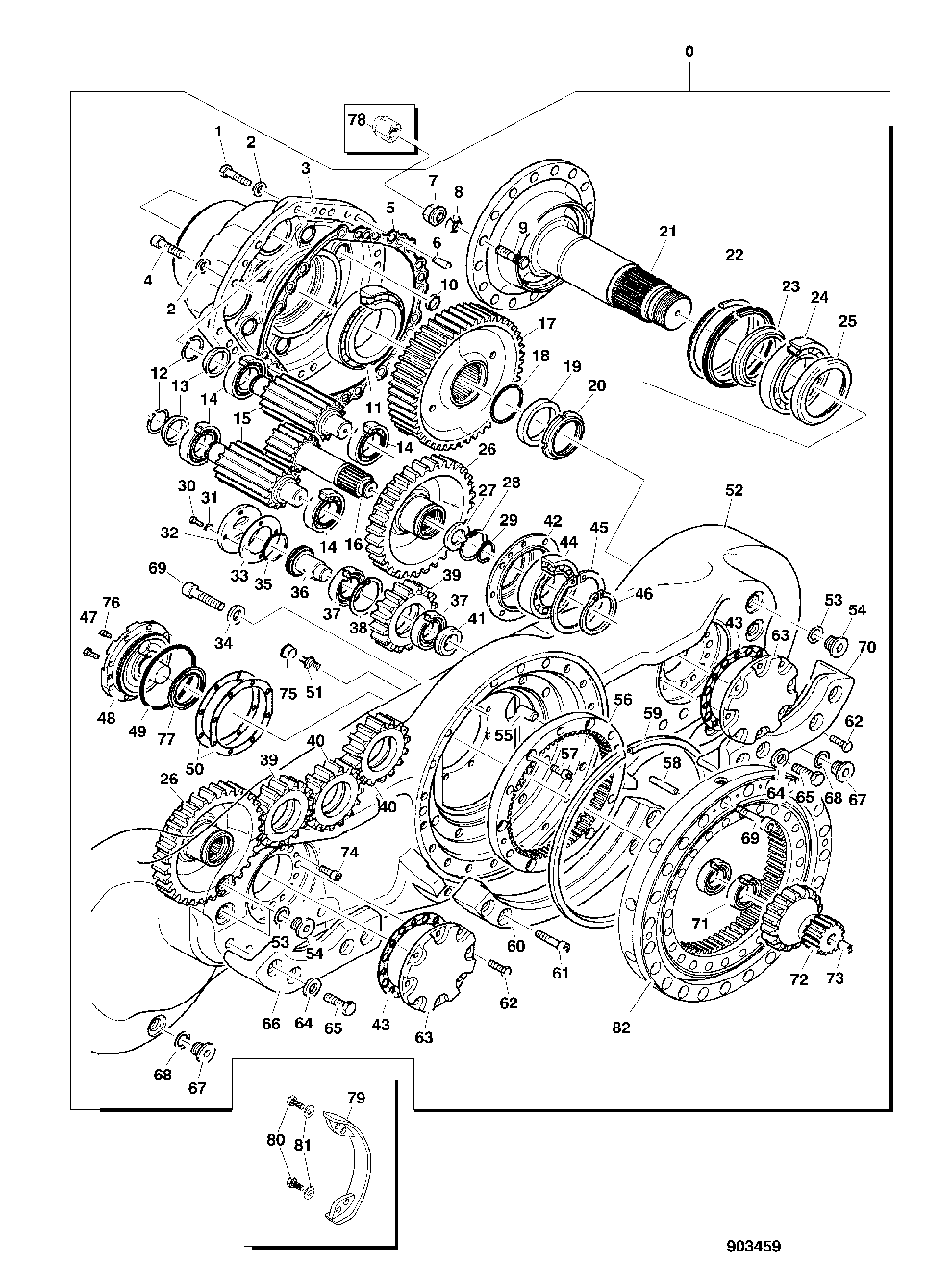

BOGGIE SHAFT ASSY, LOK 104 [01A24]

BOGGIE SHAFT ASSY, LOK 104 [01A24]

BOGGIE SHAFT ASSY, LOK 104 [01A24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BOGGIE SHAFT ASSY, LOK 104 [01A24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F058489	2	HOUSING	-
1	F047282	60	Screw	-
2	F009375	76	Washer	-
3	F058490	4	HOUSING	-
4	F004661	16	SCREW	-
5	F047303	4	GASKET	-
6	F025340	36	Pin	-
7	F004678	64	WHEEL NUT	USE WITH ITEM 8
8	F004736	64	Lock Washer	USE WITH ITEM 7
9	F025179	64	Wheel Bolt	-
10	F004912	24	Cover	-
11	F003812	4	ROLLER BEARING	-
12	F047291	8	SNAP RING	-
13	F047299	8	RING	-
14	F047288	16	Cylindrical Roller Bearing	-
15	F047277	8	SHAFT	-
16	F058335	4	Pinion	-
17	F047276	4	GEAR	-
18	F045264	4	Shim Kit	S= 2.5-1.375, EACH 0.125
19	F035862	4	Sleeve	-
20	F023092	4	NUT	-
21	F058491	4	HUB	-
22	F047290	4	Seal	-
23	F047298	4	SLEEVE	-
24	F047286	4	Tapered Roller Bearing	-
25	F047296	4	SLEEVE	-
26	F053039	4	GEAR	-
27	F047300	4	RING	-
28	F030089	4	CIRCLIP	-
29	F017019	4	Snap Ring	-
30	F011421	48	SCREW	-
31	F025363	48	Washer	-
32	F025364	12	CAP	-
33	F025365	12	GASKET	-
34	F025168	8	Washer	-
35	F025152	12	O-RING	-
36	F047306	12	SHAFT	-
37	F047287	24	Cylindrical Roller Bearing	-
38	F003377	12	CIRCLIP	-
39	F047273	4	GEAR	-
40	F047274	8	GEAR	-
41	F047302	12	Spacer	-
42	F053032	4	CAP	-
43	F053034	4	GASKET	-
44	F047289	4	SPHERICAL ROLLER BEARING	-
45	F003379	4	CIRCLIP	-
46	F023547	4	SNAP RING	-
47	F025159	16	Self-Locking Screw	-
48	F061940	2	COVER	-
49	F035868	2	O-RING	-
50	F045041	1	ADJUSTING RING	-
51	F003728	4	GREASE NIPPLE	-
52	F054978	2	HOUSING	-
53	F009465	8	Sealing Ring	-
54	F009438	8	Plug	-
55	F004742	12	Pin	-
56	F053036	2	RING GEAR	-
57	F053043	12	Cap Screw	-
58	F035794	4	Dowel Pin	-
59	F047301	2	Seal	-
60	F047266	2	Guard	-
61	F047284	8	Cap Screw	-
62	F025159	32	Self-Locking Screw	-
63	F053033	4	COVER	-
64	F009375	16	Washer	-
65	F011154	16	SCREW	-
66	F047267	2	GUARD	-
67	F010163	4	Plug	-
68	F009465	4	Sealing Ring	-
69	F054595	48	CAP SCREW	-
70	F047268	2	GUARD	-
