Vacuum Pump With Breather / Dryer (001103 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7601	2	Flange Nut	M8
2	19M9568	2	Screw	M8 X 20
3	24M7481	1	Washer	5.500 X 18 X 2 mm
4	24M7502	2	Washer	5.300 X 10 X 1 mm
5	F003516	3	SCREW	-
6	F003585	3	LOCK NUT	-
7	F005057	1	Fitting	-
8	19M9682	2	Cap Screw	M8 X 20
9	-	1	Part 9	COMPONENTS ON SEPARATE PAGE
10	-	1	Part 10	COMPONENTS ON SEPARATE PAGE
11	F024599	2	Elbow Fitting	-
12	F024875	1	CONNECTION	-
13	F030238	1	Sign	-
14	F032095	1	Switch	-
15	F040060	1	Solenoid Valve	-
16	F028379	1	Hydraulic Hose	LGTH = 1500 mm, Fabricate
17	F052692	1	Pin Fastener	-
18	F052694	1	Electrical Connector Assy	-
19	F052695	1	Lock	-
20	F061614	1	Pump	-
21	F061615	1	Pressure Relief Valve	-
22	F071012	1	Hydraulic Hose	LGTH = 600 mm
23	F071418	1	Adapter	-
24	F071422	1	Tee Fitting	-
25	F613746	1	WIRING HARNESS	-
26	F011057	1	ELBOW NIPPLE	-
27	-	1	Part 27	COMPONENTS ON SEPARATE PAGE

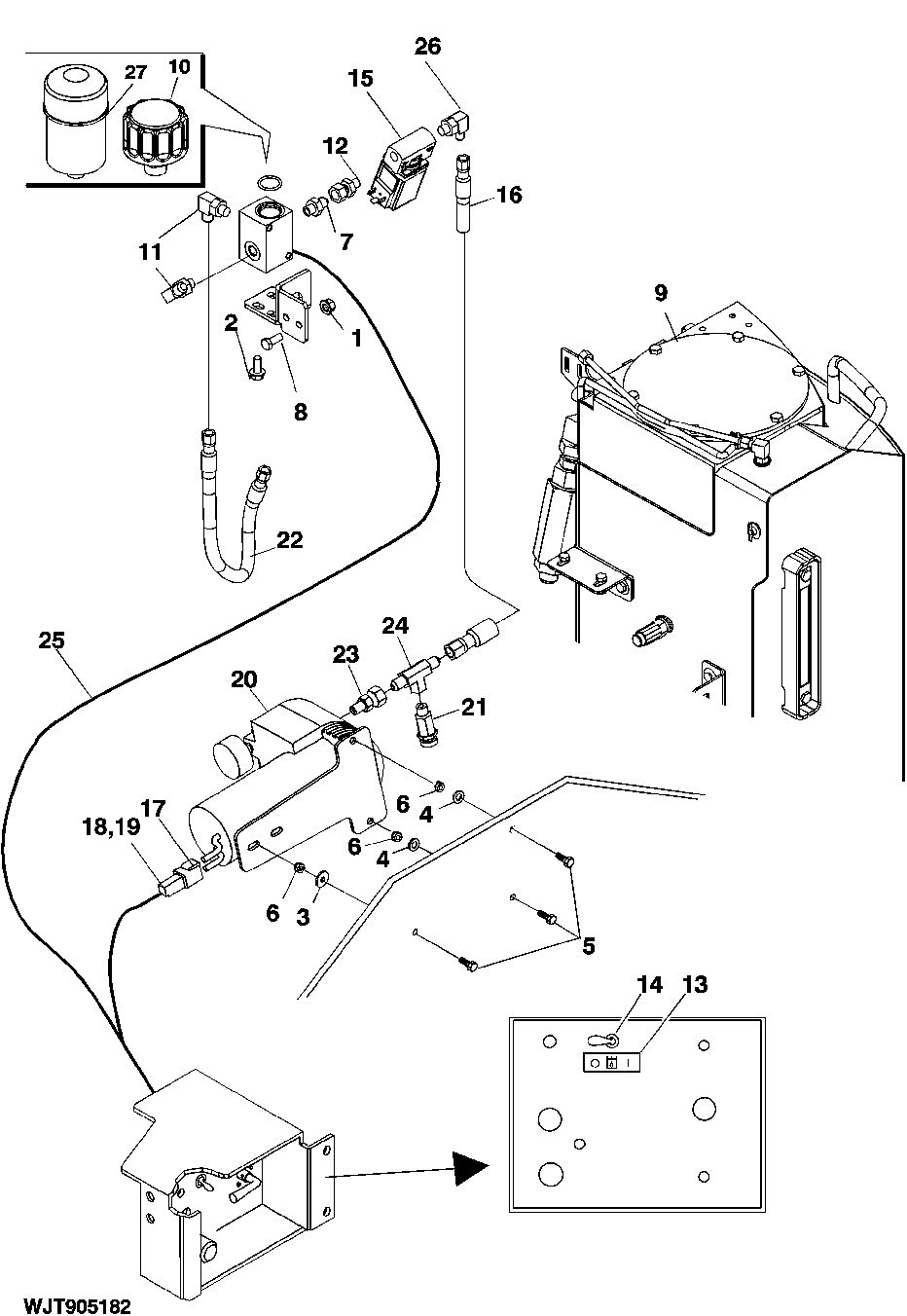

Vacuum Pump With Breather / Dryer (001103 - )

Нет текстового описания
