Открытый узел

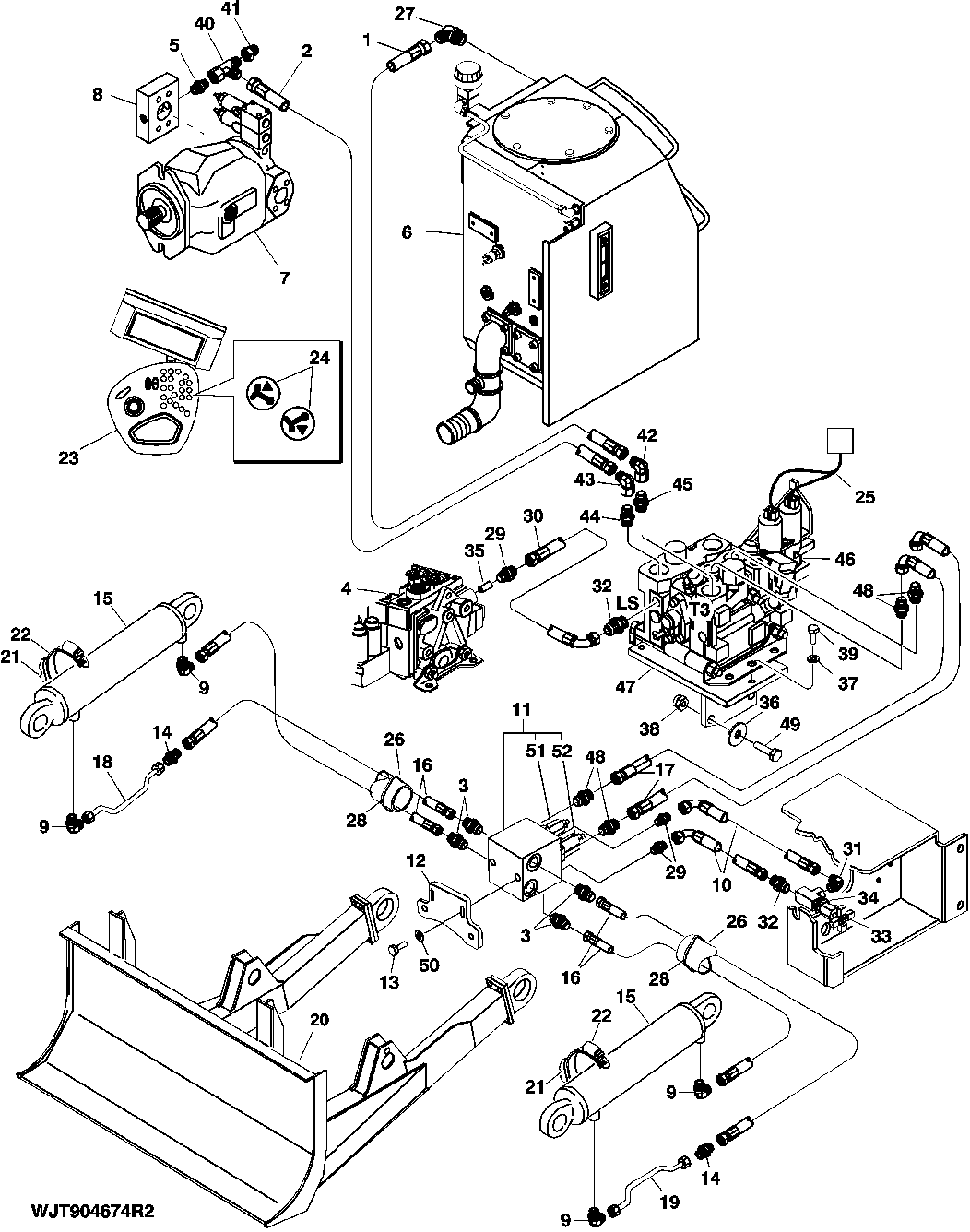

Proportional Dozer Blade Hydraulics ( - 1107)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F001195	1	Hydraulic Hose	L= 2000 mm
2	F024344	1	Hydraulic Hose	L= 650 mm, Fabricate
3	F005060	4	Fitting	-
4	-	1	Part 4	Components on Separate Pages
5	F012534	1	Fitting	-
6	-	1	Part 6	Components on Separate Pages
7	-	1	Part 7	Components on Separate Pages
8	-	1	Part 8	Components on Separate Pages
9	F012592	4	Elbow Fitting	-
10	F043530	1	Hydraulic Hose	L= 500 mm
11	F064799	1	VALVE STACK	INCLUDES ITMS 51, 52
12	F630170	1	Plate	-
13	19M9683	2	Cap Screw	M8 X 25
14	F026843	2	Fitting	-
15	-	2	Part 15	Components on Separate Pages
16	F066900	4	Hydraulic Hose	L= 1450 mm
17	F045434	2	Hydraulic Hose	L= 750 mm
18	F633229	1	Pipe	-
19	F633228	1	Pipe	-
20	-	1	Part 20	Components on Separate Pages
21	F007730	4	Hose Support	-
22	F052869	4	Hose Clamp	-
23	-	1	Part 23	Components on Separate Pages
24	-	1	Part 24	Components on Separate Pages
25	F617321	1	CABLE	NLA
26	F051025	2	Hose Guard	-
27	F027851	1	ELBOW FITTING	-
28	F005335	4	Tie Band	-
29	F005055	2	NIPPLE	-
30	F013533	1	Hydraulic Hose	L= 1400 mm
31	F024599	1	Elbow Fitting	-
32	F005057	1	Fitting	-
33	F062778	1	Hydraulic Restrictor	-
34	F062777	1	Mounting Parts	-
35	F045804	1	Plug	-
36	24M7483	2	Washer	11 X 34 X 3 mm
37	24M7509	3	Washer	8.400 X 16 X 1.600 mm
38	F003589	2	LOCK NUT	-
39	19M9682	3	Cap Screw	M8 X 20
40	F005074	1	Tee Fitting	-
41	F005077	1	Fitting	-
42	F011482	1	Fitting	-
43	F005046	1	Elbow Fitting	-
44	F012507	1	Fitting	-
45	F005063	1	NIPPLE	-
46	F062985	1	Valve Stack	-
47	F630168	1	Bracket	-
48	F005059	4	Fitting	-
49	19M9641	2	Cap Screw	M10 X 35
50	F008262	2	Lock Washer	-
51	F066255	1	Self-Operating Valve	-
51	F066257	1	Seat Kit	ORDER F716359
51	F716359	1	Seal Kit	-
52	F066254	1	Self-Operating Valve	-
52	F066256	1	Seal Kit	-

Proportional Dozer Blade Hydraulics ( - 1107)

Нет текстового описания
