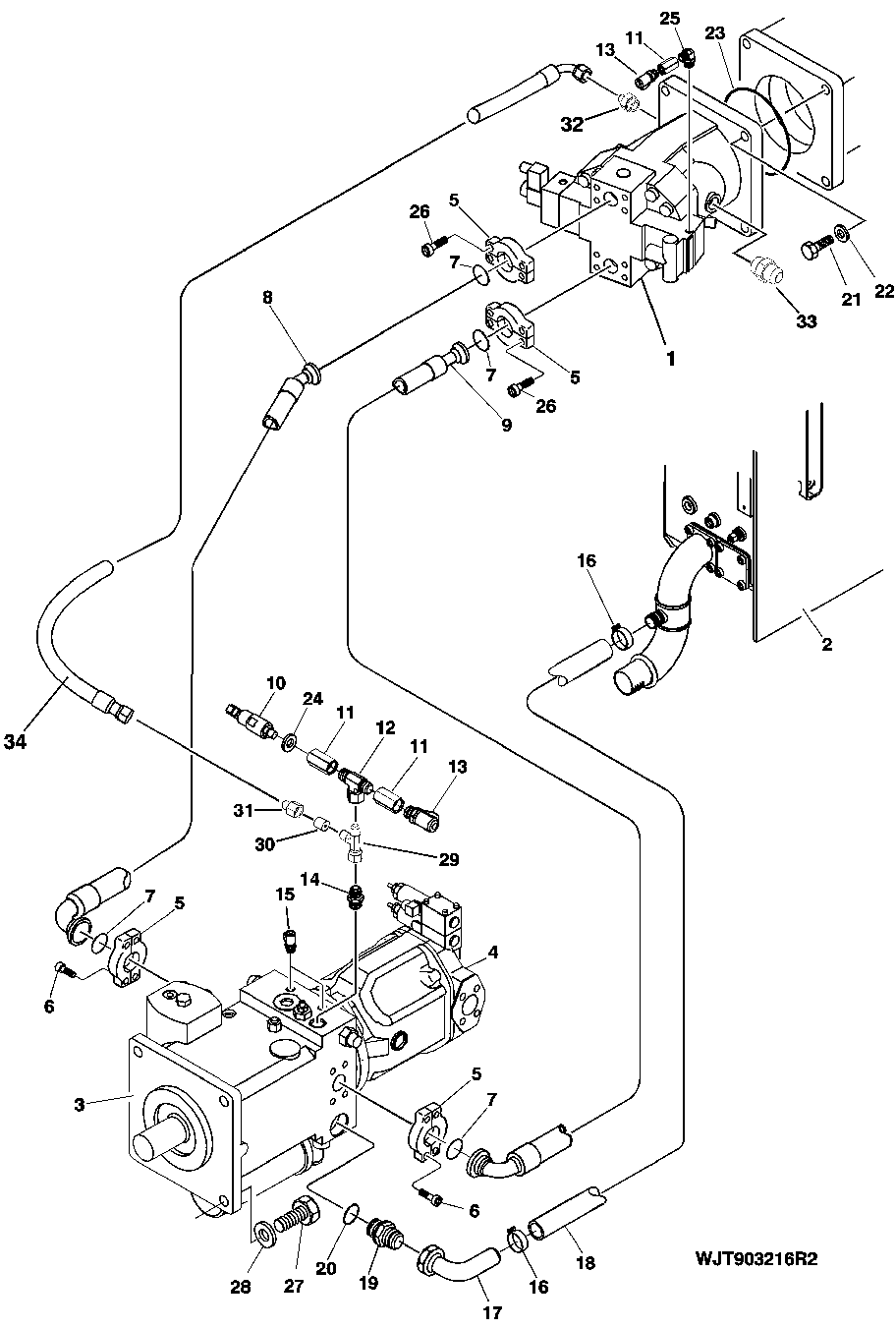

Hydrostatic Drive Hydraulic Hoses (001180 - 001288)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	COMPONENTS ON SEPARATE PAGE
2	-	1	Part 2	COMPONENTS ON SEPARATE PAGE
3	-	1	Part 3	COMPONENTS ON SEPARATE PAGE
4	-	1	Part 4	COMPONENTS ON SEPARATE PAGE
5	F004405	8	Flange	-
6	19H3929	8	Screw	1/2" X 1-3/4"
7	F003762	4	O-RING	-
8	F069218	1	Hydraulic Hose	LGTH = 1330 mm, Fabricate
9	F069219	1	Hydraulic Hose	LGTH = 1260 mm, Fabricate
10	F623561	1	Pressure Switch	-
11	F024364	3	Fitting	-
12	F005076	1	Tee Fitting	-
13	F023426	2	Fitting	-
14	F057112	1	Fitting	-
15	F057589	1	FITTING	-
16	F070588	2	Hose Clamp	-
17	F024359	1	Tube	-
18	F050211	1	Suction Hose	LGTH = 1250 mm
19	F057116	1	Fitting	-
20	F058044	1	O-Ring	-
21	19M9665	4	Cap Screw	M20 X 60
22	24M7500	4	Washer	21 X 37 X 3 mm
23	F056760	1	O-Ring	-
24	F005164	1	SEAL RING	-
25	F024670	1	ELBOW NIPPLE	-
26	F1100952	8	Screw	12.700 X 82.550 mm (1/2" X 3-1/4")
27	19M9663	4	Cap Screw	M20 X 45
28	24M7500	4	Washer	21 X 37 X 3 mm
29	F023535	1	Tee Fitting	-
30	F013458	1	Orifice	-
31	F040264	1	Fitting	-
32	F057112	1	Fitting	-
33	F004404	1	NIPPLE	COMPONENTS ON SEPARATE PAGE
34	F024317	1	HOSE-ASSY	LGTH = 2400 mm, Fabricate

Hydrostatic Drive Hydraulic Hoses (001180 - 001288)
