Открытый узел

Headboard Hydraulic Lines, ALS

Headboard Hydraulic Lines, ALS

Headboard Hydraulic Lines, ALS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

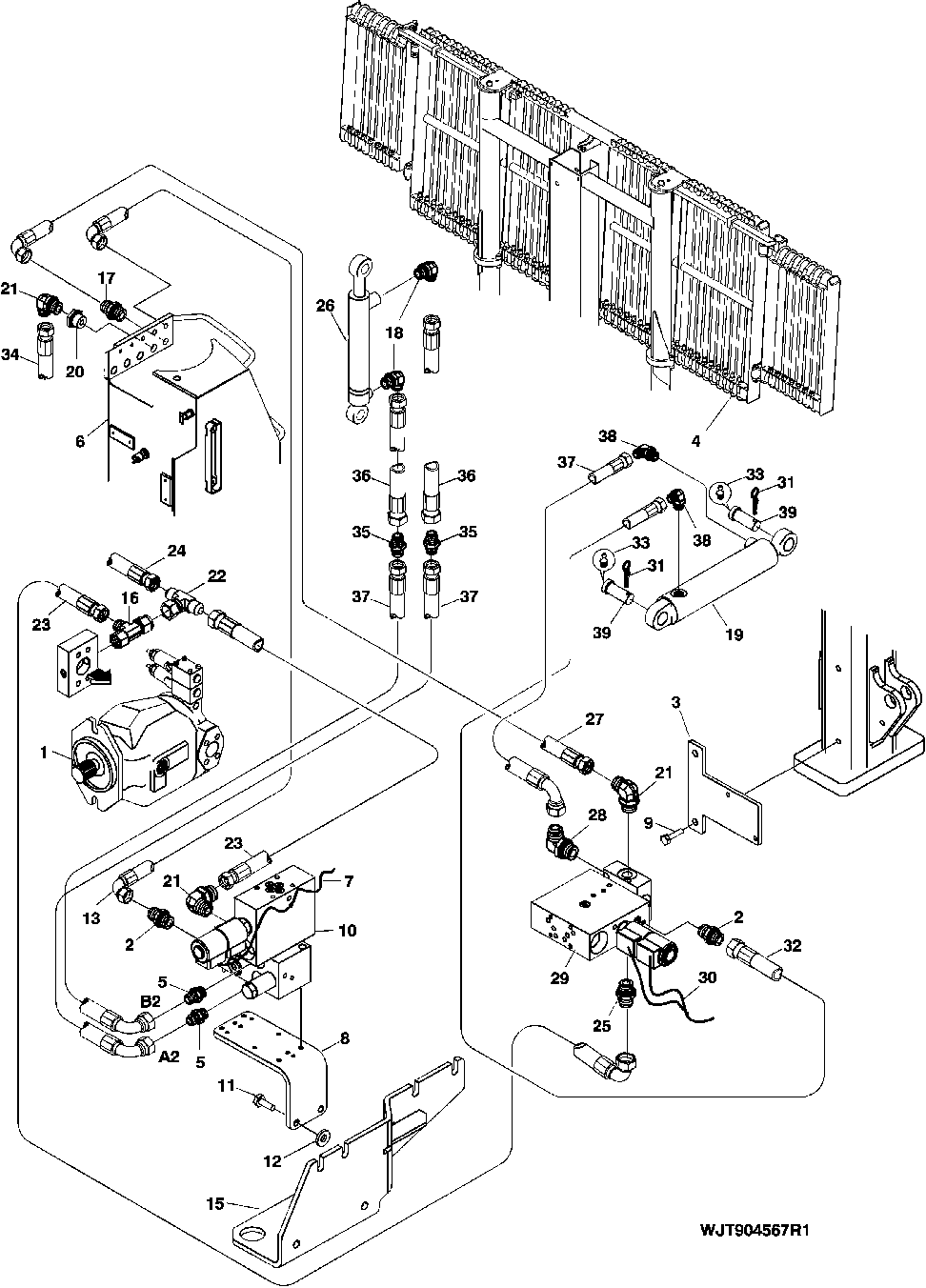

Headboard Hydraulic Lines, ALS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	COMPONENTS ON SEPARATE PAGE
2	F005060	1	Fitting	-
3	F626446	1	Bracket	-
4	-	1	Part 4	COMPONENTS ON SEPARATE PAGE
5	F005057	2	Fitting	-
6	-	1	Part 6	COMPONENTS ON SEPARATE PAGE
7	-	1	Part 7	COMPONENTS ON SEPARATE PAGE
8	F616037	1	Bracket	-
9	19M9684	2	Cap Screw	M8 X 30
10	-	1	Part 10	COMPONENTS ON SEPARATE PAGE
11	24M7477	2	Washer	10.500 X 25 X 4 mm
12	19M9639	2	Cap Screw	M10 X 25
13	F005045	1	Elbow Fitting	LGTH = 2600 mm
15	F624129	1	BRACKET	-
16	F005073	1	Tee Fitting	-
17	F010919	1	NIPPLE	-
18	-	1	Part 17	-
19	-	1	Part 18	COMPONENTS ON SEPARATE PAGE
20	F008414	1	Fitting	-
21	F010072	3	ELBOW NIPPLE	-
22	F031738	1	Tee Fitting	-
23	F061144	2	HYDRAULIC HOSE - FABRICATE	LGTH = 1000 mm
24	-	1	Part 23	LGTH = 4600 mm
25	F005055	1	NIPPLE	-
26	-	1	Part 25	COMPONENTS ON SEPARATE PAGE
27	F024332	1	Hydraulic Hose	LGTH = 1400 mm
28	F024402	1	Elbow Fitting	-
29	-	1	Part 28	COMPONENTS ON SEPARATE PAGE
30	-	1	Part 29	COMPONENTS ON SEPARATE PAGE
31	99M7149	2	Spring Locking Pin	-
32	F038507	1	Hydraulic Hose	LGTH = 3700 mm
33	58M5575	2	Lubrication Fitting	-
34	-	1	Part 33	LGTH = 3500 mm
35	F023014	2	Fitting	-
36	F046793	2	HOSE-ASSY	LGTH = 300 mm, Fabricate
37	F040884	3	Hydraulic Hose	LGTH = 3800 mm
38	F024599	2	Elbow Fitting	-
39	F032585	2	Pin	-
