Открытый узел

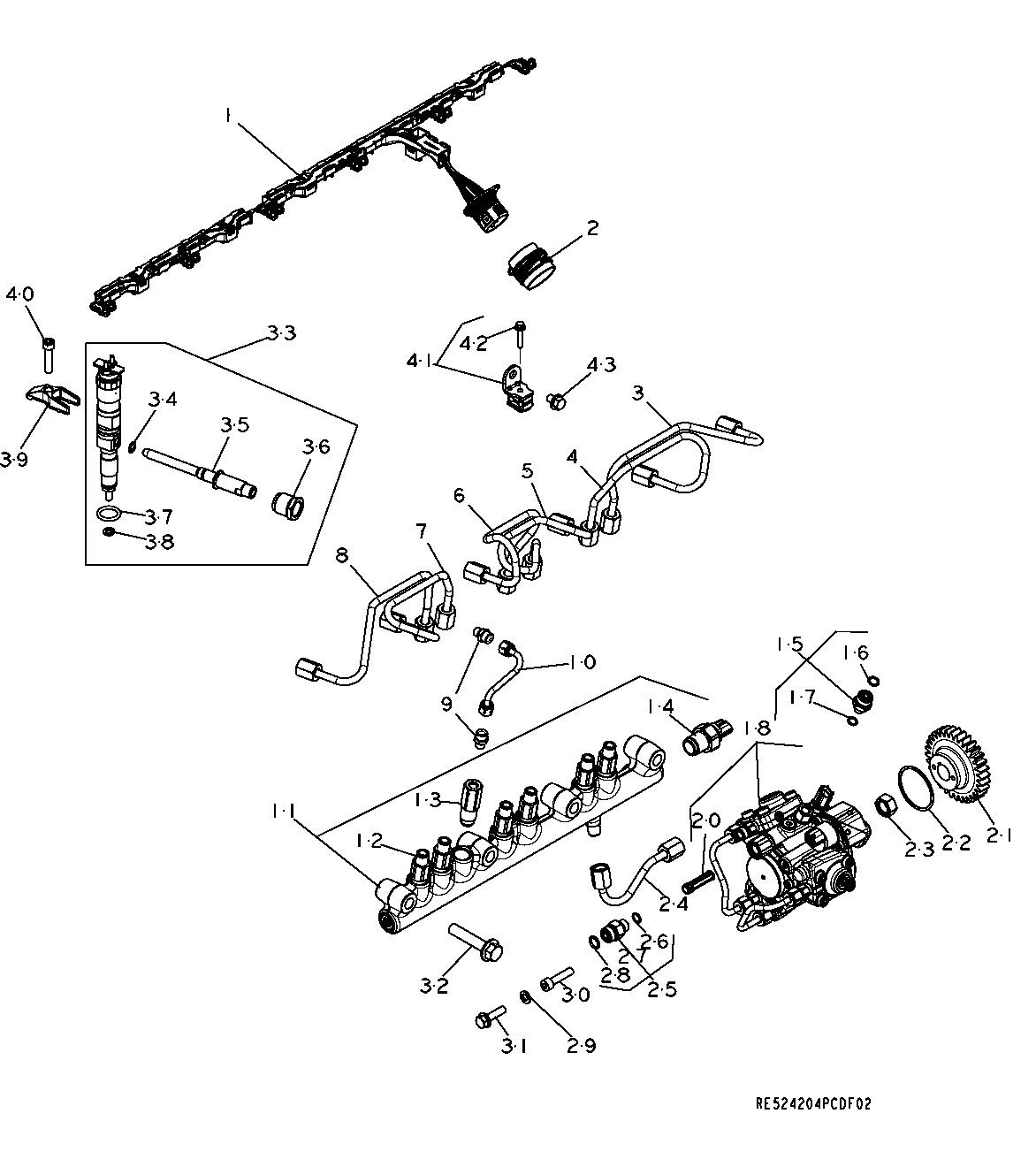

Fuel Injection Pump, Fuel Injection Nozzle and Lines

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE522672	1	WIRING HARNESS	-
2	R520441	1	Elec. Connector Accessory	-
3	RE525513	1	Fuel Line	-
4	RE525514	1	Fuel Line	-
5	RE525515	1	Fuel Line	-
6	RE525516	1	Fuel Line	-
7	RE525517	1	Fuel Line	-
8	RE525518	1	Fuel Line	-
9	RE506624	1	Adapter Fitting	-
10	RE520032	1	Line	-
11	RE521599	1	Rail	-
12	RE515636	6	Restrictor	-
13	RE524529	1	Pressure Relief Valve	-
14	RE523811	1	Sensor	-
15	RE524399	1	Adapter Fitting	-
16	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
17	51M7039	1	O-Ring	8.100 X 1.600 mm
18	RE519597	1	Fuel Pump	-
19	RE516336	1	Fuel Temperature Sensor	-
20	RE524528	1	Filter Kit	-
21	R518254	1	Gear	-
22	R521040	1	O-Ring	50.470 X 2.616 mm (1.987" X 0.103")
23	R91360	1	Nut	-
24	RE520030	1	Fuel Line	-
25	61M5002	1	Adapter Fitting	-
26	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
27	38H5002	1	Adapter Fitting	-
28	51M7041	1	O-Ring	11.300 X 2.200 mm
29	24M7095	1	Washer	8.400 X 15 X 1.600 mm
30	19M8274	1	Screw	M8 X 35
31	19M7868	2	Screw	M8 X 30
32	19M7815	4	Screw	M12 X 60
33	-	1	Part 33	RE528409
34	R63548	6	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
35	RE521635	6	FITTING	-
36	R518871	6	Tube Nut	-
37	R505452	6	O-Ring	20.218 X 3.531 mm (0.796" X 0.139")
38	R131051	6	Washer	-
39	R518345	6	Clamp	-
40	R504781	6	Cap Screw	-
41	RE525519	3	Clamp	-
42	RE527756	1	Screw With Washer	-
43	RE524730	3	Cap Screw	M8 X 12

Fuel Injection Pump, Fuel Injection Nozzle and Lines

Нет текстового описания
