Открытый узел

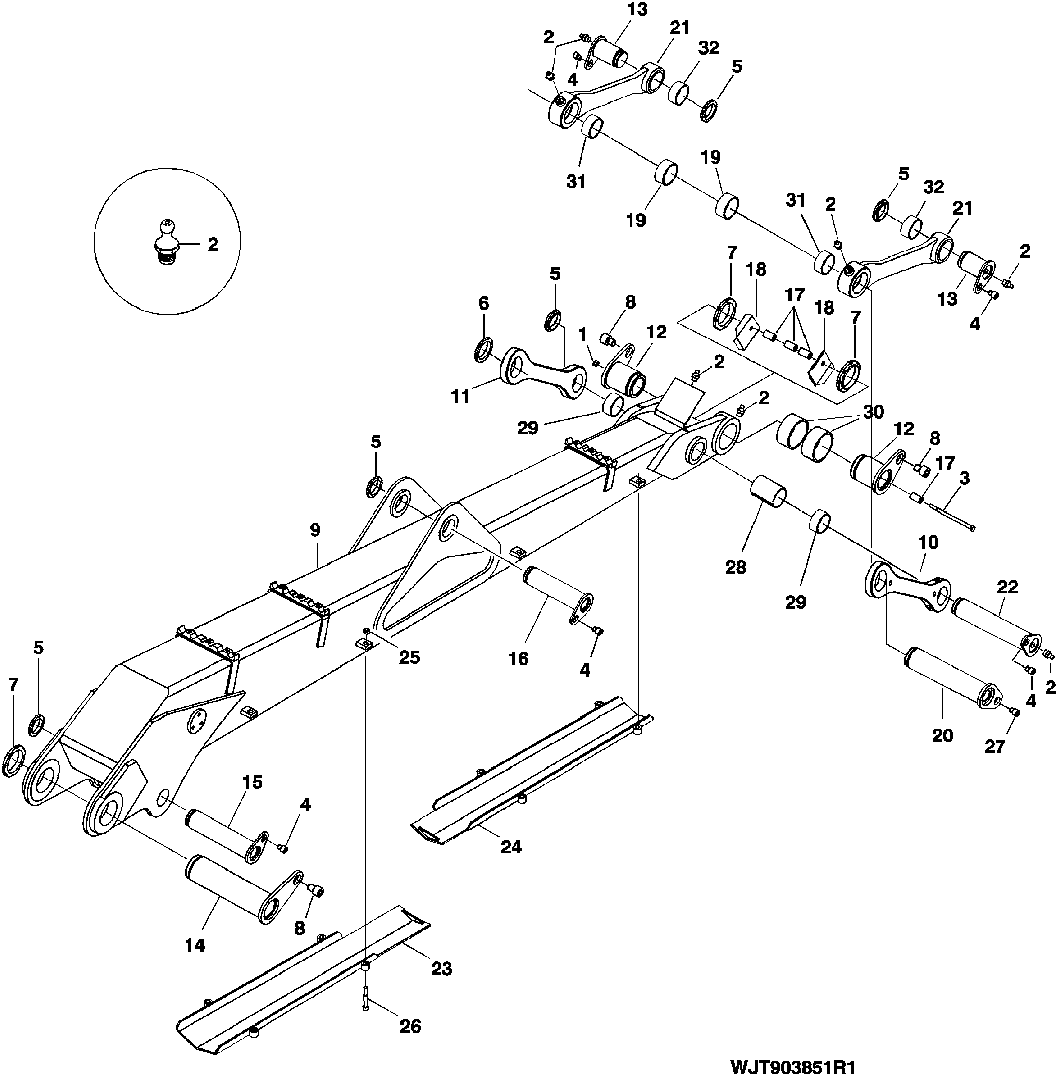

LIFTING BOOM CF 885 [03H10]

LIFTING BOOM CF 885 [03H10]

LIFTING BOOM CF 885 [03H10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

LIFTING BOOM CF 885 [03H10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003590	1	LOCK NUT	M12, NOT LONGER PRODUCTION
2	58M7015	7	Lubrication Fitting	-
3	19M9598	1	Cap Screw	M12 X 200, NOT LONGER PRODUCTION
4	F023744	5	Set Screw	-
5	F037128	5	Lock Nut	-
6	F037130	1	Lock Nut	-
7	F040394	3	Lock Nut	-
8	F040396	3	SCREW	-
9	F617841	1	MAIN BOOM	INCL ITEMS 1,28,29 TO SER.NO.-1070 ORDER ALSO PARTS 25,30-32
10	F622252	1	CONNECTING ROD	-
11	F625650	1	CONNECTING ROD	-
12	F622497	2	PIVOT	-
13	F622780	2	PIVOT	-
14	F622469	1	PIVOT	-
15	F648219	1	Pin Fastener	70/40-316
16	F622467	1	PIVOT	-
17	F622461	4	BUSHING	NOT LONGER PRODUCTION
18	F622462	2	PLATE	NOT LONGER PRODUCTION
19	F623551	2	Bushing	-
20	F623554	1	PIN	-
21	F622254	2	LEVER	INCL ITEMS 31,32
22	F623573	1	PIN	-
23	F622269	1	SHIELD	-
23	F632772	1	SHIELD	-
24	F622440	1	SHIELD	-
24	F632774	1	SHIELD	-
25	F003591	8	LOCK NUT	-
26	19M9521	8	Screw	M16 X 100, (REPLACES 19M8564 M16 X 110)
27	F036869	1	Set Screw	-
28	F623581	1	SLEEVE	NO LONGER USED
29	F003173	2	Bearing	-
30	F060810	2	Bushing	-
31	F018845	2	BEARING BUSHING	-
32	F018870	2	Bushing	-
