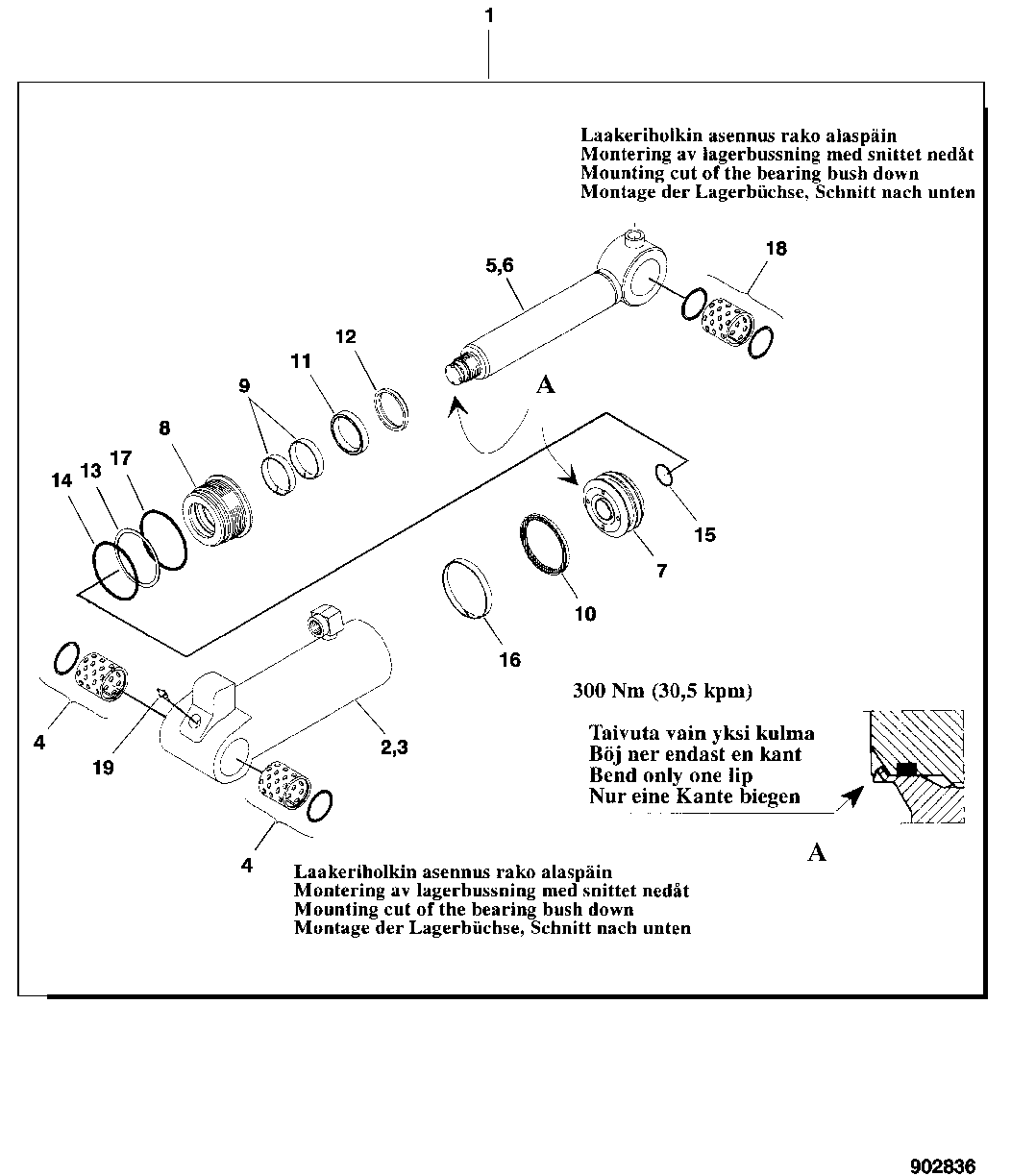

GRAPPLE CYLINDER, LOGLIFT FX35, FX36 [04D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F054323	1	Seal Kit	INCL ITEMS 9-17
1	F054421	1	Cylinder	-
2	F054427	1	Hydraulic Cylinder Barrel	INCL ITEMS 3,4,19
3	-	1	Part 4	-
4	F054426	2	Bearing	-
5	F054428	1	Rod	INCL ITEMS 6,18,19, FX36 TO SER.NO.-0095
5	F067140	1	ROD	INCL ITEMS 6,18,19, FX36 FROM SER.NO.0096-
6	-	1	Part 8	-
7	F054425	1	Piston	-
8	F054424	1	COVER	FX36 TO SER.NO.-0095
8	F067139	1	Hydr. Cylinder Rod Guide	FX36 FROM SER.NO.0096-
9	-	2	Part 12	-
10	-	1	Part 13	-
11	-	1	Part 14	-
12	-	1	Part 15	-
13	-	1	Part 16	-
14	-	1	Part 17	-
15	-	1	Part 18	-
16	-	1	Part 19	-
17	-	1	Part 20	-
18	F054405	1	Bearing	-
19	58M7015	2	Lubrication Fitting	-

GRAPPLE CYLINDER, LOGLIFT FX35, FX36 [04D15]
