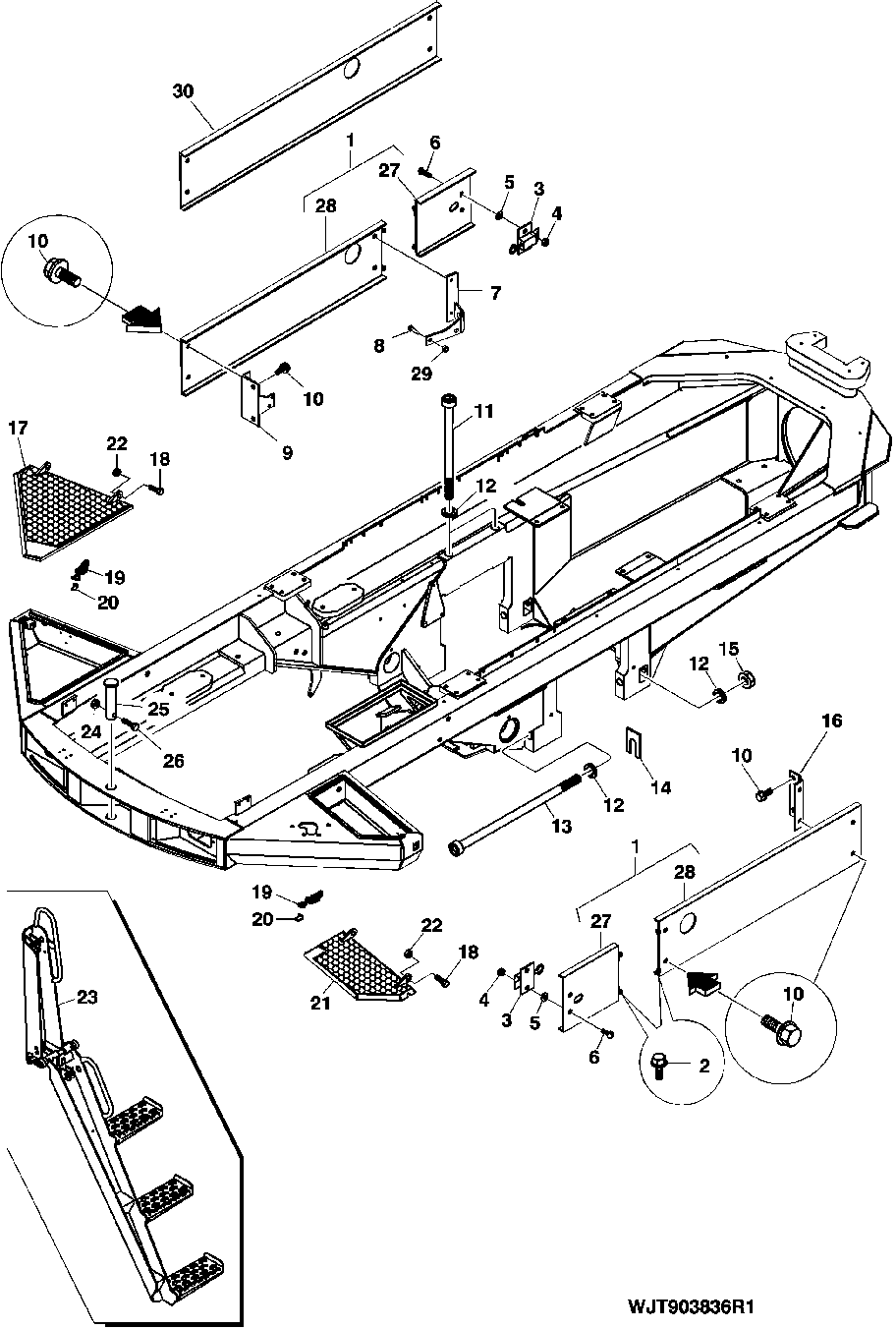

FRONT FRAME, SIDE PANELS AXLE MOUNTING BOLTS [02F13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F613993	2	BRACKET	INCL ITEMS 2,27,28, 1 QTY FROM SER.NO. 0680-
2	F056049	4	Cap Screw	2 QTY FROM SER.NO. 0680-
3	F052720	2	Catch	-
4	F003585	4	LOCK NUT	-
5	24M7481	4	Washer	5.500 X 18 X 2 MM
6	21M7545	4	Screw	M5 X 16
7	F613800	1	YOKE	-
8	19M9641	2	Cap Screw	M10 X 35
9	F604040	1	Bracket	-
10	19M9567	12	Screw	M8 X 16
11	F044901	4	BOLT	-
12	F046573	8	Lock Washer	-
13	F055787	2	Screw	-
14	F042297	2	PLATE	-
15	14M7607	2	Nut	M27
16	F046158	1	ANGLE	-
17	F624356	1	COVER	INCL ITEM 19
18	19M9737	4	Screw	M8 X 20
19	F038717	2	CATCH	-
20	F051323	2	CATCH	-
21	F624358	1	COVER	INCL ITEM 19
22	F003587	4	LOCK NUT	-
23	-	1	Part 23	SEE PAGE 2160-18
24	14M7528	1	Lock Nut	-
25	F024119	1	PIN	-
26	19M9621	1	Cap Screw	M6 X 50
27	F631745	2	COVER	-
27	F635214	1	Cover	-
28	F631746	2	PANEL	-
28	F635220	1	PANEL	-
29	F003588	2	LOCK NUT	M10
30	F635092	1	PANEL	-

FRONT FRAME, SIDE PANELS AXLE MOUNTING BOLTS [02F13]
