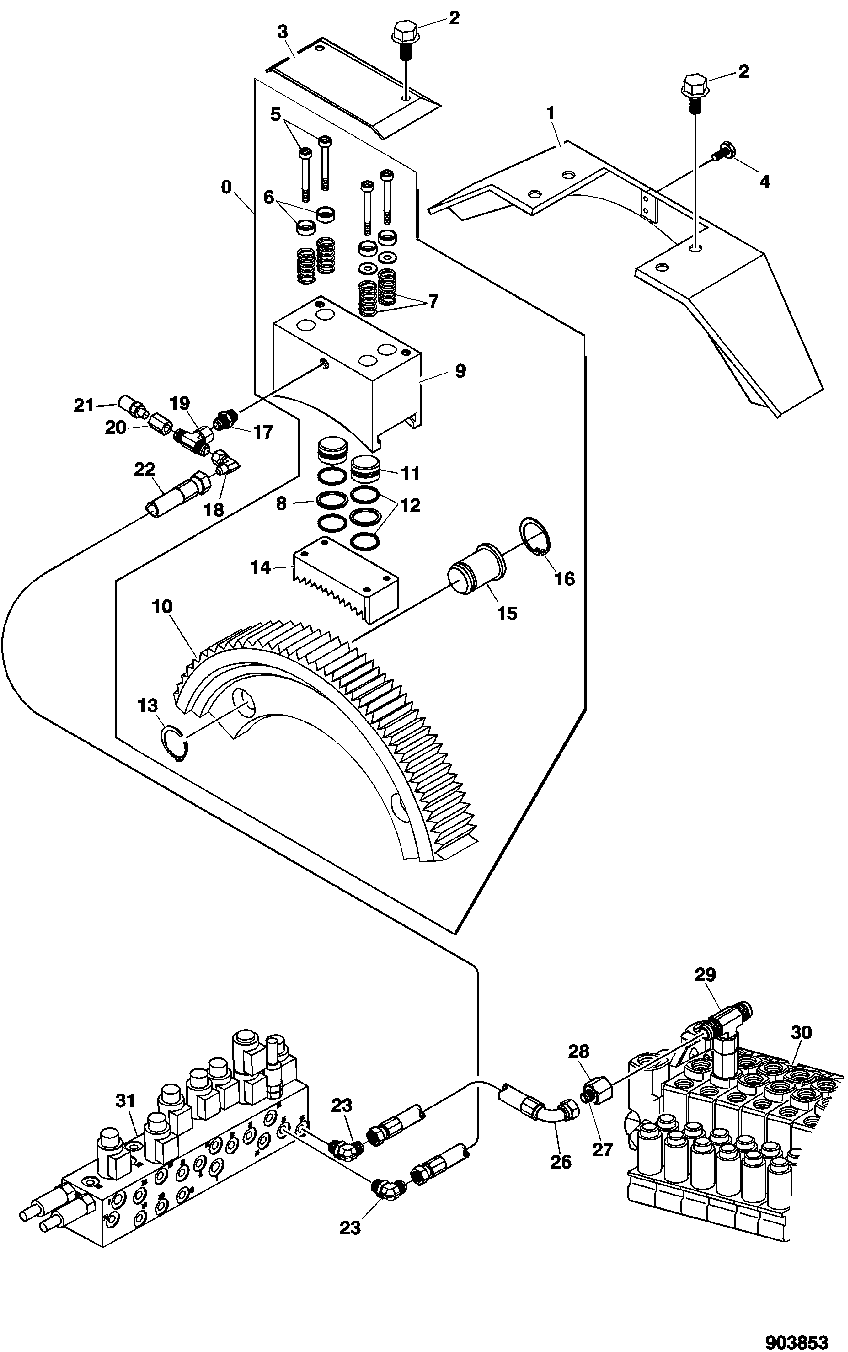

FRAME BRAKE MOUNT FROM SERIAL NO. 0378- [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F623371	1	Brake	INCL ITEMS 5-16
1	F612000	1	GUARD	-
2	19M9567	6	Screw	M8 X 16
3	F602644	1	PLATE	-
4	19M9679	2	Cap Screw	M8 X 10
5	19M9716	4	Screw	M12 X 60
6	F600997	4	Sleeve	-
7	F049084	4	Spring	-
8	F062579	2	SEAL	-
9	F623372	1	FRAME	-
10	F046147	1	Rim	-
11	F622577	2	Piston	-
12	F434129	4	Hydr. Cylinder Rod Guide	-
13	F003359	2	CIRCLIP	-
14	F046148	1	RACK	-
15	F046150	2	PIN	-
16	F003373	2	Snap Ring	-
17	F005057	1	Fitting	-
18	F022417	1	Elbow Fitting	-
19	F005076	1	Tee Fitting	-
20	F024364	1	Fitting	-
21	F023426	1	Fitting	-
22	F062801	1	Hydraulic Hose	L= 1600
23	F024599	2	Elbow Fitting	-
26	F046606	1	Hydraulic Hose	L= 600
27	F005078	1	Reducer	-
28	F005092	1	Sleeve Fitting	-
29	-	1	Part 28	SEE PAGE 3163-4
30	-	1	Part 29	SEE PAGE 3762-2
31	-	1	Part 30	SEE PAGE 2162-2
