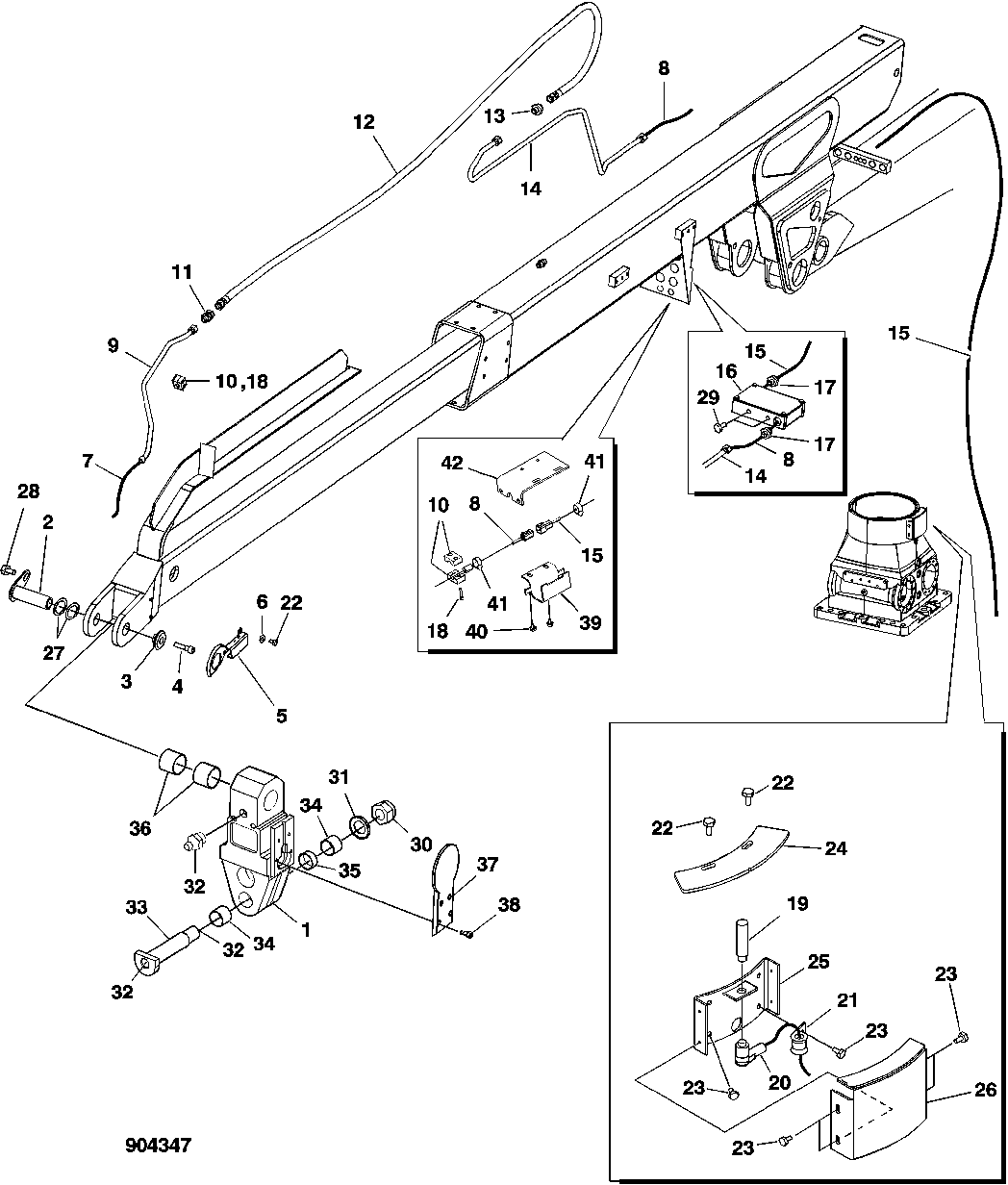

FORWARDER BOOM SCALE (CF885) [03I11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F067169	1	SENSOR	(REPLACES F063895)
2	F624653	1	PIN FASTENER	-
3	F624658	1	COVER	-
4	19M8656	1	Screw	M16 X 60
5	F625666	1	COVER	-
6	24M7506	2	Washer	6.400 X 12 X 1.600 MM (0.252" X 0.472" X 0.063")
7	F639606	1	WIRING HARNESS	(REPLACES F621480)
8	F632062	1	WIRING HARNESS	-
9	F625680	1	PIPE	-
10	F011487	1	Hose Support	-
11	F024602	1	Fitting	-
12	F065023	1	HYDRAULIC HOSE	-
13	F005085	1	Fitting	-
14	F618079	1	LINE	-
15	F635383	1	WIRING HARNESS	-
16	F618889	1	Box	-
17	F030554	2	FITTING	-
18	19M9727	2	Screw	-
19	F066808	1	Sensor	(REPLACES F039297)
20	F612156	1	Wiring Harness	-
21	F010517	1	Hose Support	-
22	19M9674	2	Cap Screw	M6 X 12
23	19M9673	7	Cap Screw	M6 X 10
24	F627700	1	PLATE	-
25	F051069	1	BRACKET	-
26	F051068	1	COVER	-
27	F064759	2	RING	-
28	F023744	1	Set Screw	-
29	19M9449	2	Screw	M12 X 16
30	F005615	1	Lock Nut	-
31	F013014	1	Washer	-
32	58M7015	3	Lubrication Fitting	-
33	F005625	1	PIN	-
34	F010668	2	Bearing	-
35	F629034	1	BUSHING	-
36	F010872	2	BEARING BUSHING	-
37	F627716	1	COVER	-
38	F054621	4	Screw	-
39	F630175	1	COVER	-
40	19M9446	2	Screw	M8 X 12
41	F003669	2	HOSE CLAMP	-
42	F630177	1	BRACKET	-

FORWARDER BOOM SCALE (CF885) [03I11]
