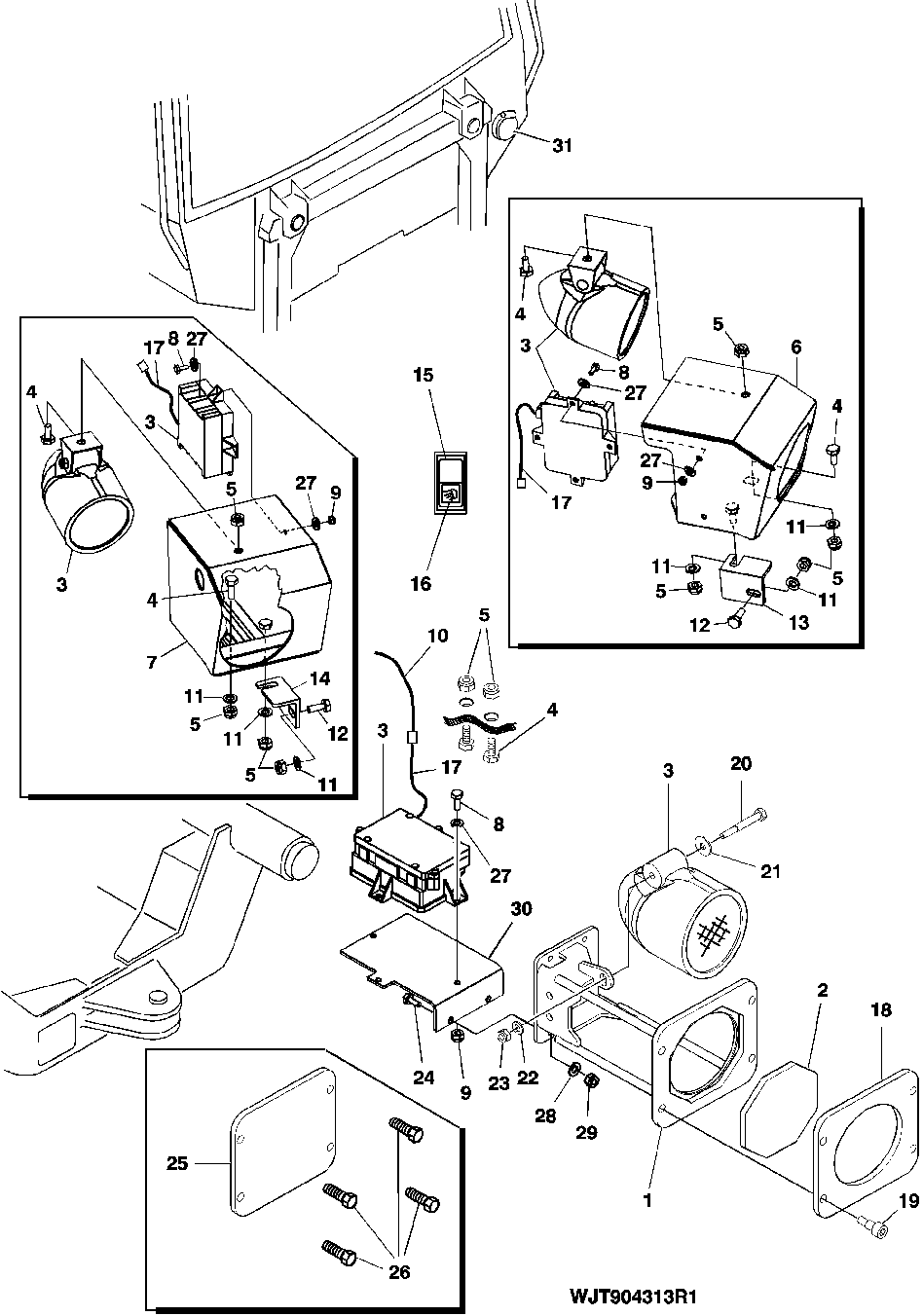

EXTRA LIGHT SET, XENON [02D03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F627582	1	Support	-
2	F627590	1	Reinforcement	-
3	F066625	3	FLOODLAMP	(REPLACES LIGHT F063451 AND INDUCTOR F063030)
3	F066694	3	Bulb	F066881 BULB HOLDER FOR XENON LIGHT F063451 AH204677 BULB FOR XENON LIGHT F063451
4	19M9638	6	Cap Screw	M10 X 20
5	F003588	4	LOCK NUT	M10
6	F627349	1	GUARD	-
6	F635317	1	Guard	-
7	F627352	1	GUARD	-
7	F635314	1	Guard	-
8	19M9668	7	Cap Screw	M5 X 12
9	F003585	7	LOCK NUT	-
10	F613665	1	CABLE	-
11	24M7488	6	Washer	10.500 X 20 X 2 MM
12	19M9639	2	Cap Screw	M10 X 25
13	F627355	1	SUPPORT	-
13	F635315	1	Support	-
14	F635316	1	Support	-
14	F627472	1	SUPPORT	-
15	F020122	1	Switch	-
16	F011050	1	SYMBOL	-
17	F632441	3	Wiring Harness	(REPLACES F625782 FOR F063451 LIGHT)
18	F627581	1	Plate	-
19	19M9708	4	Screw	M10 X 45
20	19M9631	1	Cap Screw	M8 X 60
21	24M7508	1	Washer	8.400 X 24 X 2 MM
22	24M7509	1	Washer	8.400 X 16 X 1.600 MM
23	14M7452	1	Lock Nut	M8
24	19M9675	2	Cap Screw	M6 X 16
25	F627678	1	Cover	-
26	19M9638	4	Cap Screw	M10 X 20
27	24M7502	7	Washer	5.300 X 10 X 1 MM (0.209" X 0.394" X 0.039")
28	19M7506	2	Cap Screw	M8 X 75
29	14M7528	2	Lock Nut	-
30	F632654	1	Bracket	-
31	F066012	1	Socket Outlet	-
