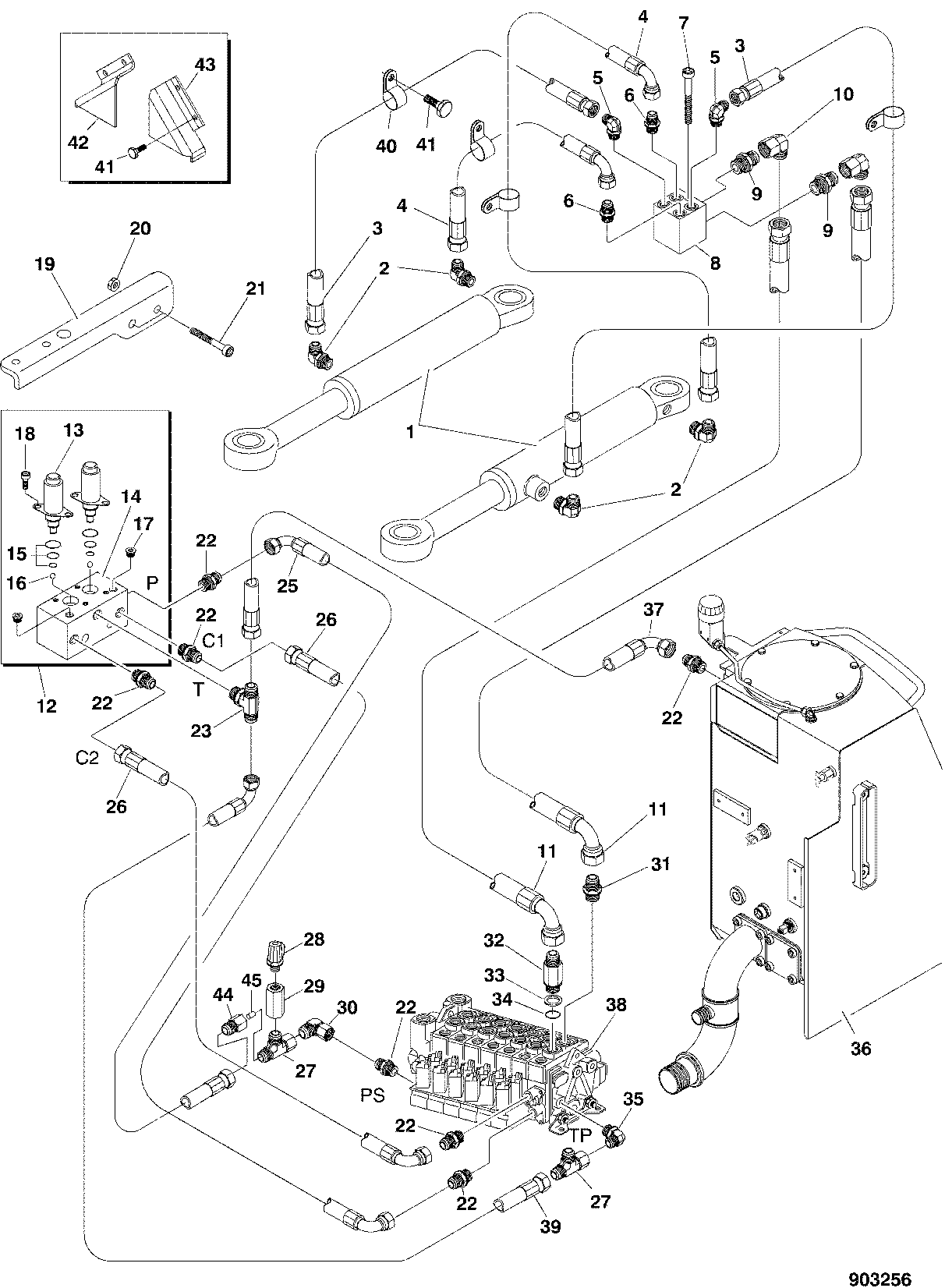

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F059127 2500 2 903256 [903256]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	F012592	4	Elbow Fitting	-
3	F027355	2	HOSE-ASSY	-
4	F026902	2	Hydraulic Hose	-
5	F010072	2	ELBOW NIPPLE	-
6	F005060	2	Fitting	-
7	F003476	2	SCREW	-
8	F024179	1	Manifold	-
9	F012534	2	Fitting	-
10	F005046	2	Elbow Fitting	-
11	F026450	2	HOSE-ASSY	-
12	F036430	1	VALVE	-
13	F061736	2	Elec.Proportional Valve	-
14	F040969	1	VALVE BLOCK	-
15	F030943	2	SEAL KIT	-
16	F031706	2	Orifice	-
17	F026221	2	PLUG	-
18	F001624	4	SCREW	-
19	F614320	1	BRACKET	-
20	F003586	2	LOCK NUT	-
21	F015784	2	CAP SCREW	-
22	F005057	7	Fitting	-
23	F026606	1	TEE FITTING	-
24	F024309	1	Hydraulic Hose	-
25	F039954	1	HOSE-ASSY	-
26	F024306	2	HOSE-ASSY	-
27	F023535	2	Tee Fitting	-
28	F023426	1	Fitting	-
29	F024364	1	Fitting	-
30	F022417	1	Elbow Fitting	-
31	F012507	1	Fitting	-
32	F027429	1	FRAME	-
33	F027711	1	SUPPORT RING	-
34	F021688	1	O-RING	-
35	F024599	1	Elbow Fitting	-
36	-------	1	O-RING	-
37	F059066	1	HYDRAULIC HOSE - FABRICATE	-
38	-------	1	O-RING	-
39	F014737	1	HYDRAULIC HOSE - FABRICATE	-
40	F004423	4	Hose Clamp	-
41	F008445	8	SCREW	-
42	F600143	1	PLATE	-
43	F600615	1	PLATE	-
44	F040264	1	Fitting	-
45	F004626	2	Orifice	-

HYDRAULIC SYSTEM STEERING CYLINDERS MOUNTING F059127 2500 2 903256 [903256]
