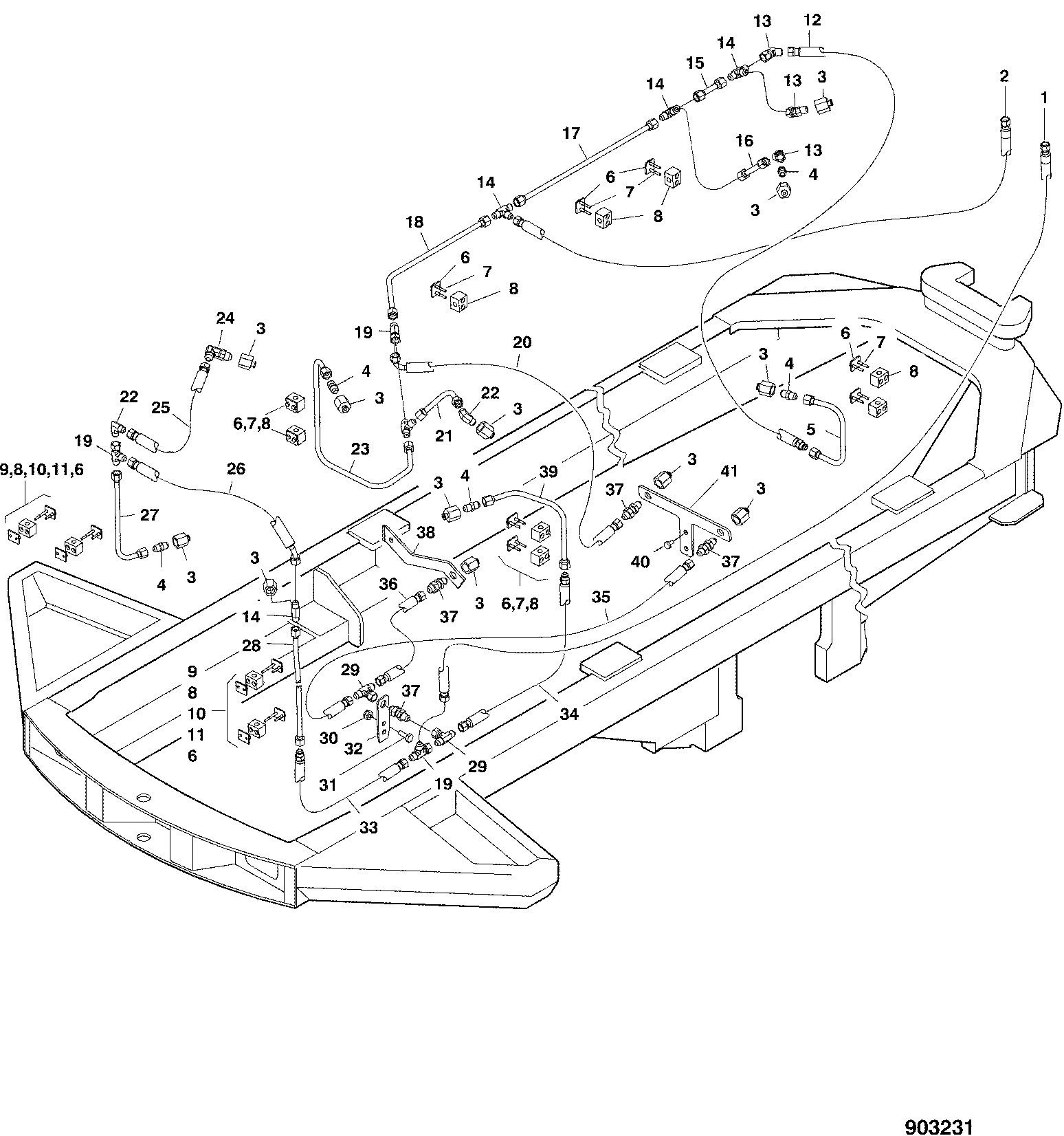

FRAME, PROTECTION PLATES EXTINGUISHING SYSTEM F059127 6700 4 903231 [903231]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F050994	1	HOSE-ASSY	-
2	F050995	1	HOSE-ASSY	-
3	F051122	12	NOZZLE	-
4	F026843	5	Fitting	-
5	F050950	1	TUBE	-
6	F051592	13	Cover	-
7	F003468	18	SCREW	-
8	F051593	13	Hose Support	-
9	F050997	4	BOTTOM PLATE	-
10	F003467	4	SCREW	-
11	F003470	4	SCREW	-
12	F050989	1	HOSE-ASSY	-
13	F012521	3	Elbow Fitting	-
14	F010124	5	T-CONNECTION	-
15	F050957	1	TUBE	-
16	F050958	1	TUBE	-
17	F050959	1	TUBE	-
18	F616146	1	TUBE	-
19	F005073	3	Tee Fitting	-
20	F050993	1	Hydraulic Hose	-
21	F616253	1	TUBE	-
22	F051873	2	Elbow Fitting	-
23	F614163	1	TUBE	-
24	F020163	1	CONNECTION	-
25	F050980	1	HYDRAULIC HOSE	-
26	F050986	1	HYDRAULIC HOSE	-
27	F050955	1	TUBE	-
28	F050951	1	TUBE	-
29	F031738	2	Tee Fitting	-
30	F003588	1	LOCK NUT	-
31	F003532	1	SCREW	-
32	F616231	1	Hose Support	-
33	F050985	1	HYDRAULIC HOSE	-
34	F616232	1	HYDRAULIC HOSE	-
35	F050988	1	HYDRAULIC HOSE	-
36	F050987	1	HYDRAULIC HOSE	-
37	F026188	4	Fitting	-
38	F616327	1	BRACKET	-
39	F050952	1	TUBE	-
40	F003530	2	SCREW	-
41	F616180	1	HOSE HOLDER	-

FRAME, PROTECTION PLATES EXTINGUISHING SYSTEM F059127 6700 4 903231 [903231]

Нет текстового описания
