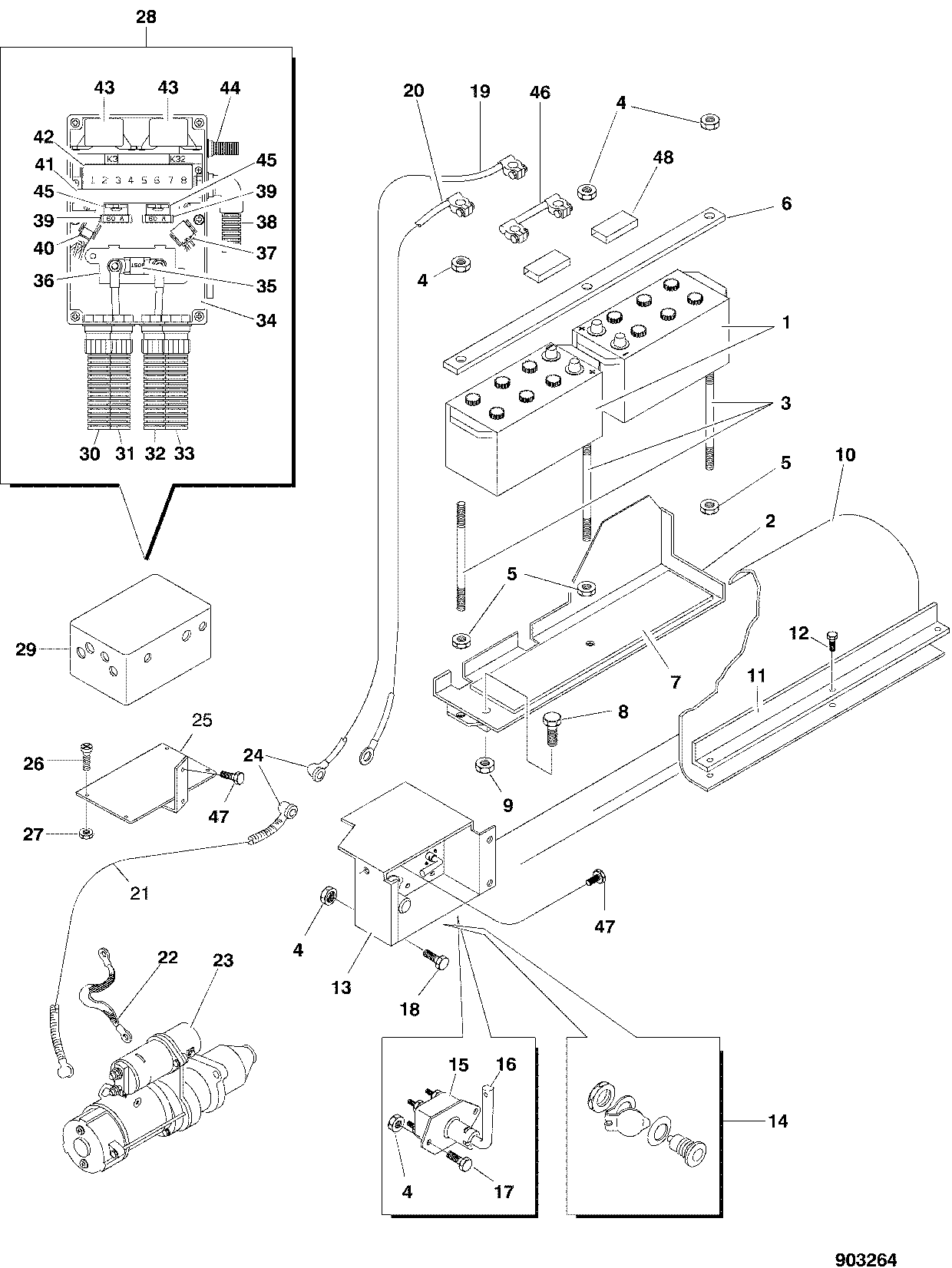

ELECTRICAL SYSTEM BATTERY MOUNTING F059127 3100 2 903264 [903264]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F055247	2	BATTERY	-
2	F042516	1	BATTERY SUPPORT	-
3	F042524	3	BAR	-
4	F003587	7	LOCK NUT	-
5	F003563	3	NUT	-
6	F042522	1	BAR	-
7	F042529	1	PLATE	-
8	F003532	3	SCREW	-
9	F003589	3	LOCK NUT	-
10	F616895	1	PLATE	-
11	F612696	1	SUPPORT	-
12	F038353	3	SCREW	-
13	F616709	1	HOUSING ASSY	-
14	F027042	1	Socket	-
15	F010909	1	Switch	-
16	F015012	1	HAND LEVER	-
17	F003523	2	SCREW	-
18	F021702	2	SCREW	-
19	F045740	1	CABLE	-
20	F009354	1	Wiring Harness	-
21	F046198	1	Battery Cable	-
22	F046204	1	CABLE	-
23	F059727	1	STARTER MOTOR	-
24	F013919	3	Boot	-
25	F612291	1	BASE ASSY	-
26	F003709	6	SCREW	-
27	F003584	6	LOCK NUT	-
28	-------	1	O-RING	-
29	F613098	1	BOX	-
30	F600655	1	WIRING HARNESS	-
31	F042497	1	CABLE, MAINSW-FUSEB	-
32	F042477	1	CABLE	-
33	F612235	1	CABLE HARNESS	-
34	F042584	1	PLATE	-
35	F046107	1	Fuse	-
36	F046106	1	FUSE HOLDER	-
37	F005263	1	Electrical Connector Assy	-
38	F612949	1	CABLE HARNESS	-
39	F046105	2	FUSE	-
40	F011332	1	Electrical Connector Assy	-
41	F613120	1	PLATE	-
42	F023505	1	Fuse Box	-
43	F005289	2	Relay	-
44	F612116	1	CABLE	-
45	F046104	2	FUSE HOLDER	-
46	F046197	1	CABLE	-
47	F044730	4	SCREW	-
48	F060205	2	SHRINKING TUBE	-
-	F005284	2	FUSE	-
-	F005285	2	FUSE	-
-	F001556	3	FUSE	-
-	F016336	2	FUSE	-

ELECTRICAL SYSTEM BATTERY MOUNTING F059127 3100 2 903264 [903264]
