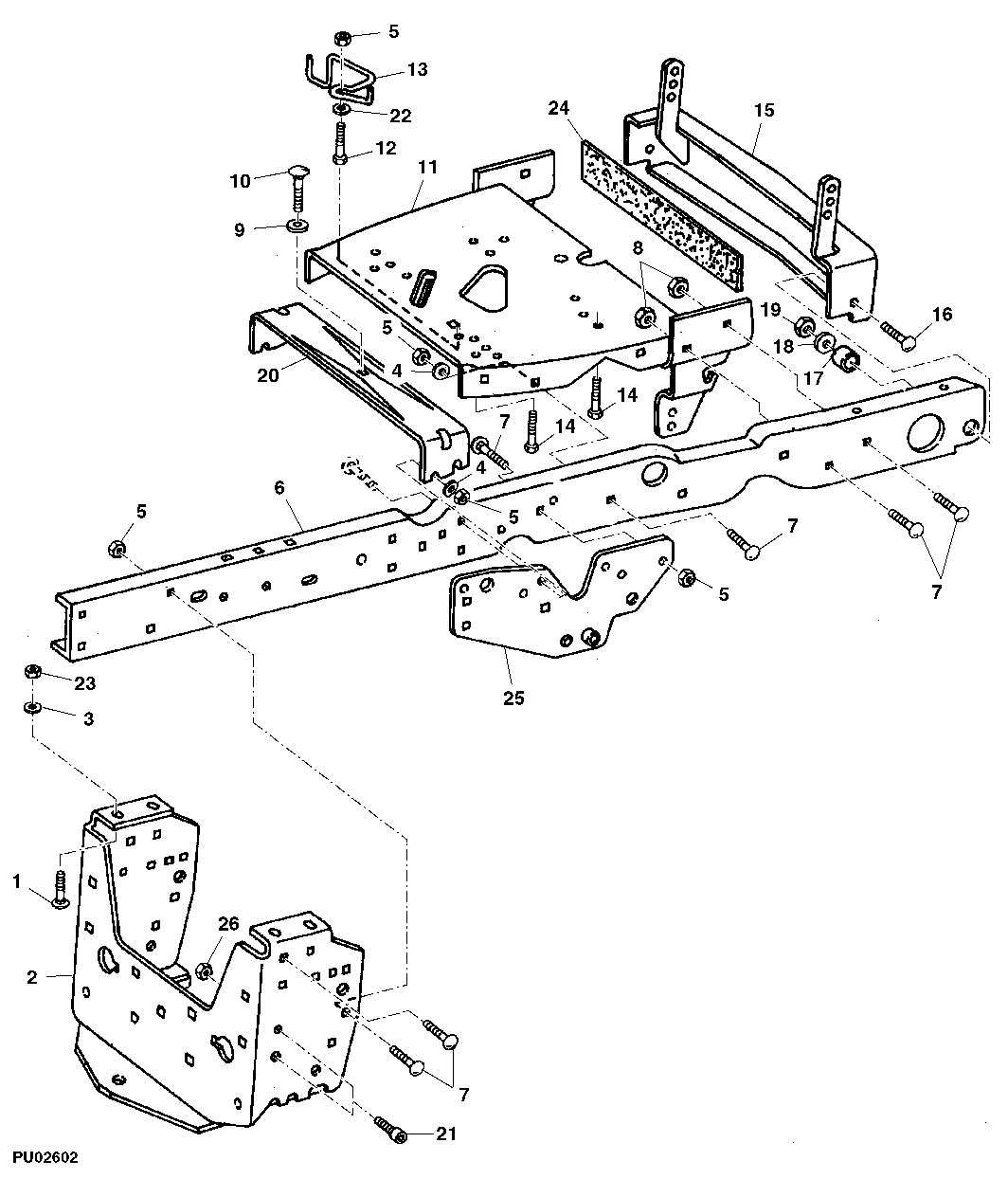

FRAME, HITCH PLATE, ENGINE BASE AND BUMPER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7183	2	Bolt	M8 X 16, HITCH
2	M73200	1	Hitch Plate	(NLA), (SUB FOR M86393)
3	M84309	2	Nut	BETWEEN HITCH PLATE AND FENDERDECK
4	24H1136	10	Washer	11/32" X 11/16" X 0.065"
5	14M7273	18	Nut	M8
5	E63525	8	Nut	M8, (PLATES TO FRAME)
6	M75780	1	Frame	RH (NLA), (SUB FOR M89442)
6	M89443	1	Frame	LH
7	03M7184	22	Bolt	M8 X 20
8	14M7298	12	Flange Nut	M8
9	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
10	03M7221	1	Bolt	M6 X 16
11	AM101553	1	Base	ENGINE (NLA)
12	19M7301	1	Cap Screw	M8 X 40
13	M91458	1	Guide	BELT
14	19M7866	4	Screw	M8 X 20
15	AM101554	1	Bumper	(NLA)
16	19H1731	2	Cap Screw	3/8" X 1"
17	M80533	2	Washer	-
18	24H1305	2	Washer	13/32" X 13/16" X 0.065"
19	T11234	2	Lock Nut	-
20	M89574	1	Support	CLUTCH (NLA)
21	19M7139	4	Cap Screw	M8 X 20, LH
21	19M7660	2	Screw	M8 X 20, RH, (SUB FOR M89779)
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	14M7298	2	Flange Nut	M8
24	M75805	1	Pad	(NLA)
25	AM101556	1	Support	R.H. AXLE MOUNTING (NLA)
25	AM101559	1	Support	L.H. AXLE MOUNTING
26	E63525	3	Nut	FREE SPINNING

FRAME, HITCH PLATE, ENGINE BASE AND BUMPER
