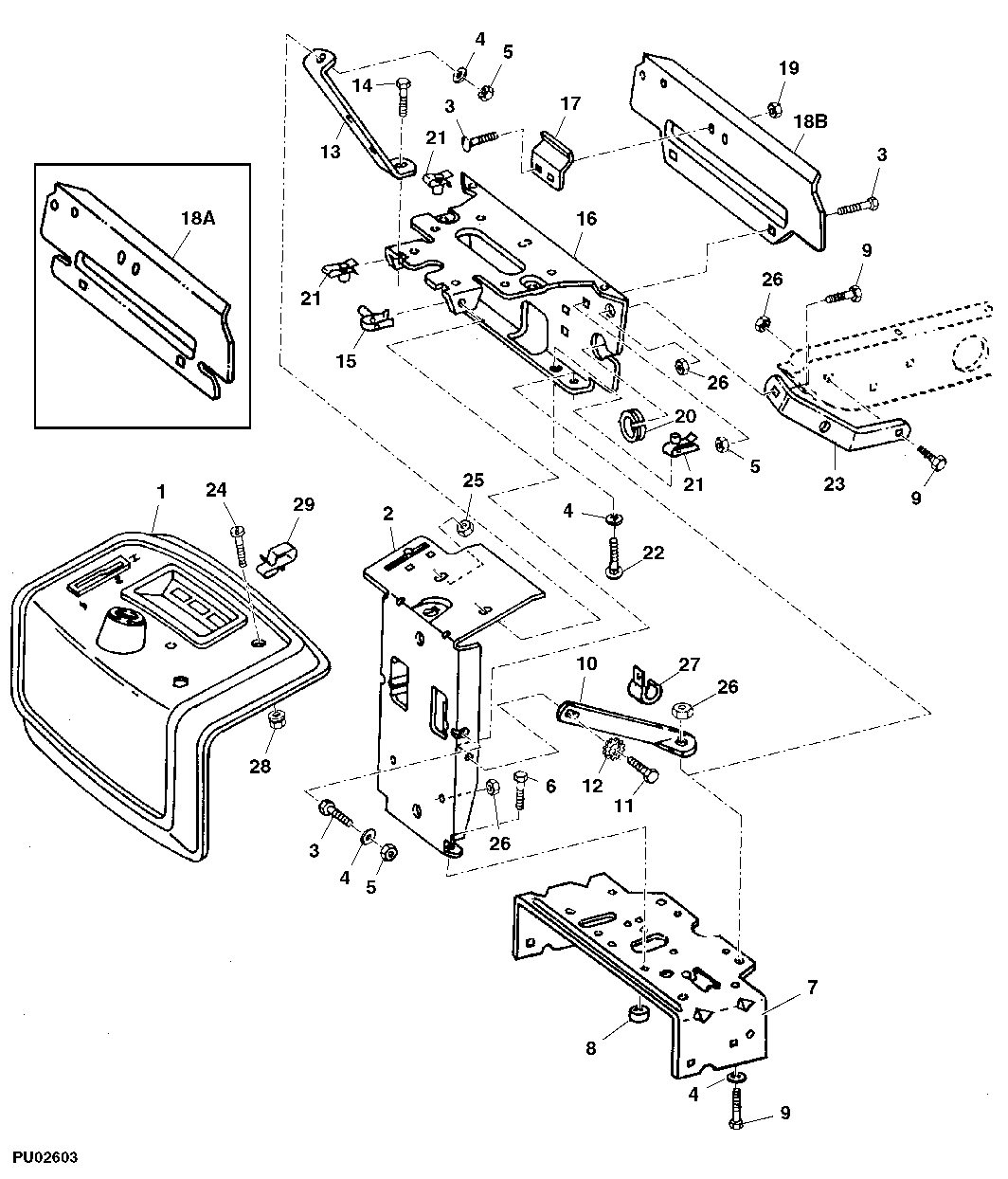

DASH PANEL, SUPPORT AND PEDESTAL BASE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM103412	1	Panel	DASH (NLA), (DOES NOT INCLUDE INSTRUMENT PANEL LENS DECAL)
2	M89545	1	Support	DASH (NLA)
3	03M7221	1	Bolt	M6 X 16
4	24M7139	1	Washer	6.400 X 18 X 1.600 mm
5	14M7272	4	Nut	M6
6	37M7092	2	Screw	M8 X 16
7	M89444	1	Base	PEDESTAL (NLA)
8	M84309	2	Nut	-
9	03M7184	8	Bolt	M8 X 20
10	M89634	1	Strap	R.H. (NLA)
10	M89635	1	Strap	L.H. (NLA)
11	19M7163	2	Cap Screw	M8 X 25
12	12H334	2	Lock Washer	5/16"
13	M89812	1	Bracket	(NLA)
14	19M7560	2	Cap Screw	M6 X 16
15	M84971	2	Nut	M8
16	M74862	1	Support	BATTERY (NLA), (SUB FOR M89546 OR M70708)
17	M89816	1	Latch	HOOD (NLA)
19	14M7303	2	Flange Nut	M6
20	M71617	1	Grommet	NLA; FITS 1-1/4" HOLE; (SUB FOR H27703)
20	M74861	1	Grommet	NLA; FITS 1-3/8" HOLE
21	M84972	4	Nut	M6
22	19M7560	2	Cap Screw	M6 X 16
23	M71622	1	Brace	LH (NLA)
23	M70694	1	Brace	RH (NLA)
24	21H1471	2	Screw	0.164" X 3/4"
25	14H605	2	Nut	0.164"
25	M74782	2	Nut	-
26	14M7273	8	Nut	M8
27	N10010	1	Clip	-
28	M78444	2	Nut	(SUB FOR M70700)
29	M84739	2	Clip	(NLA), (SUB FOR R20847, THIS APPLICATION)
18A	M89784	1	Partition	(SUB M70715)
18B	M70715	1	Partition	(NLA)

DASH PANEL, SUPPORT AND PEDESTAL BASE
