CLUTCH AND BELLCRANK

CLUTCH AND BELLCRANK

CLUTCH AND BELLCRANK

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

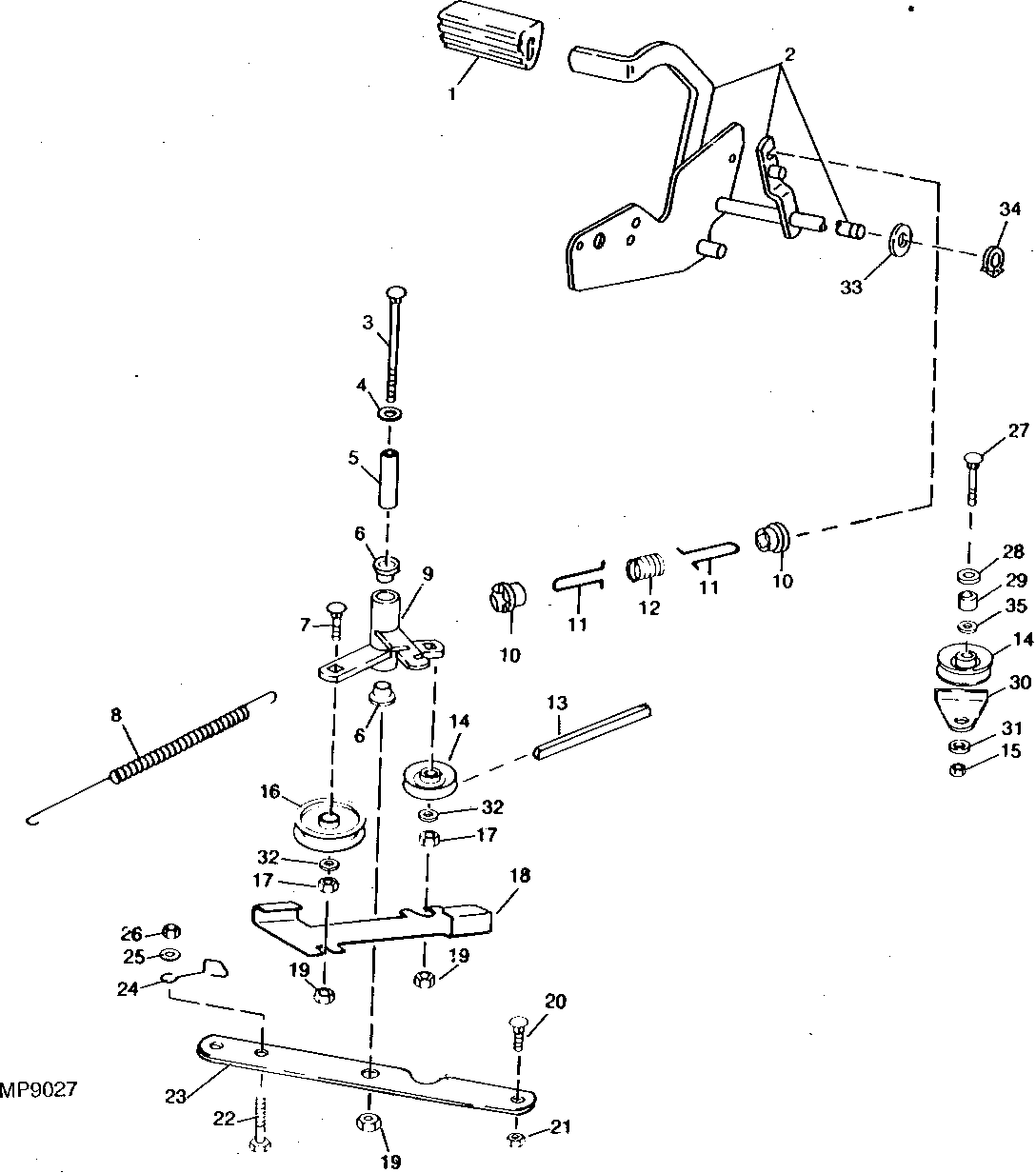

CLUTCH AND BELLCRANK

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M71587	1	Pad	(SUB FOR M83306)
2	AM101558	1	Pedal	(NLA)
3	M89113	1	Bolt	-
4	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
5	M82385	1	Bushing	(NLA)
6	M80084	2	Bushing	-
7	03H2309	2	BOLT	3/8" X 1-3/4"
8	M84219	1	Extension Spring	-
9	AM37703	1	Pivot	(NLA)
10	M82387	2	Cap	-
11	M82402	2	Link	-
12	M82388	2	Compression Spring	-
13	M86996	1	BELT	-
14	AM115682	2	Idler	(ALSO ORDER 24H1682), (SUB FOR AM32672 OR AM103019)
15	E50102	1	Lock Nut	(SUB FOR M63440)
16	AM103018	1	Idler	(ALSO ORDER 24H1682), (SUB FOR M41647)
17	14H732	2	Nut	3/8"
18	M82312	1	Guard	BELT
19	14H812	3	NUT	3/8"
20	03M7184	1	Bolt	M8 X 20
21	14M7166	2	Lock Nut	M8
22	03M7184	1	Bolt	M8 X 20
23	M91453	1	Support	(NLA)
24	M82515	1	Support	(NLA)
25	24M7055	1	Washer	8.400 X 16 X 1.600 mm
26	14H785	1	Nut	5/16"
27	03H2334	1	Bolt	3/8" X 2-1/2"
28	24H1700	1	WASHER	15/32" X 1" X 0.134"
29	M80533	1	Washer	-
30	M82400	1	Guard	-
31	24H1305	1	Washer	13/32" X 13/16" X 0.065"
32	24H1682	2	Washer	13/32" X 7/8" X 0.120"
33	24H1896	1	Washer	41/64" X 13/16" X 0.060"
34	N105572	1	Snap Ring	-
35	24H1682	1	Washer	13/32" X 7/8" X 0.120"
