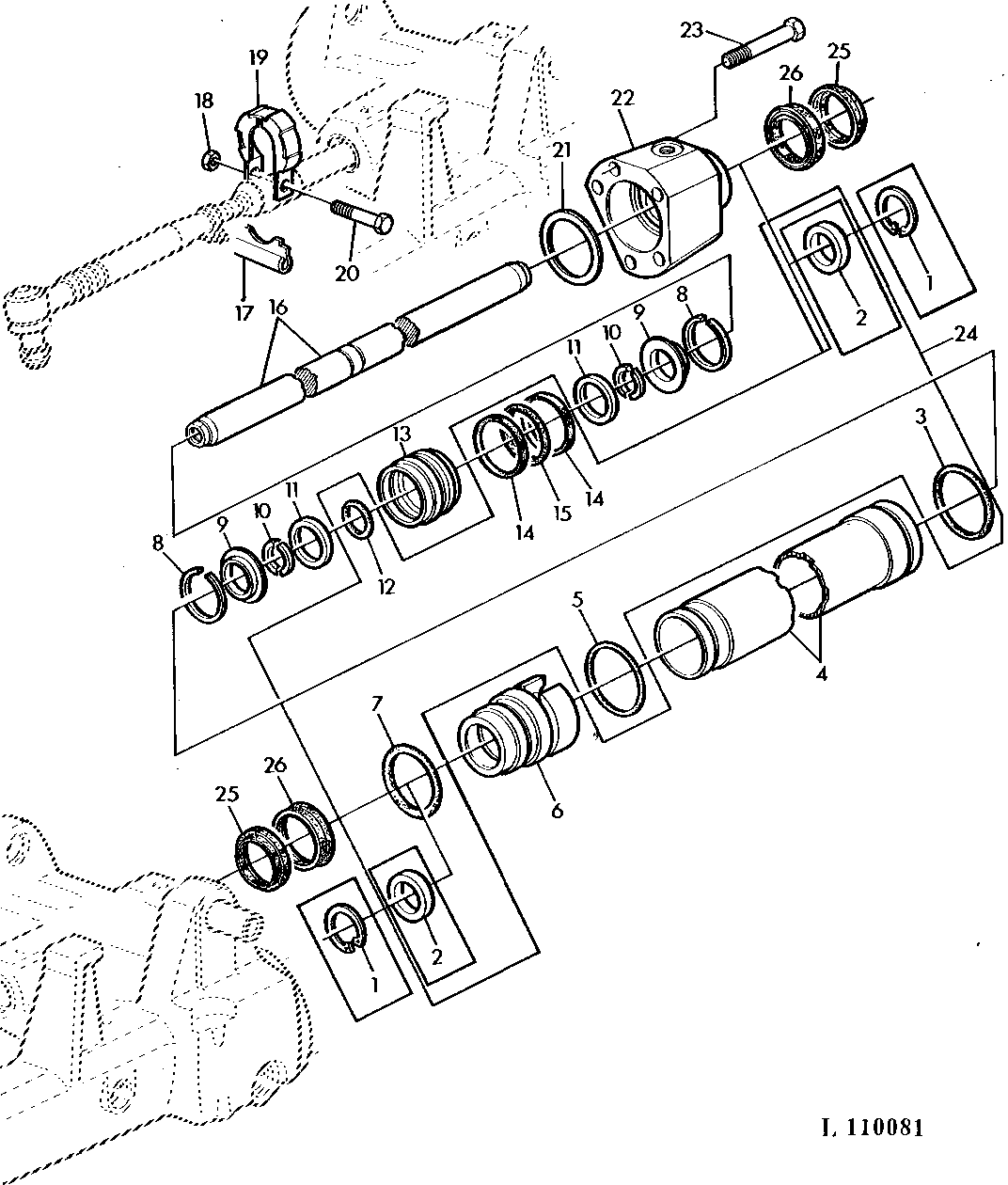

STEERING CYLINDER PARTS WITH FRONT WHEEL DRIVE-APL 325 [02C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L40249	2	SNAP RING	-
2	AL38129	2	SEAL	-
3	L40319	1	O-RING	-
4	L40025	1	Hydraulic Cylinder Barrel	-
5	L40318	1	O-Ring	-
6	L41315	1	Guide	-
6	L40209	1	GUIDE	-
7	L40320	1	O-Ring	-
8	40M7127	2	Snap Ring	-
9	L40033	2	Washer	-
10	L40203	2	Ring	-
11	L40016	2	Washer	-
12	L40321	1	O-Ring	-
13	L40034	1	Piston	-
14	L40163	2	Scraper Ring	-
15	L40035	1	O-Ring	-
16	L40211	1	Hydraulic Cylinder Rod	-
17	L40264	2	Hinge	-
18	14M7029	2	Nut	M8
19	AL38038	2	Stop	45/50
19	AL38037	2	Stop	40/50
20	19M7164	2	Cap Screw	M8X50
21	L40156	1	Washer	TK=1 6MM
21	L39999	1	Washer	TK=1 8MM
21	L40155	1	Washer	TK=1 7MM
21	L40157	1	Washer	TK=1 5MM
21	L40158	1	Washer	TK=1 4MM
21	L40159	1	Washer	TK=1 3MM
21	L40160	1	Washer	TK=1 2MM
21	L40161	1	Washer	TK=1 1MM
21	L40162	1	Washer	TK=1 0MM
22	L41316	1	Guide	-
22	L40210	1	GUIDE	-
23	19M8081	5	Cap Screw	M10X80
24	AL39002	1	GASKET KIT	-
25	L41318	2	Seal	-
26	L41317	2	Seal	-

STEERING CYLINDER PARTS WITH FRONT WHEEL DRIVE-APL 325 [02C09]
