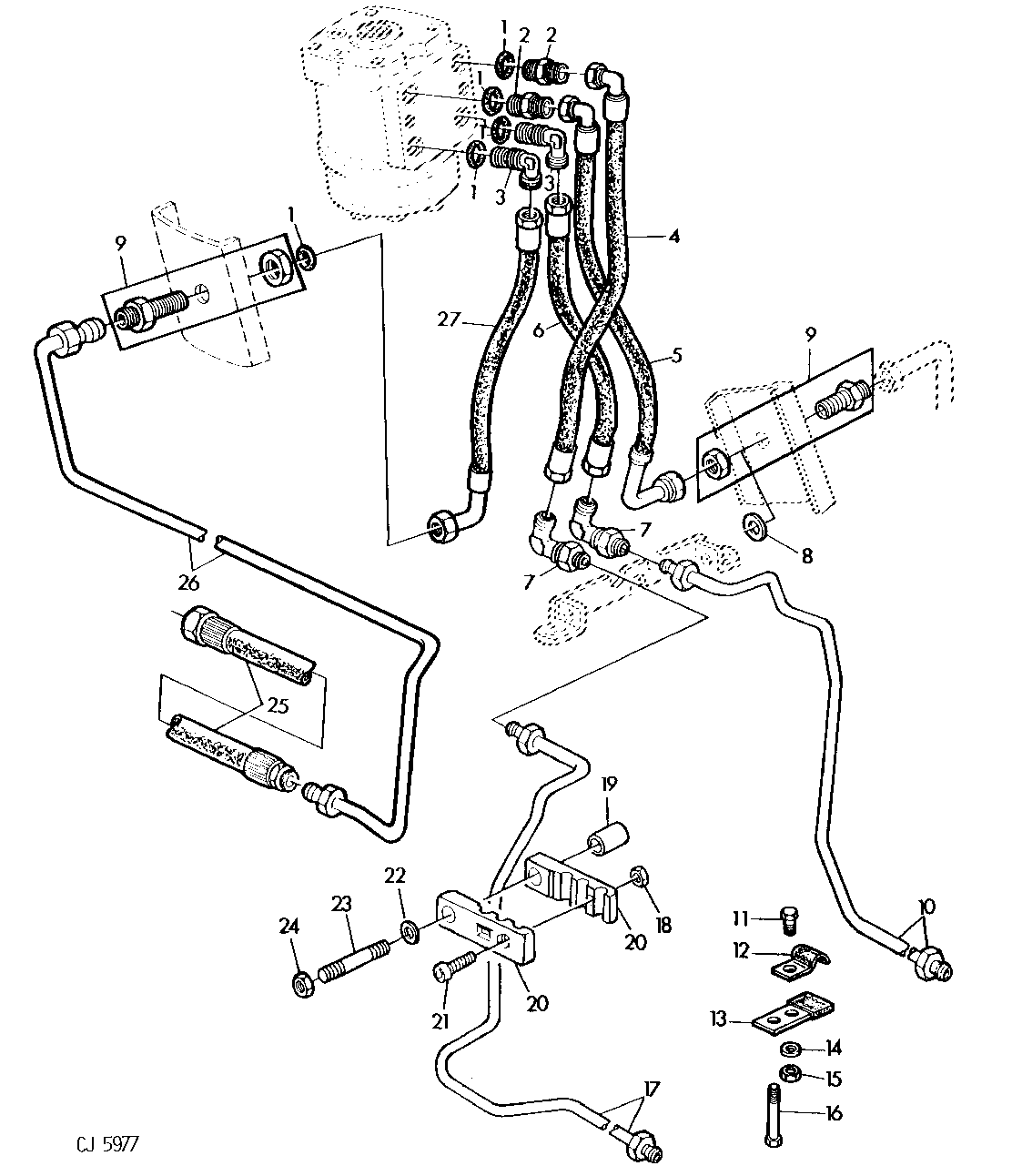

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS [02B15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L41383	4	Ring	-
2	L41898	2	Fitting	-
3	AL41290	2	Elbow Fitting	-
4	AL31647	1	Hydraulic Hose	-
5	AL41641	1	Hydraulic Hose	-
6	AL41642	1	Hydraulic Hose	-
7	AL31402	2	Elbow Fitting	-
8	24M7051	1	Washer	21X37X3MM
9	L63538	1	Union Fitting	(SUB FOR AL32895)
10	AL34784	1	OIL LINE	-
11	19M7386	2	Cap Screw	M12X20
12	R28538	2	CLAMP	-
13	CJ14537	2	STRAP	-
14	24M7145	1	Washer	15MM
15	14M7275	1	Nut	M12
16	CJ14538	1	CAP SCREW	-
17	AL34765	1	Oil Line	-
18	14M7027	1	NUT	M6
19	28H1518	1	Washer	3/8"X.312"
20	L37549	2	Clamp	-
21	19M7966	1	Screw	M6X25
22	24M7028	1	Washer	10 5X21X2MM
23	L38319	1	Stud	3/8"
24	14H812	1	NUT	3/8"
25	AL36118	1	Hydraulic Hose	-
26	AL36337	1	Oil Line	-
27	AL41722	1	Hydraulic Hose	-

HYDROSTATIC STEERING WITH TWO STEERING CYLINDERS [02B15]
