Открытый узел

FWD-DRIVE/MULTI-DISK CLUTCH [01F15]

FWD-DRIVE/MULTI-DISK CLUTCH [01F15]

FWD-DRIVE/MULTI-DISK CLUTCH [01F15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

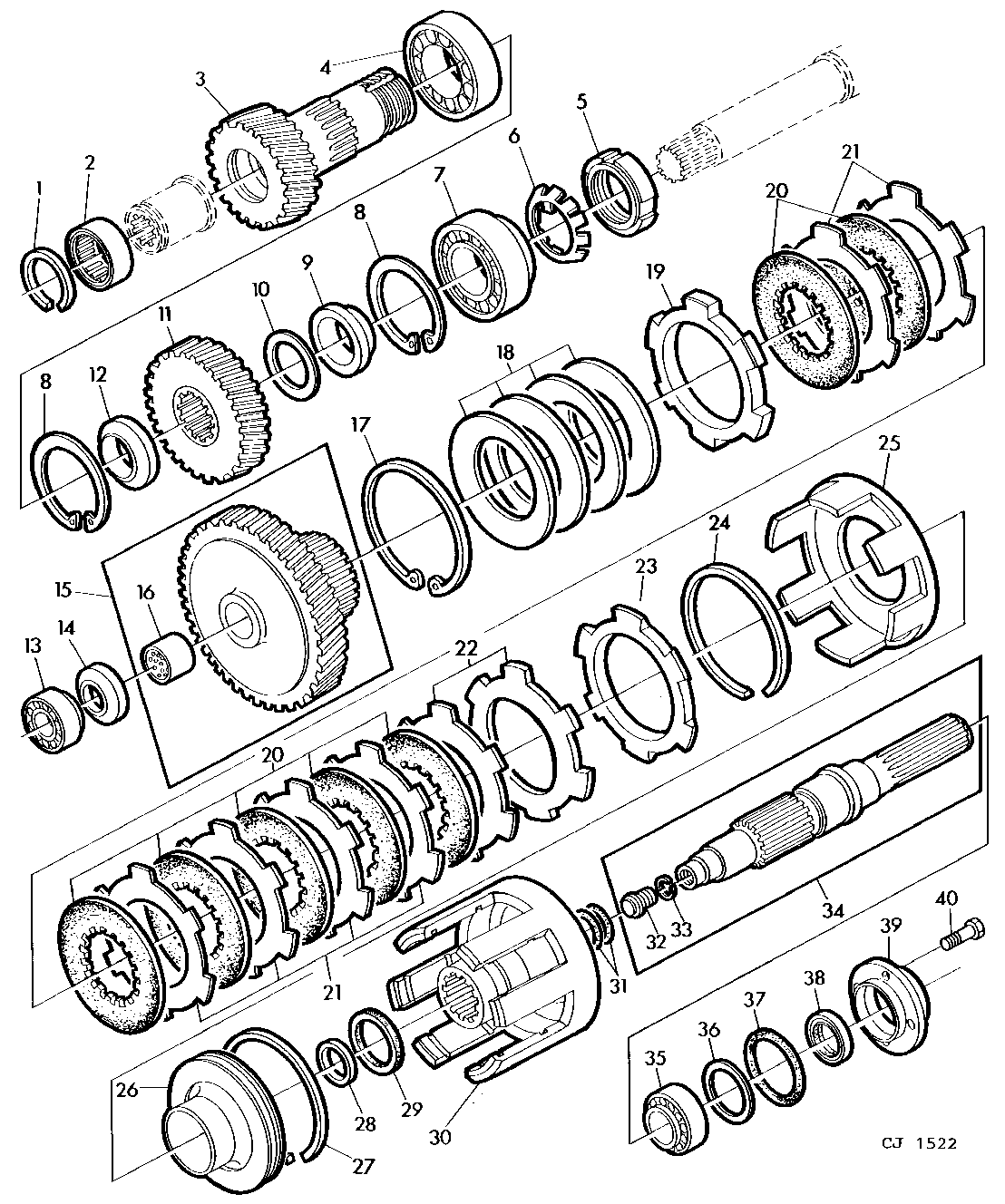

FWD-DRIVE/MULTI-DISK CLUTCH [01F15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L33745	1	Snap Ring	-
2	JD10071	1	Needle Bearing	-
3	L36725	1	Gear	Z=21 (FOR L33238)
3	L36724	1	Gear	Z=23 (SUB FOR L33265)
4	JD37219	1	Tapered Roller Bearing	-
5	52M7011	1	Nut	50X1,5MM
6	12M7083	1	Lock Plate	-
7	JD37087	1	Tapered Roller Bearing	-
7	JD10114	1	Tapered Roller Bearing	-
8	40M1873	2	Snap Ring	90X3MM
9	L33245	1	Spacer	-
10	L33242	1	Shim	TK=0,15MM(.0059")
10	L33243	1	Shim	TK=0,2MM(.008")
10	L33244	1	Shim	TK=0,5MM(.019")
11	L41165	1	Gear	Z=30 (SUB FOR L33241)
12	L33240	1	Bushing	-
13	JD37218	1	Tapered Roller Bearing	-
14	L33253	1	Washer	-
15	AL67651	1	Gear	Z=49 (SUB FOR AL28918 OR AL37596)
16	L33263	1	Bushing	-
17	40M7067	1	SNAP RING	-
18	L34068	4	Disk Spring	-
19	L37024	1	PLATE	(SUB FOR L34066)
20	L40624	9	DISK, WITH INNER SPLINE	KM/H25- (SUB FOR L34064)
20	L40624	8	DISK, WITH INNER SPLINE	KM/H25- (SUB FOR L34064)
21	L41864	8	DISK, WITH INNER SPLINE	KM/H25- (SUB FOR L34062)
21	L41864	7	DISK, WITH INNER SPLINE	KM/H25- (SUB FOR L34062)
22	L34063	1	Disk With Outer Spline	-
23	L37025	1	PLATE	(SUB FOR L34065)
24	L34067	1	Snap Ring	-
25	L34061	1	Drum	-
26	L34059	1	PISTON	-
27	L34060	1	Piston Ring	-
28	L33251	1	Washer	-
29	R39304	1	Washer	-
30	L34058	1	DRUM	-
31	H35244	2	Ring	-
32	R39279	1	Retainer	-
33	R34140	1	Ring	-
34	AL28925	1	Drive Shaft	INCL KEYS 31,32
35	JD37047	1	Tapered Roller Bearing	-
36	L40582	1	SHIM	TK=0,05MM
36	L40583	1	SHIM	TK=0,10MM
36	L33247	1	Shim	TK=0,15MM(.0059")
36	L33252	1	Shim	TK=0,2MM(.008")
36	L33260	1	Shim	TK=0,5MM(.019")
37	L33257	1	O-Ring	-
38	48M7039	1	Seal	(SUB FOR AL28828)
39	L33256	1	Bearing Housing W/O Bearing	-
40	19M7139	3	Cap Screw	8X1,25X20MM
