Открытый узел

PTO CLUTCH [01G23]

PTO CLUTCH [01G23]

PTO CLUTCH [01G23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

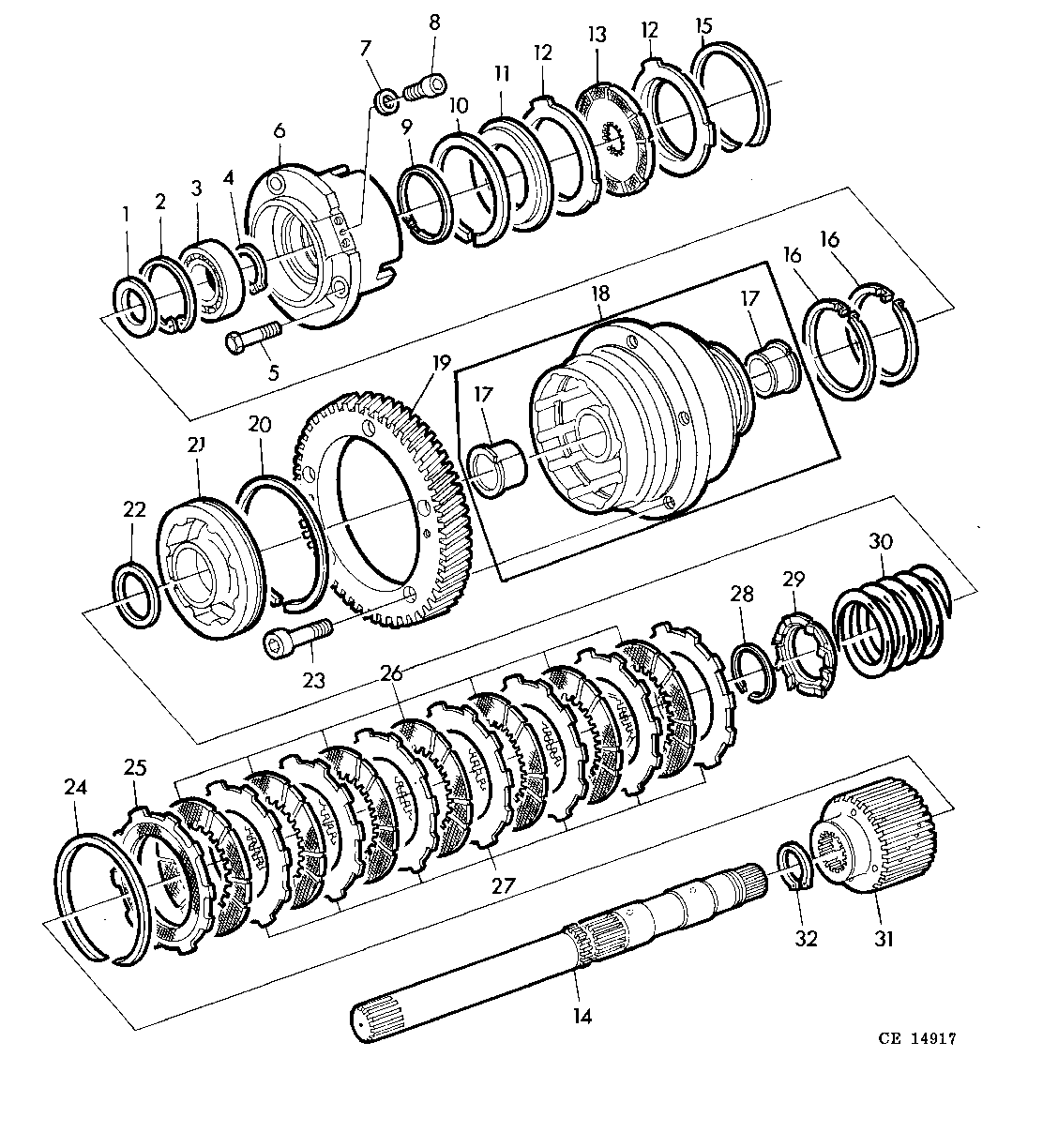

PTO CLUTCH [01G23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L33313	1	Washer	-
2	40M7044	1	Snap Ring	72X2,5MM
3	JD10095	1	BALL BEARING	-
4	40M7046	1	Snap Ring	35X1,5MM
5	19H3239	3	Cap Screw	3/8"X1-1/4"
6	L33312	1	Drum	-
7	24M7088	1	Washer	6,6MM
8	19M7768	1	Screw	M6X16
9	L33117	1	Piston Ring	-
10	51M7017	1	Piston Ring	-
11	L33316	1	Piston	-
12	L33125	2	Plate	(SUB FOR L33121)
13	AL55075	1	Disk With Inner Spline	(SUB FOR AL28723)
14	L33317	1	Shaft	-
15	L33119	1	Snap Ring	-
16	R33167	2	Ring	-
17	L33320	2	Bushing	-
18	AL39262	1	Drum	(A) (SUB FOR AL35664)
18	AL39263	1	DRUM	(SUB FOR AL35665)
18	AL28850	1	Drum	(ORD AL39263, L38023)
18	AL28852	1	Drum	(A) (ORD AL39262, L38023)
19	L41440	1	GEAR	Z=65 (SUB FOR L34053)
19	L34052	1	Gear	(A) Z=75
19	L40837	1	Gear	(A) Z=72
20	L28656	1	Piston Ring	-
21	L32738	1	Piston	(SUB FOR CE13418)
22	R39304	1	Washer	-
23	19M7576	5	Screw	10X1,5X30MM
24	L38023	1	Snap Ring	(SUB FOR L33562)
25	L33563	1	Plate	-
26	AL38239	7	Disk With Inner Spline	(SUB FOR AR78361)
26	AL38240	10	Disk With Inner Spline	(A) (SUB FOR AT26632)
27	T28664	7	DISK, WITH OUTER SPLINE	-
27	T28664	10	DISK, WITH OUTER SPLINE	(A)
28	R39299	1	Snap Ring	-
29	T32849	1	Retainer	-
30	T32848	1	Spring	-
31	L33314	1	Hub	-
32	40M7058	1	Snap Ring	40X1,75MM
