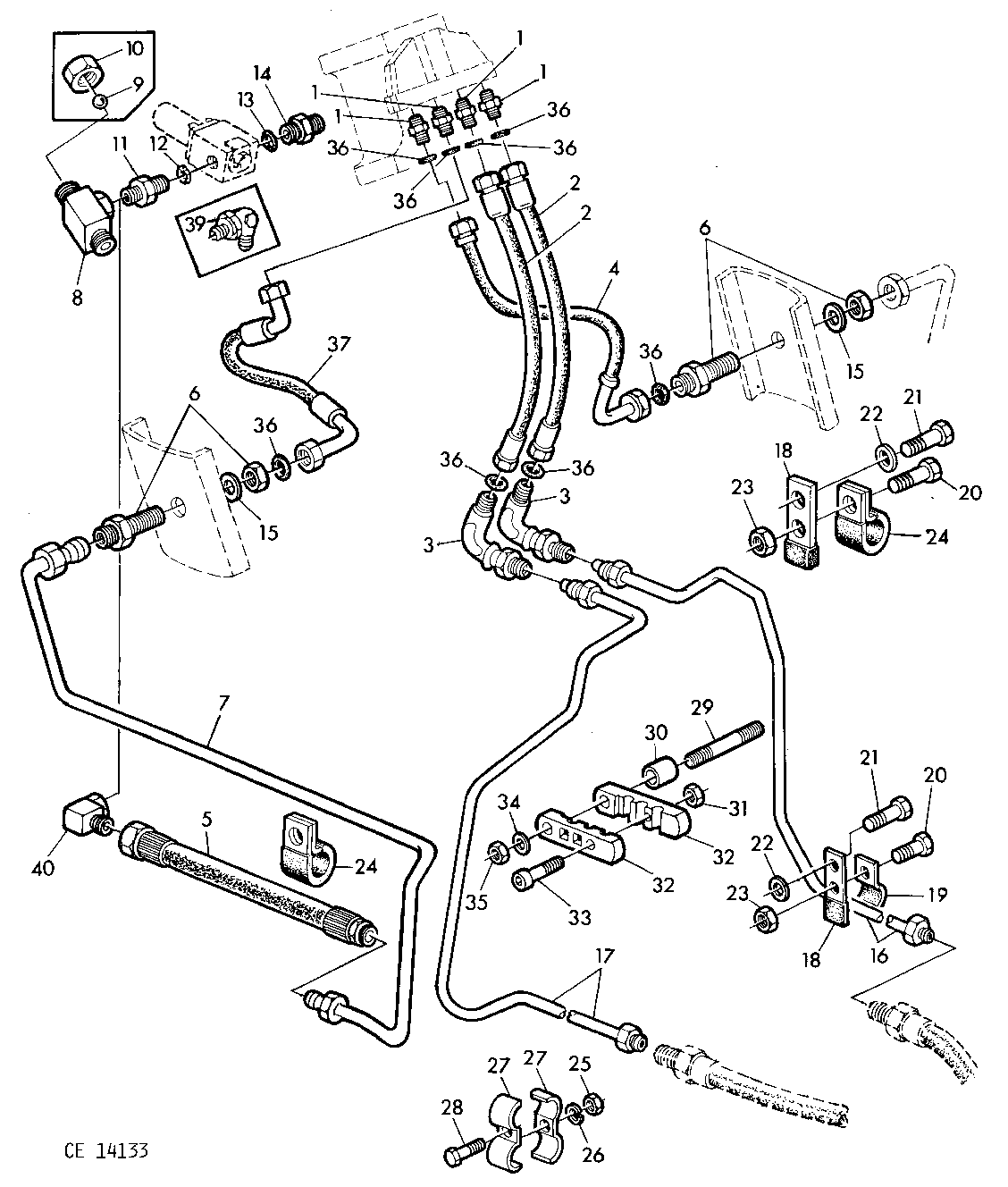

OIL LINES-HYDROSTATIC STEERING [02B05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CE15316	4	FITTING	(W/O Z27993)
1	L34371	4	Fitting	(SUB FOR L38680)
2	AL31249	2	Hydraulic Hose	-
3	AL31402	2	Elbow Fitting	-
4	AL31644	1	Hydraulic Hose	-
5	AL36118	1	Hydraulic Hose	(SUB FOR AL35025)
6	AL32895	1	Union Fitting	-
7	AL36337	1	Oil Line	-
8	AL37132	1	Tee Fitting	(A)
9	L38741	1	Ball	-
10	15M6139	1	FITTING	12MM
11	L34653	1	Union Fitting	-
12	R26448	1	O-Ring	-
13	51M4236	1	Sealing Ring	14X18X1,5MM
14	L37858	1	Fitting	-
15	24M1592	2	WASHER	21X37X3MM
16	AL34784	1	OIL LINE	-
17	AL34765	1	Oil Line	-
18	L37268	2	Strap	-
19	L28744	1	Clamp	(SUB FOR R28538)
20	19M7386	2	Cap Screw	M12X20
21	19H2353	2	Cap Screw	9/16"X1"
22	24M7145	2	Washer	15X24X2MM
23	14M7275	2	Nut	12MM
24	T28949	1	Clamp	-
25	14H785	1	Nut	5/16"
26	12H303	1	Lock Washer	5/16"
27	R46919	2	Half Clamp	-
28	19H1849	1	Cap Screw	5/16"X1-1/4"
29	L38319	1	Stud	-
30	28H1518	1	Washer	-
31	14M7272	1	Nut	6MM
32	L37549	2	Clamp	-
33	19M7966	1	Screw	M6X25
34	24H1305	1	Washer	13/32"X13/16"X.060"
35	14H812	1	NUT	3/8"
36	Z27993	8	O-Ring	-
37	AL34418	1	Hydraulic Hose	-
38	R46414	1	Clamp	-
39	AR26725	1	ELBOW FITTING	(ORD AL37133, L37858 APPL)
40	AL37133	1	Elbow Fitting	-

OIL LINES-HYDROSTATIC STEERING [02B05]

Нет текстового описания
