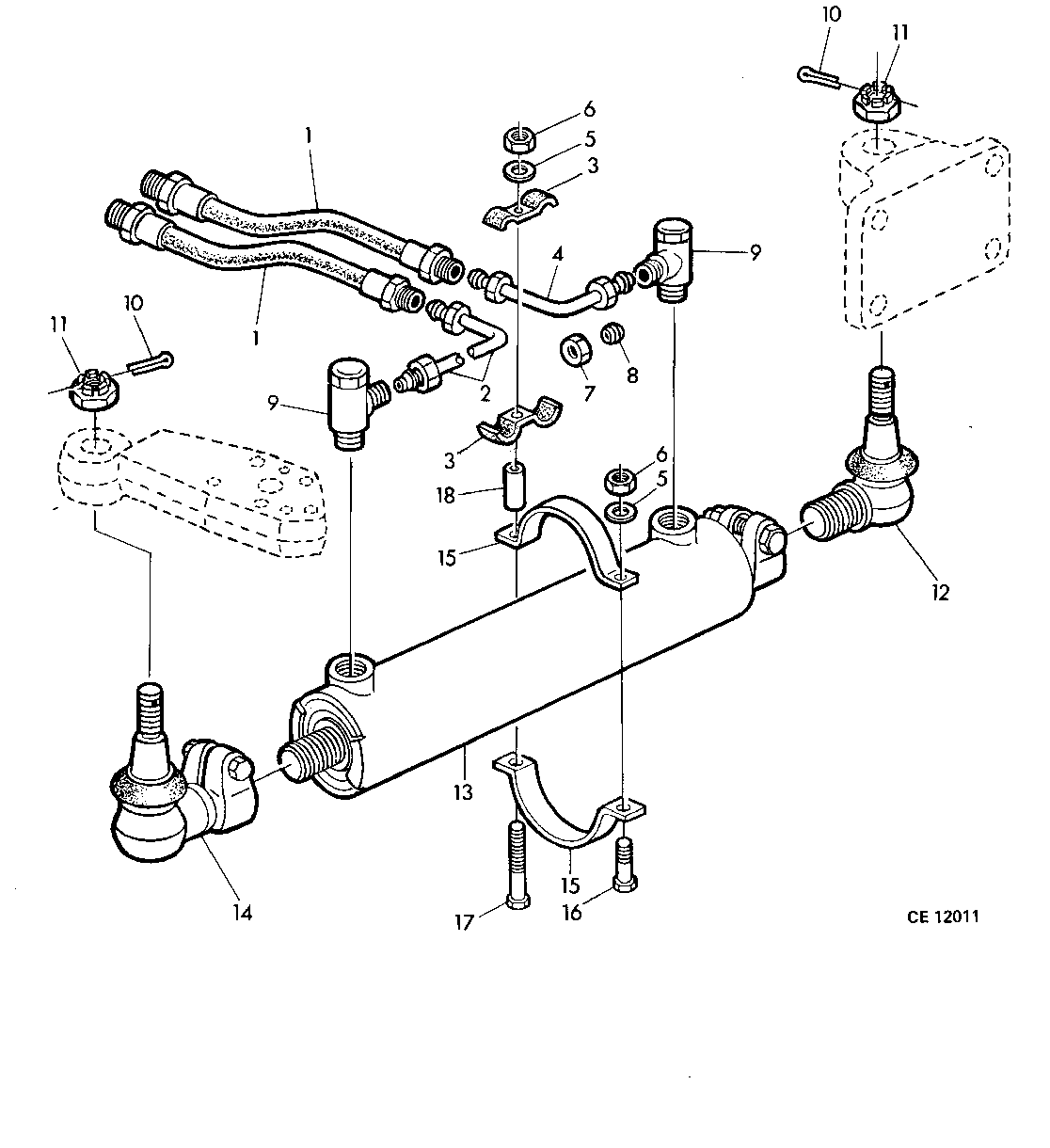

HYDROSTATIC STEERING-CYLINDER [02B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL31414	2	Hydraulic Hose	-
2	AL31420	1	Oil Line	RH, INCL KEYS 7,8
3	R27491	2	Clamp	-
4	AL32569	1	Lever	LH, INCL KEYS 7,8 (SUB FOR AL31422)
5	24M7036	2	Washer	9X17X1,6MM
6	14M7273	2	Nut	8MM
7	15M6139	4	FITTING	-
8	Z32994	4	Tapered Sleeve	-
9	AL39862	2	Elbow Fitting	(SUB FOR AL31412)
10	11M7032	2	Cotter Pin	5X50MM
11	14M7314	2	Nut	27MM
12	AL32867	1	Ball Joint	-
13	AL32868	1	Hydraulic Cylinder	-
14	AL32866	1	Ball Joint	-
15	L37192	2	Clamp	-
16	19M7139	1	Cap Screw	M8X20
17	19M7325	1	Cap Screw	M8X80
18	28H1992	1	Spacer	-

HYDROSTATIC STEERING-CYLINDER [02B09]
