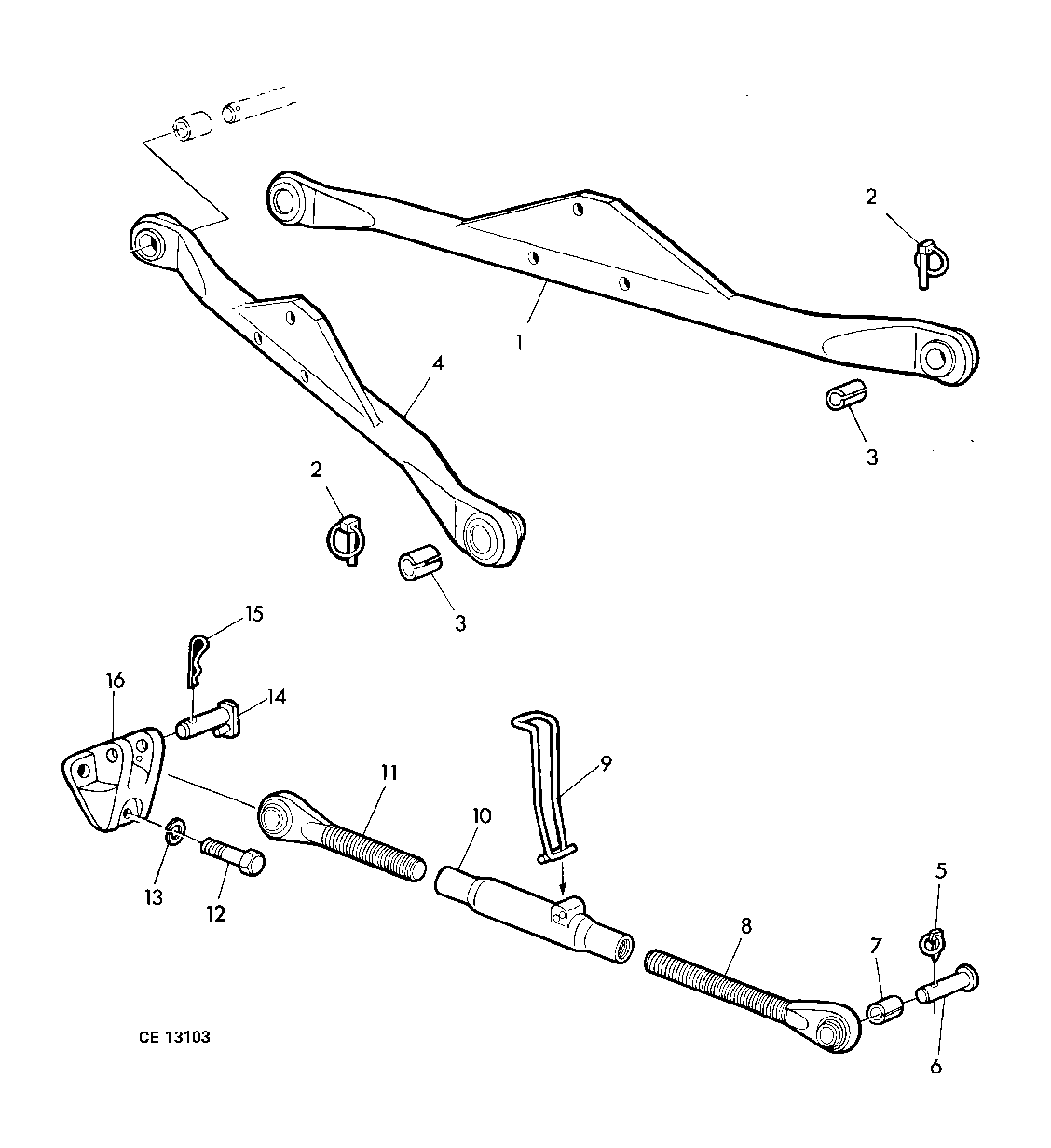

CENTER AND DRAFT LINKS (WITH CHAINS) [02E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL26682	1	DRAFT LINK	RH
2	AR62149	2	Quick Lock Pin	-
3	T25767	2	BUSHING	(A) REAR
4	AL26683	1	DRAFT LINK	LH
5	B11182	1	QUICK LOCK PIN	-
6	R44917	1	PIN	(A) REAR
6	R44918	1	PIN	(B) REAR
7	L11292	1	BUSHING	(A)
8	AL39171	1	CENTER LINK END	REAR, 1-1/8" (SUB FOR AL18136)
9	T27136	1	HANDLE	-
10	AL18135	1	LINK BODY	-
11	AL39172	1	CENTER LINK END	FRONT, 1-1/8" (SUB FOR AT23759)
12	19H1708	3	CAP SCREW	5/8"X1-3/4"
13	12H294	3	Lock Washer	5/8"
14	AL40957	1	Pin Fastener	(SUB FOR AT21912)
15	A3581R	1	Spring Locking Pin	-
16	T21685	1	BRACKET	-

CENTER AND DRAFT LINKS (WITH CHAINS) [02E15]
