Открытый узел

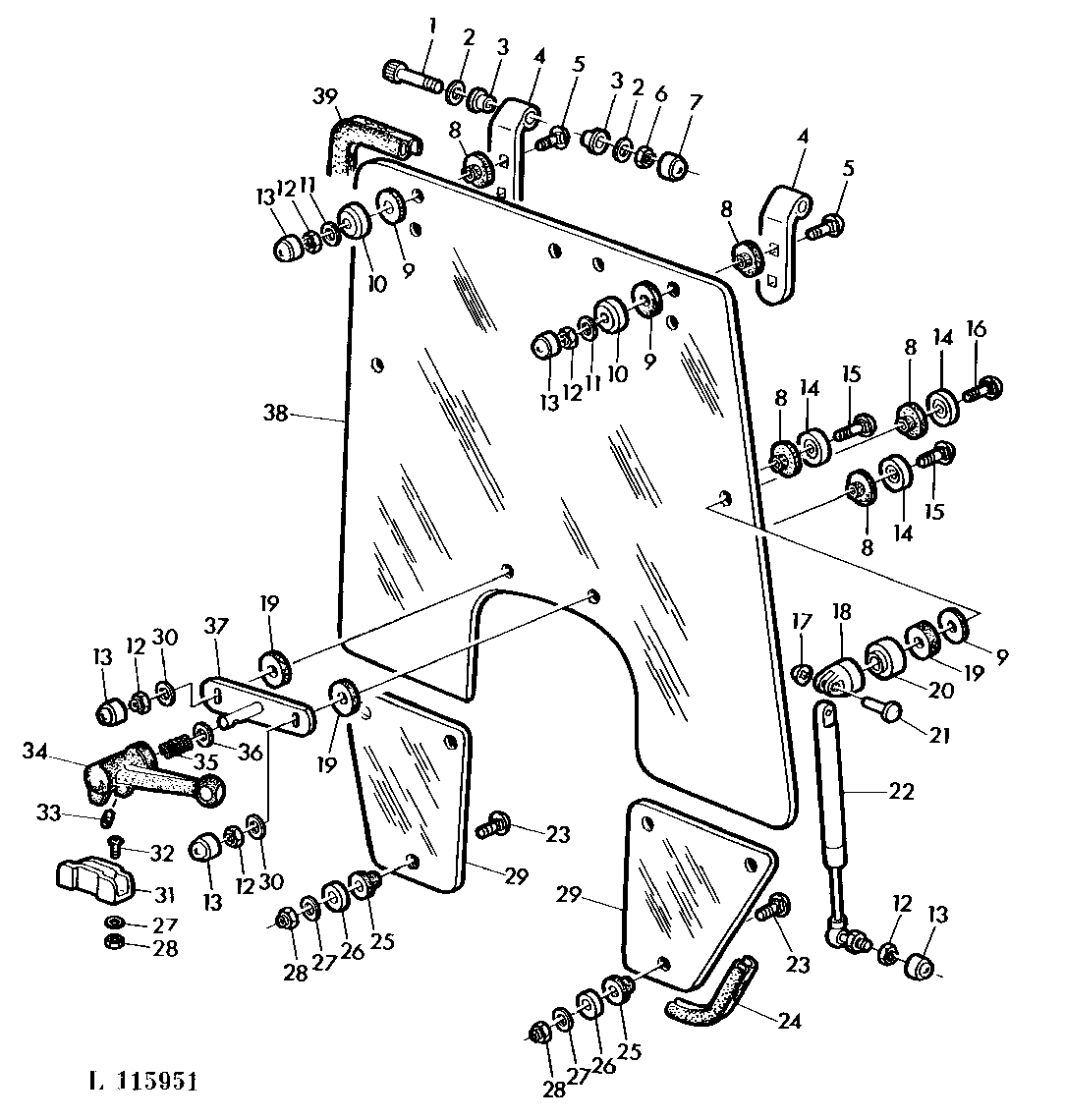

FRONT WINDSHIELDS (WITH MC1 CAB)

FRONT WINDSHIELDS (WITH MC1 CAB)

FRONT WINDSHIELDS (WITH MC1 CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FRONT WINDSHIELDS (WITH MC1 CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8354	4	Screw	M10 X 80, M10X80
2	24M7271	4	Washer	10.500 X 20 X 2 mm, 10.5X21X2MM
3	L57822	4	Washer	-
4	AL58617	2	Hinge	-
5	03M7319	4	Bolt	M8 X 35, M8X35
6	14M7167	2	Lock Nut	M10, M10
7	L32903	2	Cap	-
8	L57828	8	Sealing Washer	-
9	L57827	6	Sealing Washer	-
10	L57824	4	Washer	-
11	24M7260	4	Washer	8.400 X 24 X 2 mm, 8.4X25X2MM
12	14M7327	8	Lock Nut	M8, M8
13	L32394	8	Cap	-
14	L57823	4	Washer	-
15	03M7315	2	Bolt	M8 X 40, M8X40
16	03M7316	2	Bolt	M8 X 55, M8X55
17	L57829	2	Cap	-
18	L57826	2	Holder	-
19	L57825	4	Washer	-
20	L57942	2	Spacer	-
21	45M7087	2	Pin Fastener	8 X 28 mm
22	AL61021	2	Gas Operated Cylinder	-
23	03M7317	6	Bolt	M6 X 35, M6X35
24	-	2	Part 24	LGTH= 1220MM, (MF AL164267)
25	L57283	6	Sleeve	-
26	L57282	6	Washer	-
27	24M7251	8	Washer	6.400 X 18 X 1.600 mm, 6.4X18X1.6MM
28	14M7272	8	Nut	M6, M6
29	L57280	2	Windowpane	-
30	24M7055	2	Washer	8.400 X 16 X 1.600 mm, 8.4X17X1.6MM
31	L57255	1	Dog	-
32	21M7289	2	Screw	M6 X 40, M6X40
33	22M7136	1	Set Screw	M8 X 12
34	L57252	1	Grip	-
35	L57945	1	Compression Spring	-
36	24M7085	1	Washer	15 X 28 X 2.500 mm
37	AL58522	1	Strap	-
38	AL71287	1	Windowpane	(SUB FOR L57290, L59466)
39	-	1	Part 39	LGTH= 5965MM, (MF AL164267)
..	AL164267	1	Weatherstrip	LGTH= 20000MM, KIT, (SUB FOR AL117017)
