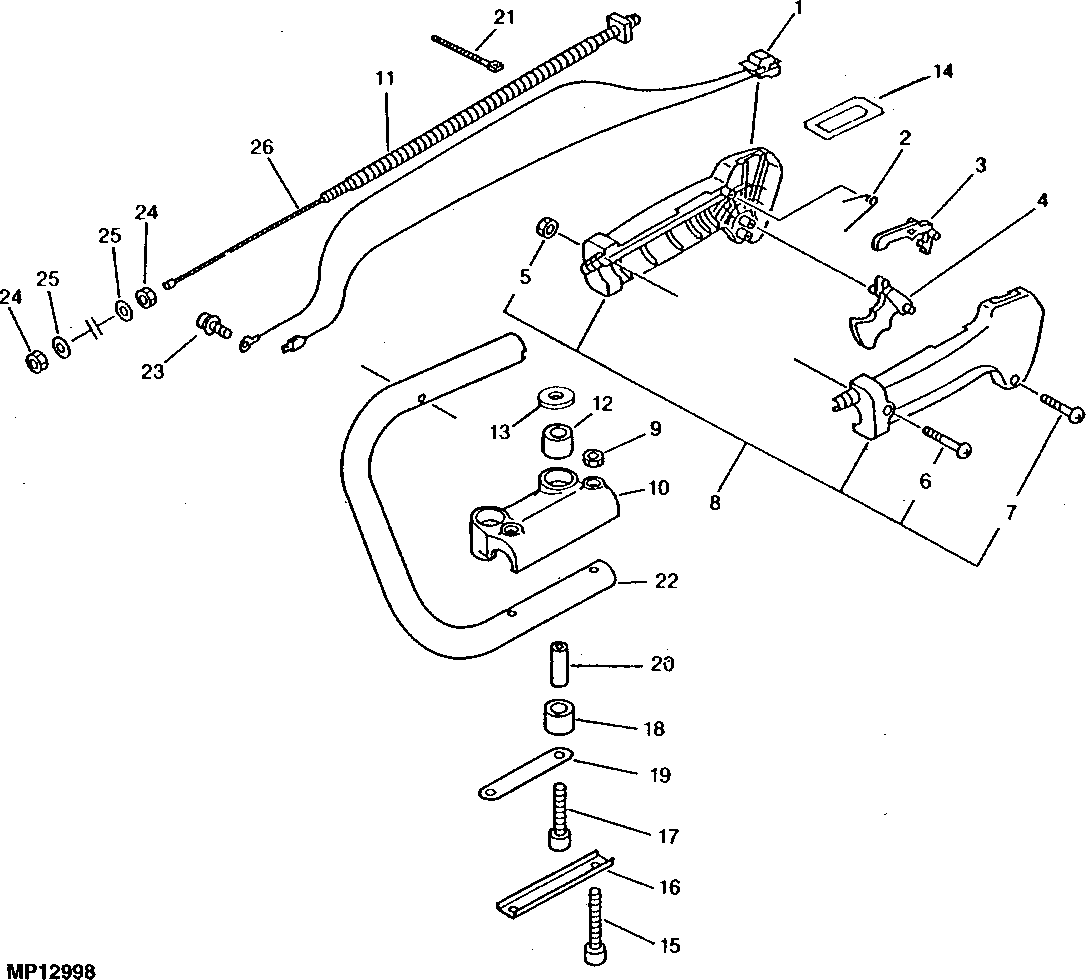

THROTTLE AND REAR HANDLE (SN 030001- ) [E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM117217	1	SWITCH	IGNITION
2	M114600	1	SPRING	THROTTLE
3	M114601	1	STOP	THROTTLE
4	M114602	1	CONTROL	THROTTLE
5	14M7297	1	Nut	M5
6	21M7143	1	Screw	M5 X 30
7	M114603	4	BOLT	-
8	AM117199	1	KIT	GRIP, REAR HANDLE
9	14M7297	2	Nut	M5
10	M120475	2	SUPPORT	-
11	M114607	1	TUBE	-
12	M120474	1	CUSHION	FRONT
13	M74986	1	WASHER	-
14	M77421	1	LABEL	-
15	PT11778	2	Bolt	(SUB FOR M67176)
16	PT13275	1	BRACKET	-
17	24M7027	2	Washer	5.300 X 10 X 1 MM
17	12M7064	2	Lock Washer	5.100 MM
18	M120474	4	CUSHION	-
19	M120477	1	PLATE	HANDLE
20	PT13273	2	SPACER	-
21	E72902	1	Tie Band	-
22	M120476	1	HANDLE	REAR
23	M73832	1	SCREW, WITH WASHER	-
24	14M7028	2	Nut	M5
25	24M7105	2	Washer	6 X 12 X 1.600 MM
26	M114606	1	WIRE	THROTTLE

THROTTLE AND REAR HANDLE (SN 030001- ) [E10]
