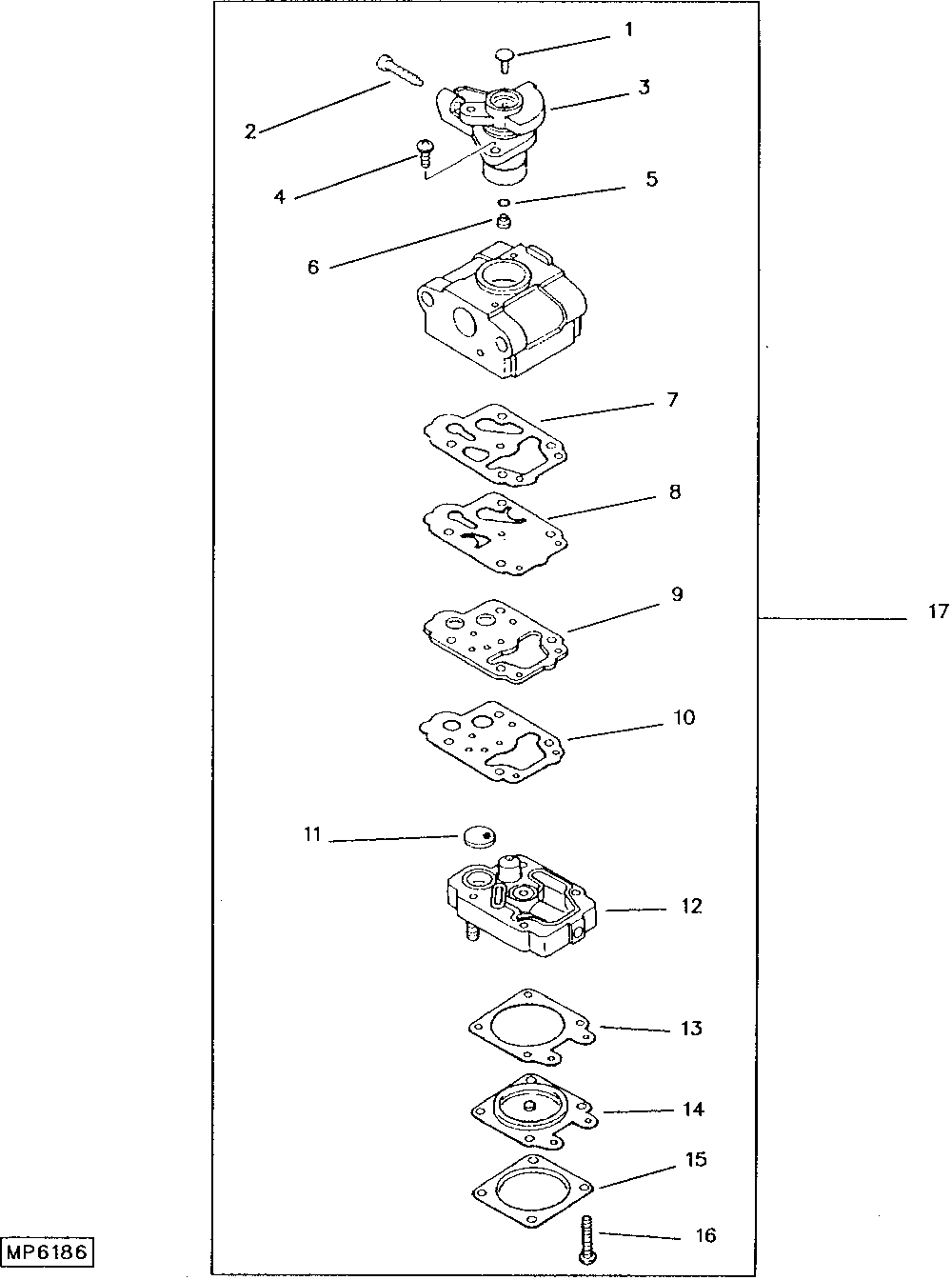

CARBURETOR (SN -750000) [C15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M77500	1	PLUG	-
2	PT15390	1	SCREW	IDLE ADJUST
3	-	1	Part 3	THROTTLE, (ORDER AM106436)
4	M77498	2	SCREW	-
5	M76339	1	O-RING	(A) (B)
6	-	1	Part 6	(A)
7	-	1	Part 7	(A) (B) PUMP (SUB APPROPRIATE KIT) (SUB FOR M77504)
8	-	1	Part 8	(A) (B) PUMP (SUB APPROPRIATE KIT) (SUB FOR M77505)
9	PT15394	1	PLATE	-
10	-	1	Part 10	(A) (B) (SUB APPROPRIATE KIT)
11	-	1	Part 11	(A) INLET
12	-	1	Part 12	(A) PUMP
13	-	1	Part 13	(A) (B) METERING DIAPHRAGM (SUB APPROPRIATE KIT)
14	-	1	Part 14	(A) (B) METERING (SUB APPROPRIATE KIT)
15	PT2505	1	COVER	METERING DIAPHRAGM
16	M77503	1	SCREW	-
17	AM106436	1	CARBURETOR	COMPLETE (MARKED WYL-3)
..	AM106001	1	KIT	CARBURETOR REBUILD (INCLUDES PARTS MARKED (A))
..	AM106002	1	KIT	(A) CARBURETOR GASKET (INCLUDES PARTS MARKED (B))
